Русский
Ru-26

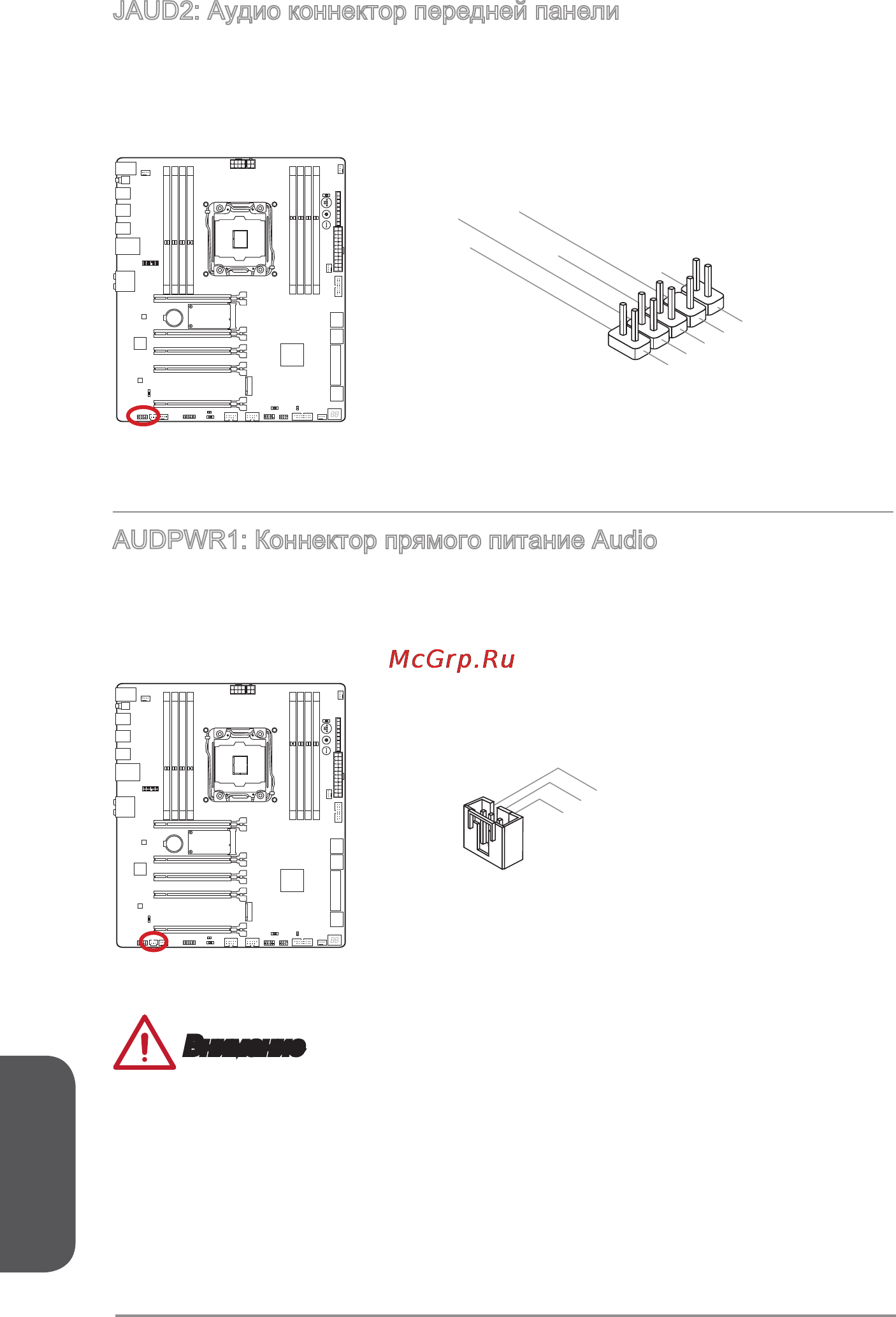

JAUD2: Аудио коннектор передней панели
Этот коннектор служит для подключения аудиоразъемов передней панели
системного блока. Коннектор соответствует стандарту Intel
®
Front Panel I/O Con-
nectivity Design.
1.MIC L
3.MIC R
10.Head
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
AUDPWR1: Коннектор прямого питание Audio
Данный коннектор обеспечивает прямое питание аудио портов задней панели.
Прямое подключение питания позволяет получить более высокое качество
звука. Пожалуйста, подключите данный разъем к источнику питания при помощи
звукового адаптера питания.
1.Ground
2.+12V_AUD
3.Ground
Внимание
После подключения питания к этому разъему, обратите внимание,
переключатель питания (AUD_SW1) «Прямое питание Audio» должен быть в
положение «ВКЛ».
