MSI x99a gaming 9 ack [154/244] Interrupteur
![MSI x99a gaming 9 ack [154/244] Interrupteur](/views2/1174530/page154/bg9a.png)
Français
Fr-32

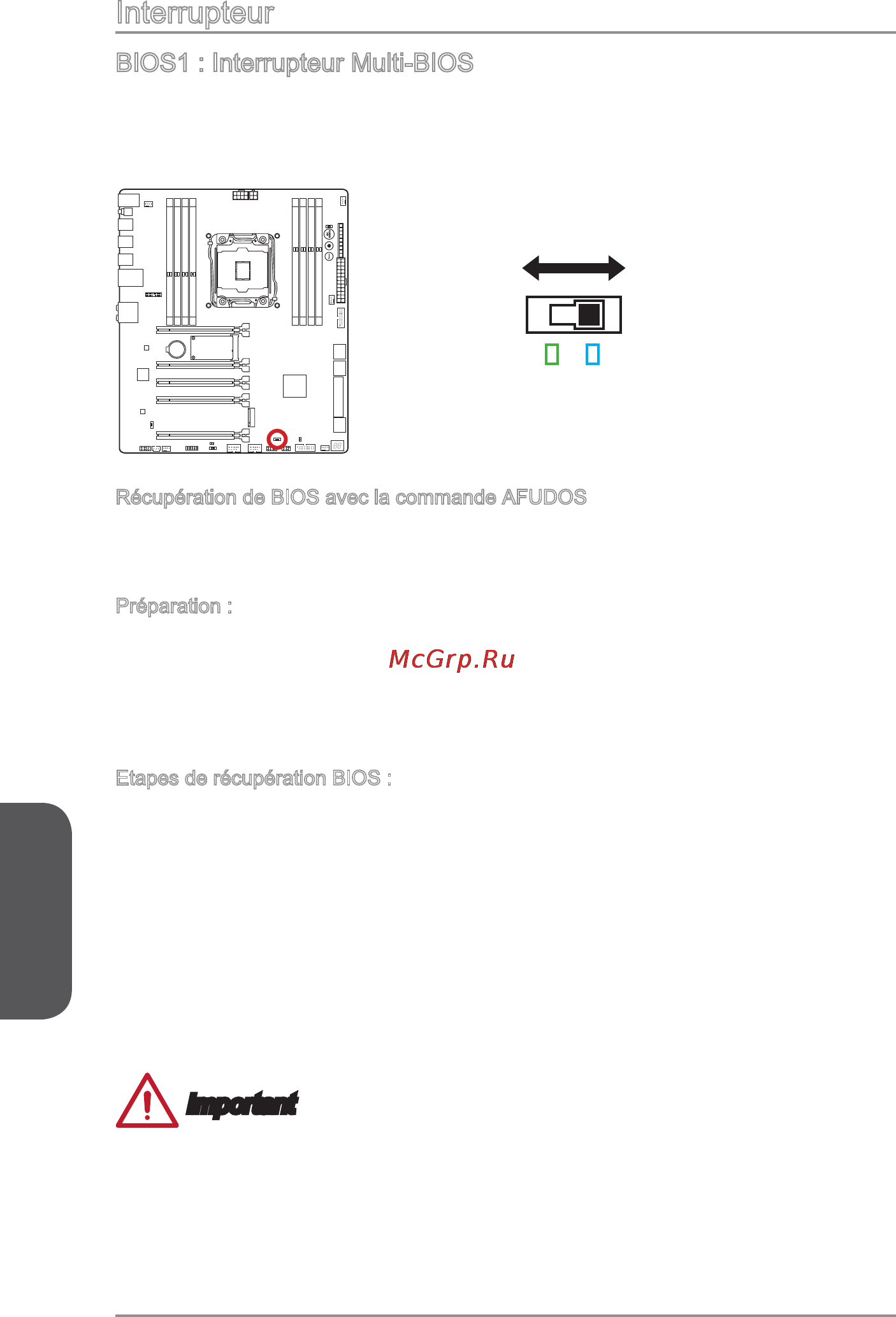

Interrupteur
BIOS1 : Interrupteur Multi-BIOS
Cette carte mère est équipée de deux BIOS ROMs indépendents (étiquetés A et B,
celui par défaut est A). Si un des deux est endommagé, vous pouvez passer à l'autre
pour le démarrage par glissement de l'interrupteur.
BIOS A
LED vert
LED bleu
BIOS B
Récupération de BIOS avec la commande AFUDOS
Lors de l'échec de la mise à jour du BIOS et que le système ne peut plus démarrer,
vous pouvez récupérer le BIOS avec les étapes suivantes.
Préparation :
1. Préparez un disque ash USB.
2. Téléchargez le chier BIOS à jour sur le site ociel MSI : www.msi.com, et puis
décompressez le chier.
3. Copiez AFUDE238.exe et le chier BIOS sur le disque ash USB.
Etapes de récupération BIOS :
1. Assurez-vous que le système est éteint.
2. Réglez l’interrupteur multi-BIOS sur la ROM BIOS fonctionnelle.
3. Insérez le lecteur USB que vous avez préparé.
4. Démarrez l’ordianteur sur le lecteur USB.
5. Réglez l’interrupteur multi-BIOS sur la ROM BIOS corrompue.
6. Exécutez la DOS commande ci-dessous :
Par exemple : AFUDE238 EXXXXIMS.XXX
7. Redémarrez l’ordinateur après que le ash BIOS soit terminé.
Important
Ne pas utiliser l'interrupteur multi-BIOS pendant le démarrage du système.
