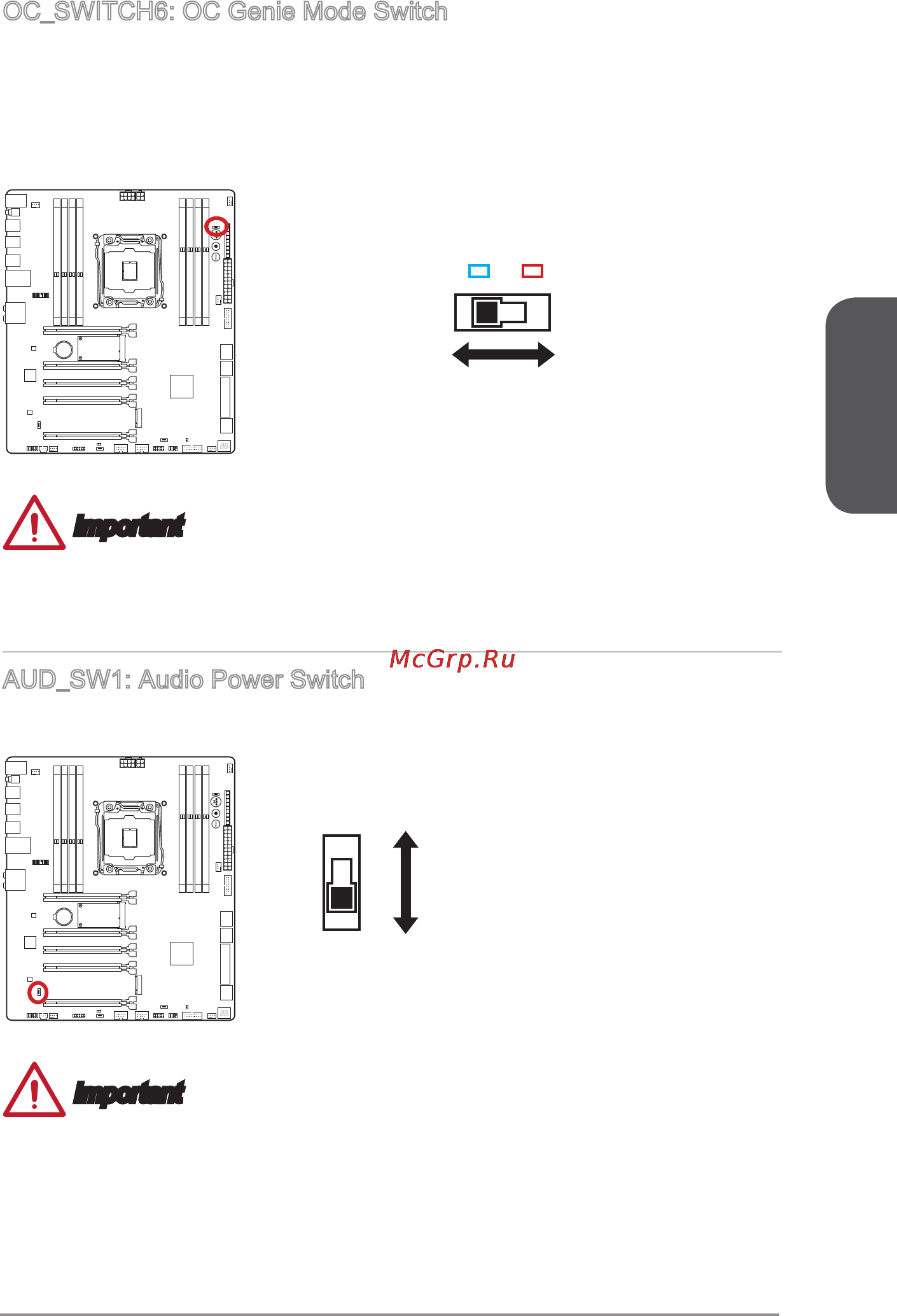

OC_SWITCH6: OC Genie Mode Switch
This swtich provides two overclocking modes (Gear 1 and Gear 2) for OC Genie
operation. When you press the OC Genie button, the overclocking procedure will
be performed according to the setting of this switch. The Gear 1 Mode is the default
setting. The Gear 2 Mode allows the OC Genie function to overclock the CPU/ system
frequency higher then Gear 1 Mode.
Red LED
Gear 1
(Default)
Gear 2
Blue LED
Important
•
Gear 1 Mode: For normal users using original fan.
•
Gear 2 Mode: For OCers using better heat dissipation fan such as liquid cooling or
customized one.
AUD_SW1: Audio Power Switch
This switch species the power mode for back panel audio ports.
Direct Power mode
Onboard Power mode
(Default)
Important
•
Before switching to "Direct Power mode", please make sure the “Direct Audio Power
Connector” (AUDPWR1) has been connected to the power supply.
•
Do not use the audio power switch while the system is on because it will damage
the motherboard.
