Русский
Ru-31

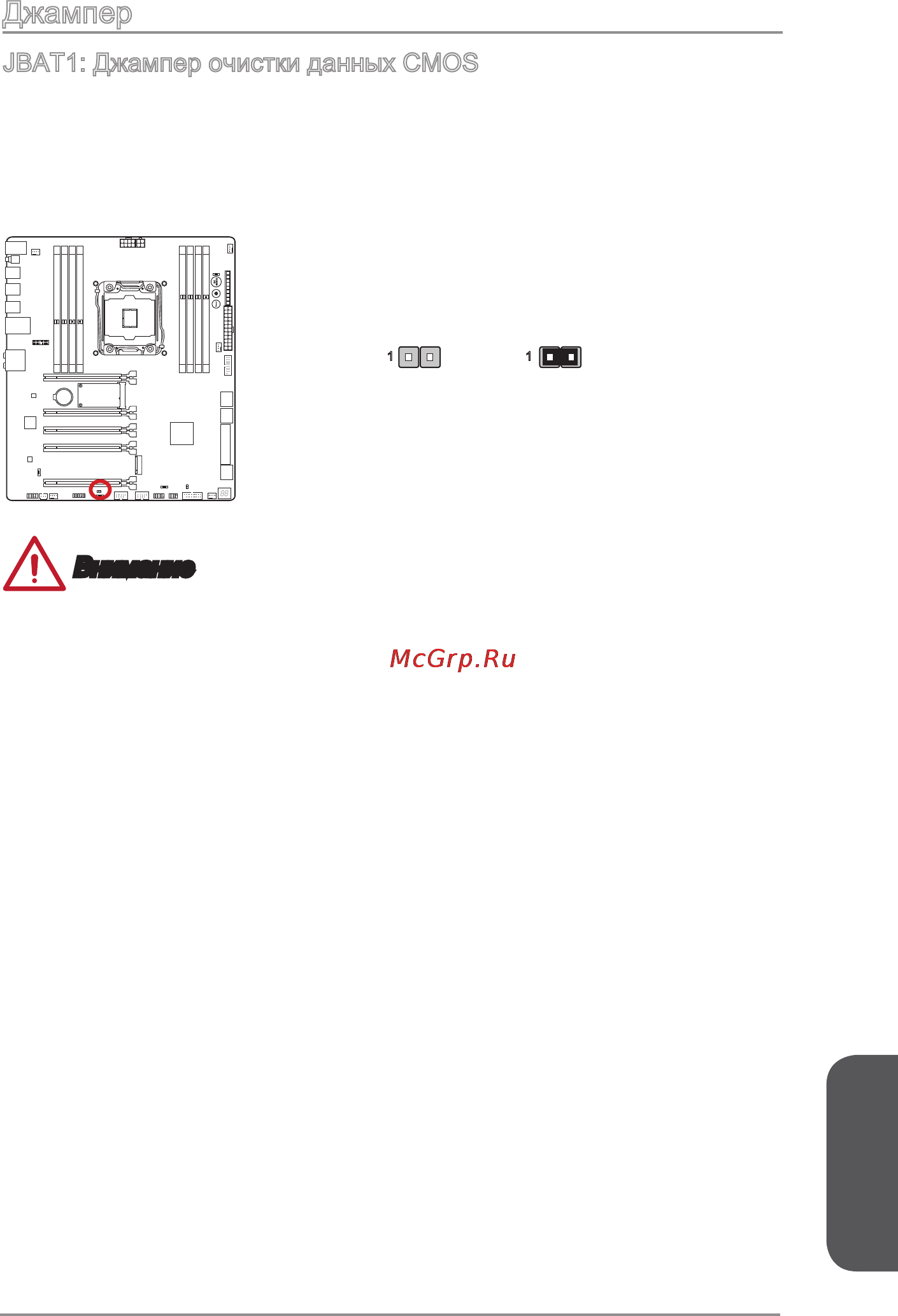

Джампер
JBAT1: Джампер очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Для сброса
конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этой
перемычкой.
Сохранение
данных
Очистка
данных
1 1
Внимание
Очистка CMOS памяти производится замыканием указанных контактов
перемычкой при выключенной режиме. После выполнения очистки разомкните
перемычку. Очистка CMOS памяти во время работы системы не допустима, т.к.
это приведет к выходу материнской платы из строя.
