Deutsch
De-22

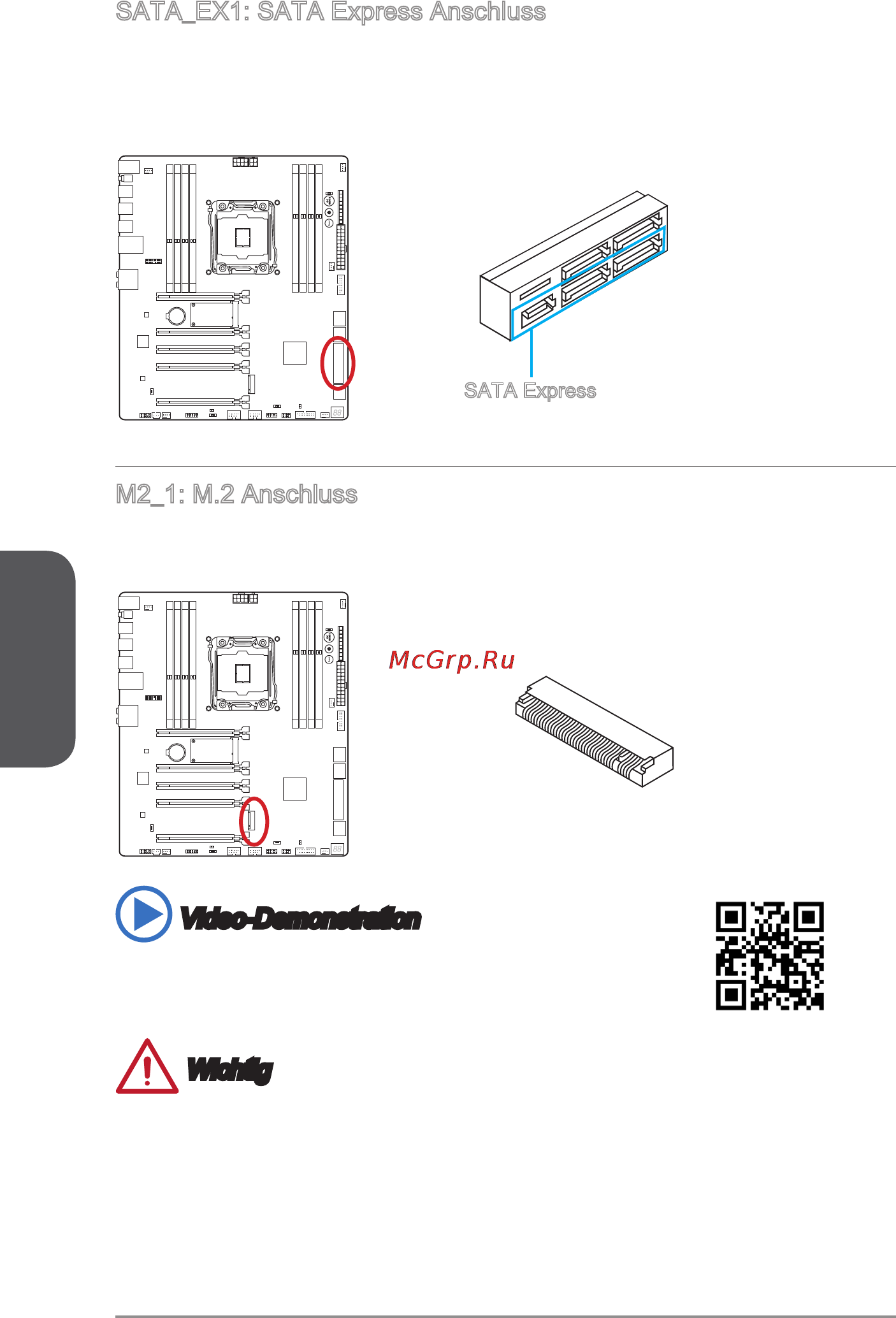

SATA_EX1: SATA Express Anschluss
SATA Express (SATAe) ist eine Hochleistungs-Speicherschnittstelle und der
Nachfolger von SATA 6G. Dieser Anschluss unterstützt 1 SATA Express Gerät mit
einer Übertragungsrate von bis zu 10 Gb/s. Um das SATA Express Gerät am 3-in-1
Anschluss anzuschließen wird ein SATA Express Kabel benötigt.
SATA Express
M2_1: M.2 Anschluss
Der M.2-Port unterstützt entweder ein M.2 SATA 6Gb/s-Modul oder ein M.2 PCIe-
Modul.
Video-Demonstration
Anhand dieses Videos an untenstehender Adresse erfahren Sie,
wie Sie ein M.2 Modul installieren.
http://youtu.be/JCTFABytrYA
Wichtig
•
Der SATA-Express-Anschluss oder die SATA-Anschlüsse 5~6 werden nicht
zur Verfügung stehen, wenn Sie ein M.2 SATA Schnittstellenmodul im M.2 Port
installieren.
•
Intel RST unterstützt M.2 PCIe Schnittstellenmodul.
•
Die M.2 PCIe Schnittstelle nicht unterstützt RAID 0, RAID1, RAID 5 und RAID 10.
•
Bitte schalten Sie immer zuerst das Netzteil aus und ziehen Sie den Netzstecker
bevor Sie ein M.2-Modul einsetzen oder entfernen.
