Deutsch
De-12

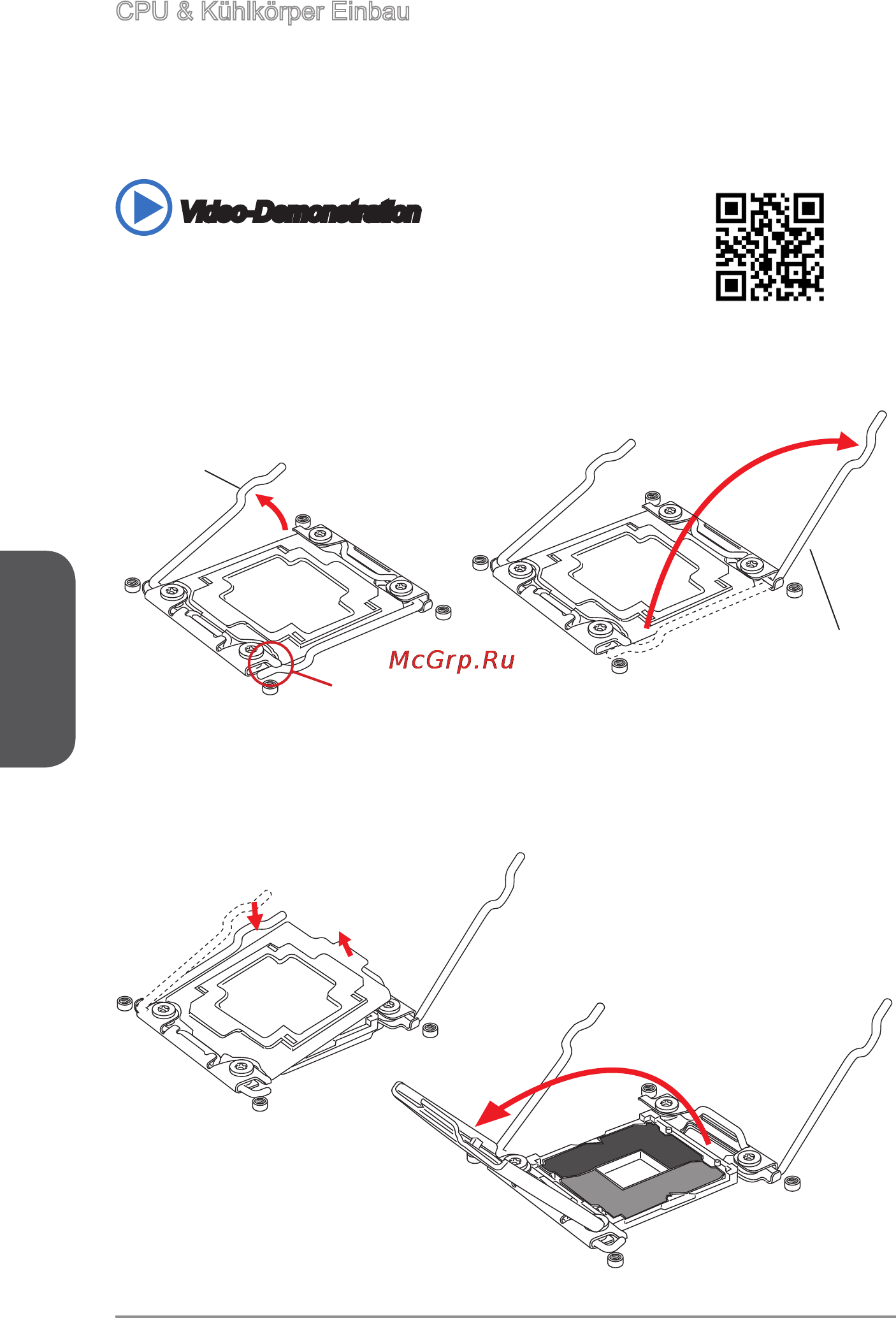

3. Entriegeln Sie die Abdeckplatte, indem Sie den Scharnierhebel nach außen
bewegen und selbstständig nach oben kommen lassen.
4. Drücken Sie den Verriegelungshebel (roter Kreis) nach unten und önen Sie den
Hebel. Önen Sie anschließend die Abdeckplatte.
1. Önen Sie den Scharnierhebel. Sie identizieren es daran, wie im Folgenden
gezeigt wird, mit einer Verriegelung am anderen Ende.
2. Önen Sie den Verriegelungshebel.
Verriegelungshebel
Scharnierhebel
Verriegelung
CPU & Kühlkörper Einbau
Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren.
Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die
Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die
richtige CPU und CPU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter
Einbau führt zu Schäden an der CPU und dem Motherboard.
Video-Demonstration
Anhand dieses Video an untenstehender Adresse erfahren Sie,
wie Sie CPU & Kühlkörper installieren.
http://youtu.be/WPhyn2C5mgs
