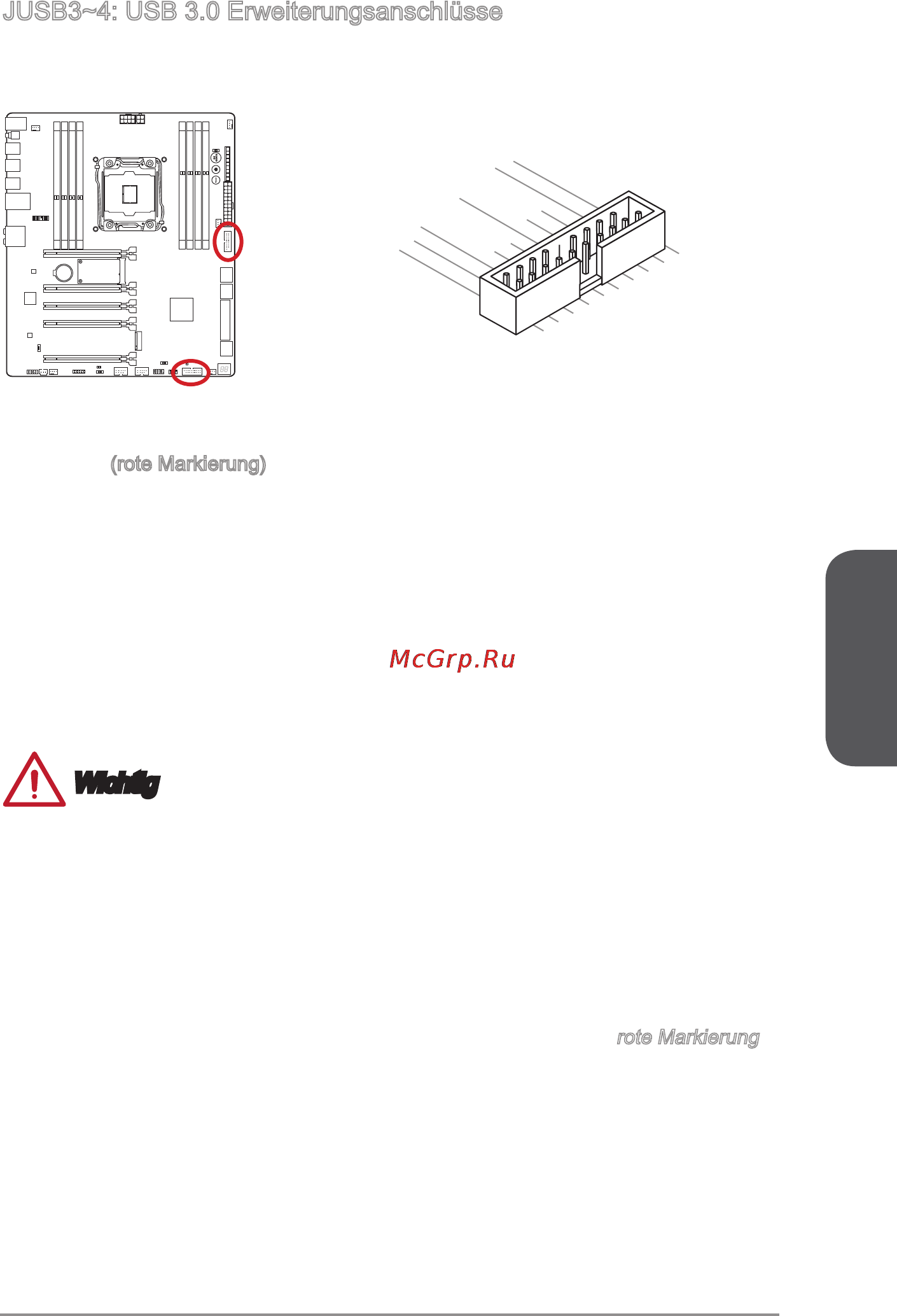

JUSB3~4: USB 3.0 Erweiterungsanschlüsse
Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt
Datentransferraten bis zu 5 Gbit/s (SuperSpeed).
5.
USB3_TX_C_DN
4.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.Ground
9. +USB2.0
8. -USB2.0
7.Ground
6.USB3_TX_C_DP
20.No Pin
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0 -
11
. +
USB2.0
Der JUSB3 (rote Markierung) Anschluss unterstützt die neue Super-Charger-
Technologie von MSI, die besonders schnelles Laden Ihres Mobiltelefones oder
anderer Geräte mit dem USB-Anschluss bietet. Um dieses Feature zu aktivieren,
installieren Sie bitte die MSI SuperCharger Anwendung auf Ihrem Computer. Sobald
die SuperCharger Anwendung aktiviert ist, wird der JUSB3 Anschluss die Daten-
Kanäle als zusätzliche Energiekanäle freisetzen, um die angeschlossenen Geräte
besonders schnell aufzuladen. Bitte beachten Sie, dass, wenn die Super-Charger
Anwendung aktiviert ist, die Datenübertragung und Synchronisation über den JUSB3
Anschluss nicht funktioniert. Um den JUSB3 Anschluss wie einen normalen USB-3.0-
Anschluss zu nuten, schalten Sie bitte die SuperCharger Anwendung aus. Wenn der
Computer im Stand-by-oder Ruhezustand-Modus (S3/ S4/ S5) ist, wird der Super-
Charger-Modus automatisch aktiviert.
Wichtig
•
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND
(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu
Schäden kommen.
•
Bitte verbinden Sie nur ein Gerät einmal pro USB-Port für den stabilen
Ladevorgang.
•
Die Super-Charger Technologie ist nur für ausgewählte MSI Motherboard-Modelle
verfügbar. Prüfen Sie bitte anhand der MSI Webseite ob Ihr Motherboard die
SuperCharger Technologie unterstützt.
•
Das iPad kann auch im S3-, S4- und S5-Status über den JUSB3 (rote Markierung)
geladen werden.
•
Es wird empfohlen, das zu ladende gerät im S1 Modus nicht zu entfernen während
es geladen wird.
•
Zur Verwendung eines USB 3.0-Gerät, müssen Sie das Gerät an einen USB 3.0
Port über ein optionales USB 3.0-kompatibles Kabel anschließen.
