Français
Fr-12

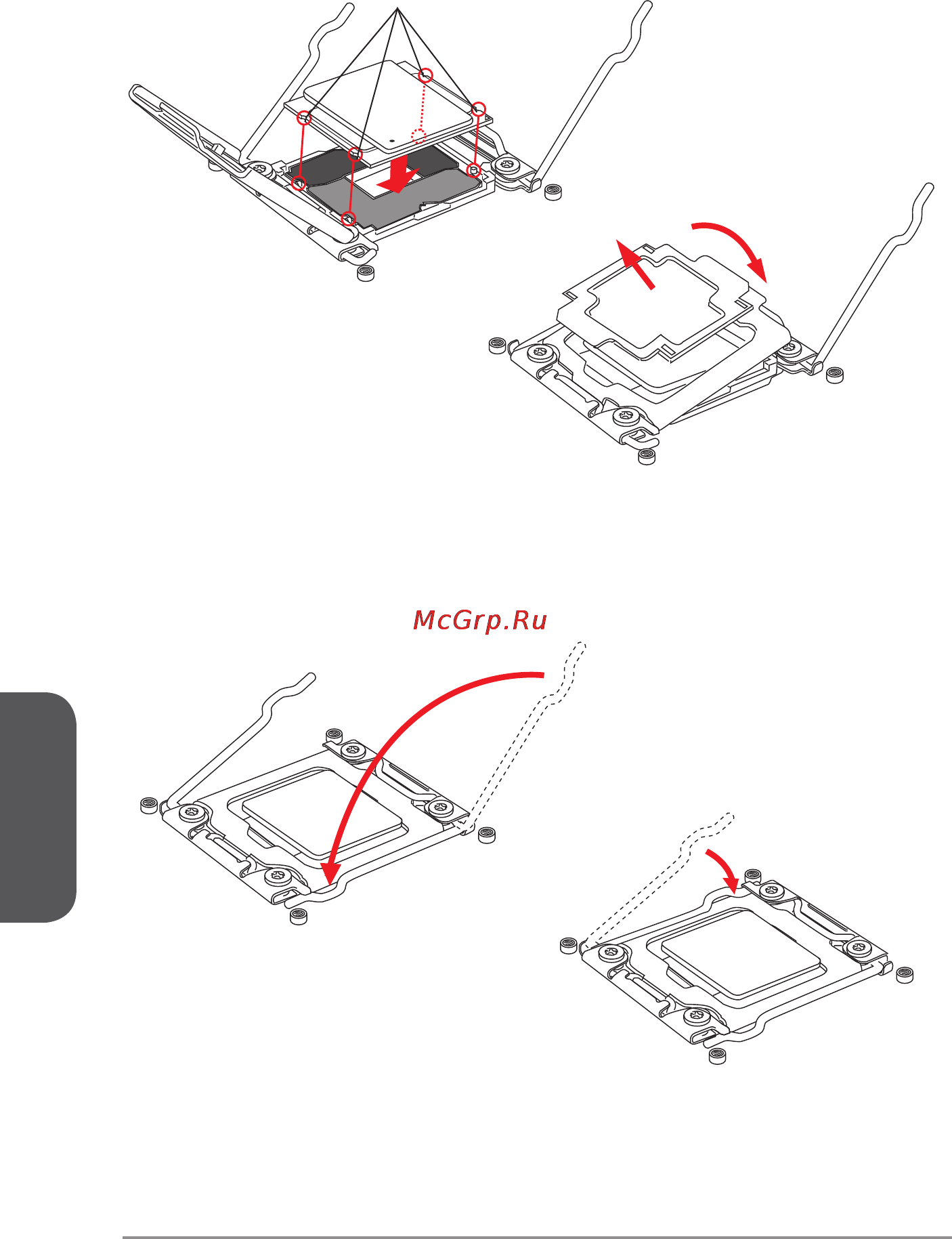

7. Fermez le levier actif uniformément dans la douille.
8. Fermez le levier de gond uniformément dans la douille.
5. Alignez le CPU pour dans la douille CPU. Assurez-vous de maintenir le CPU par
la base avec les contacts métaux vers le bas. Les clés d'alignement sur le CPU
s'alignent avec les bords de la douille pour garantir la bonne position.
6. Doucement fermez le plaque de charge et enlevez le couvercle en plastique.
Clé d'alignement
