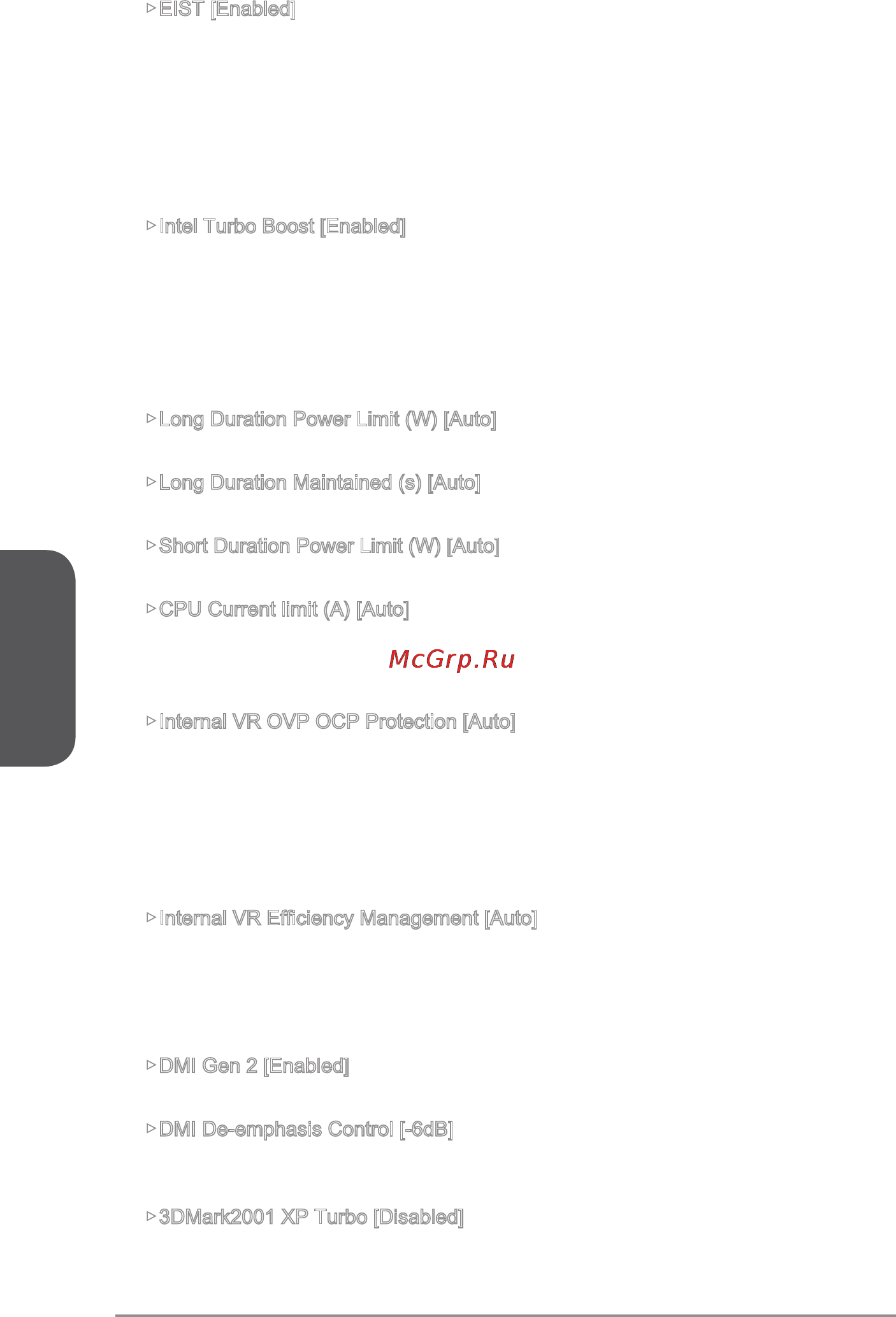

![MSI x99a gaming 9 ack [122/244] Deutsch](/views2/1174530/page122/bg7a.png)
Deutsch
De-54
▶EIST [Enabled]
Aktivieren oder deaktivieren Sie die Enhanced Intel
®
SpeedStep Technologie.
Diese Option wird angezeigt, wenn “Simple/ Advanced Mode” auf [Simple]
eingestellt.
[Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz
dynamisch anzupassen. Es kann zu verringern durchschnittliche
Stromverbrauch und die durchschnittliche Wärmeproduktion.
[Disabled] Deaktiviert EIST.
▶Intel Turbo Boost [Enabled]
Aktivieren oder deaktivieren Sie Intel
®
Turbo Boost. Diese Option ist für Simple
Mode und wird angezeigt, wenn die installierte CPU diese Einstellungen
unterstützt.
[Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu
erhöhen, wenn das System mehr Leistung benötigt.
[Disabled] Deaktivieren Sie diese Funktion.
▶Long Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein.
▶Long Duration Maintained (s) [Auto]
Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein.
▶Short Duration Power Limit (W) [Auto]
Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
▶CPU Current limit (A) [Auto]
Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest.
Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU
automatisch Core-Frequenz.
▶Internal VR OVP OCP Protection [Auto]
Aktiviert oder deaktiviert Sie den Überspannungsschutz und Überstromschutz für
den CPU internen Spannungsregulator (VR/ Voltage Regulator).
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Legt die Spannungsbegrenzung der CPU internen VR für
Überspannungsschutz und Überstromschutz.
[Disabled] Deaktivieren Sie diese Funktion zum Übertakten.
▶Internal VR Efficiency Management [Auto]
Aktiviert oder deaktiviert das internen CPU-VR Ezienzmanagement.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Aktivierung des VR Ezienzmanagements für Energieersparnis.
[Disabled] Deaktivierung dieser Funktion.
▶DMI Gen 2 [Enabled]
Aktiviert oder deaktiviert DMI (Direct Media Interface) Generation 2.
▶DMI De-emphasis Control [-6dB]
Legt den De-Emphasis-Wert fest, um die DMI Grenzwerte zu verbessern. Generell
arbeitet die Standardeinstellung am besten.
▶3DMark2001 XP Turbo [Disabled]
Aktiviert oder deaktiviert 3DMark2001. Die Funktion kann die Performance des
3DMark2001s in XP verbessern.
