Deutsch
De-36

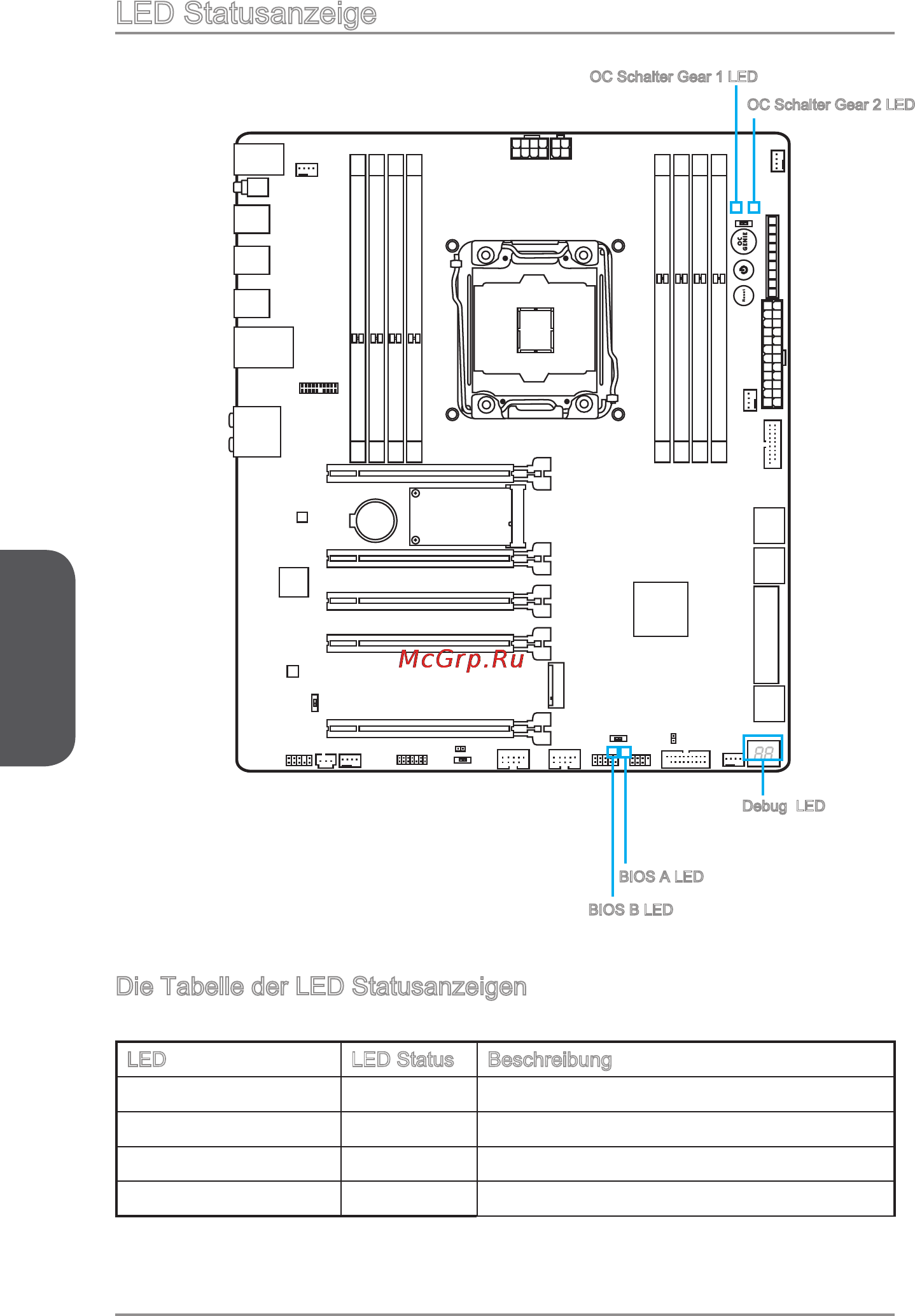

LED Statusanzeige
BIOS B LED
OC Schalter Gear 1 LED
OC Schalter Gear 2 LED
Debug LED
BIOS A LED
Die Tabelle der LED Statusanzeigen
Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen.
LED LED Status Beschreibung
OC Schalter Gear 1 Blau Gear 1 OC Genie Modus
OC Schalter Gear 2 Rot Gear 2 OC Genie Modus
BIOS B Grün BIOS B ist im Betrieb
BIOS A Blau BIOS A ist im Betrieb
