Pioneer PRS-D1200SPL [103/128] Nederlands
![Pioneer PRS-D1200SPL [103/128] Nederlands](/views2/1002057/page103/bg67.png)
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

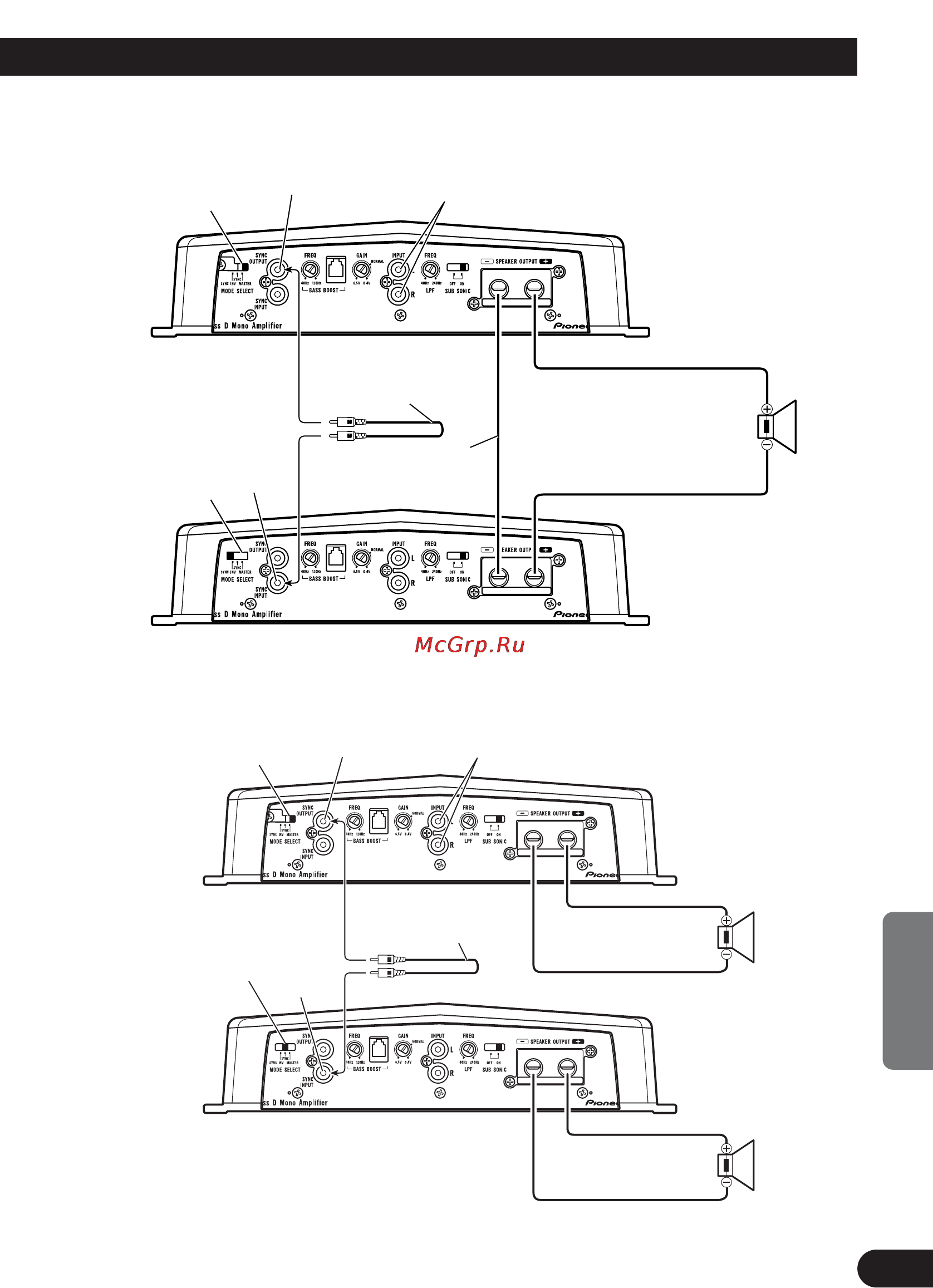

Twee versterkers (Ex. brugschakeling)
• Gebruik alleen luidsprekers met een impedantie van 2 Ω tot 16 Ω. Controleer bovendien of de synthetische
tenminste 2 Ω bedraagt wanneer er meerdere versterkers in brugschakeling worden gebruikt.
Twee versterkers
Verbindingssnoer met
RCA (tulp) stekkers (los
verkrijgbaar).
Luidsprekerdraad
(los verkrijgbaar).
De MODE SELECT
schakelaar moet op
SYNC staan. Voor u
deze stand instelt, moet
u de schroef en de
stopper verwijderen.
De MODE SELECT
schakelaar moet op
MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema” voor details.
2 Ω tot
16 Ω
2 400 W
(2 Ω)
SYNC OUTPUT
De MODE SELECT schakelaar
moet op MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema” voor details.
SYNC
INPUT
SYNC OUTPUT
SYNC
INPUT
De MODE SELECT
schakelaar moet op
SYNC INV staan.
Voor u deze stand
instelt, moet u de
schroef en de stopper
verwijderen.
1 Ω tot 8 Ω
1 200 W
(1 Ω)
1 Ω tot 8 Ω
1 200 W
(1 Ω)
Verbindingssnoer met
RCA (tulp) stekkers
(los verkrijgbaar).
• Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.
