Pioneer PRS-D1200SPL [96/128] Instellen van dit toestel
![Pioneer PRS-D1200SPL [96/128] Instellen van dit toestel](/views2/1002057/page96/bg60.png)
5
Instellen van dit toestel
Correct instellen van de Gain
(extra versterking)
• Dit toestel is uitgerust met een beveiliging die
bedoeld is om storingen aan het toestel zelf en aan
de luidsprekers veroorzaakt door een te hoog
uitgangsvermogen, onjuist gebruik of onjuiste
aansluitingen te voorkomen.
• Wanneer er geluid wordt gereproduceerd bij een
te hoog volume enz. zal deze functie de
geluidsweergave binnen een paar seconden
onderbreken. Dit duidt echter niet op een storing.
Wanneer u het volume van het hoofdtoestel lager
zet, zal de geluidsweergave worden hersteld.
• Als de geluidsweergave wordt onderbroken, is het
mogelijk dat de ‘gain’ (extra versterking) van dit
toestel incorrect is ingesteld. Om er zeker van te
kunnen zijn dat de geluidsweergave niet zal
worden onderbroken wanneer het hoofdtoestel
met een hoog volume weergeeft, dient u de ‘gain’
instelling van de versterker op een geschikte stand
te zetten in overeenstemming met het maximale
pre-out uitgangsniveau van het hoofdtoestel.

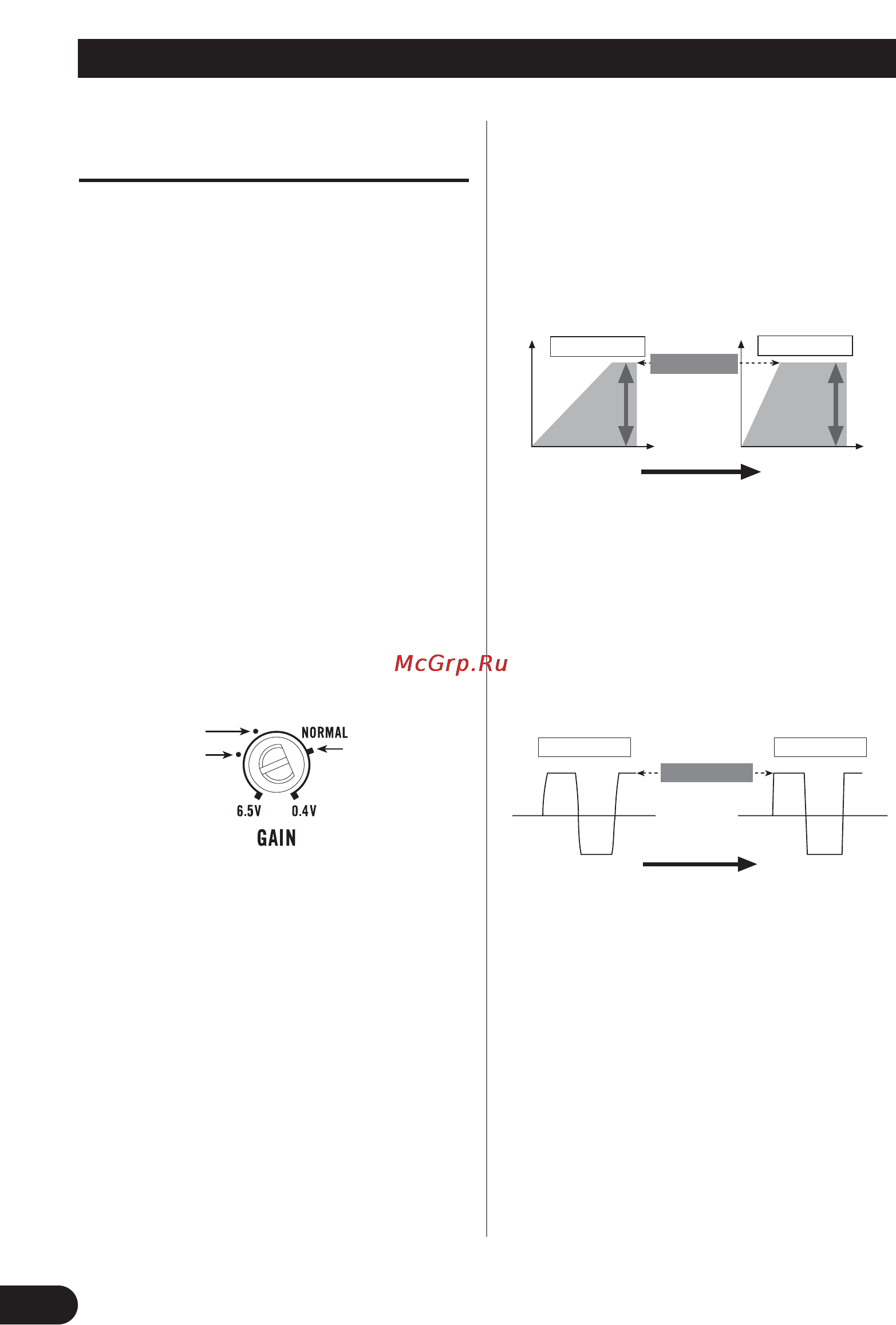

‘Gain’ instelling van dit toestel
Zo is het niet nodig het volume van het
hoofdtoestel te verlagen en wordt een te hoog
uitgangsniveau voorkomen.
Verhouding tussen de ‘gain’ van de
versterker en het uitgangsvermogen van
het hoofdtoestel
•
Als u de ‘gain’ (extra versterking) van de
versterker op een ongeschikt niveau instelt, zal
alleen de vervorming toenemen en zal het
vermogen slechts marginaal toenemen.
Golfvorm signaal bij weergave met hoog
volume via de ‘gain’ instelling van de
versterker
• Bij een hoog uitgangsvermogen wordt de
golfvorm van het signaal vervormd, terwijl het
vermogen slechts marginaal zal veranderen als u
de ‘gain’ van de versterker hoger instelt.
• Als u het volume van het hoofdtoestel hoger zet
en de ‘gain’ (extra versterking) van de versterker
op de juiste stand, maar merkt dat het geluid nog
steeds zo nu en dan onderbroken wordt, dan dient
u contact op te nemen met uw dichtstbijzijnde
erkende PIONEER service-centrum.
Gelijk vermogen
‘Gain’ versterker
(normaal)
‘Gain’ versterker
(maximaal)
Golfvorm
signaal
Golfvorm
signaal
Normale ‘gain’
Maximale ‘gain’
‘Gain’ versterker
(normaal)
‘Gain’ versterker
(maximaal)
Volumestappen hoofdtoestel
Vermogen
Normale ‘gain’
Vermogen
Volumestappen hoofdtoestel
Maximale ‘gain’
Gelijk vermogen
Pre-out niveau: 2 V
(Standaard: 500 mV)
Pre-out niveau: 4 V
Pre-out niveau: 6,5 V
