11
Come collegare l’unità
PRECAUZIONE
NON installare o usare questo amplificatore collegandovi in parallelo altoparlanti da 2 Ω o meno in modo da
ottenere un collegamento a ponte da 1 Ω o meno (diagramma B).
Effettuando impropriamente i collegamenti in parallelo, si può provocare fumo, surriscaldamento o danni
all’amplificatore. Inoltre, la superficie dell’amplificatore può riscaldarsi al punto da causare lievi ustioni.
Per installare o impiegare correttamente un collegamento in parallelo ed ottenere un carico da 2 Ω si suggerisce
di collegare in parallelo due altoparlanti da 4 Ω con i terminali positivo sinistro e negativo destro (diagramma
A) oppure d’impiegare un singolo altoparlante da 2 Ω.
Inoltre, per ulteriori informazioni sulla corretta procedura di collegamento si rimanda al manuale d’istruzioni
degli altoparlanti.
Amplificatore singolo
• Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
Il commutatore MODE
SELECT deve trovarsi nella
posizione MASTER.
Da collegare all’impianto stereo del veicolo. Per dettagli in merito
si prega di vedere la sezione “Schema di collegamento”.

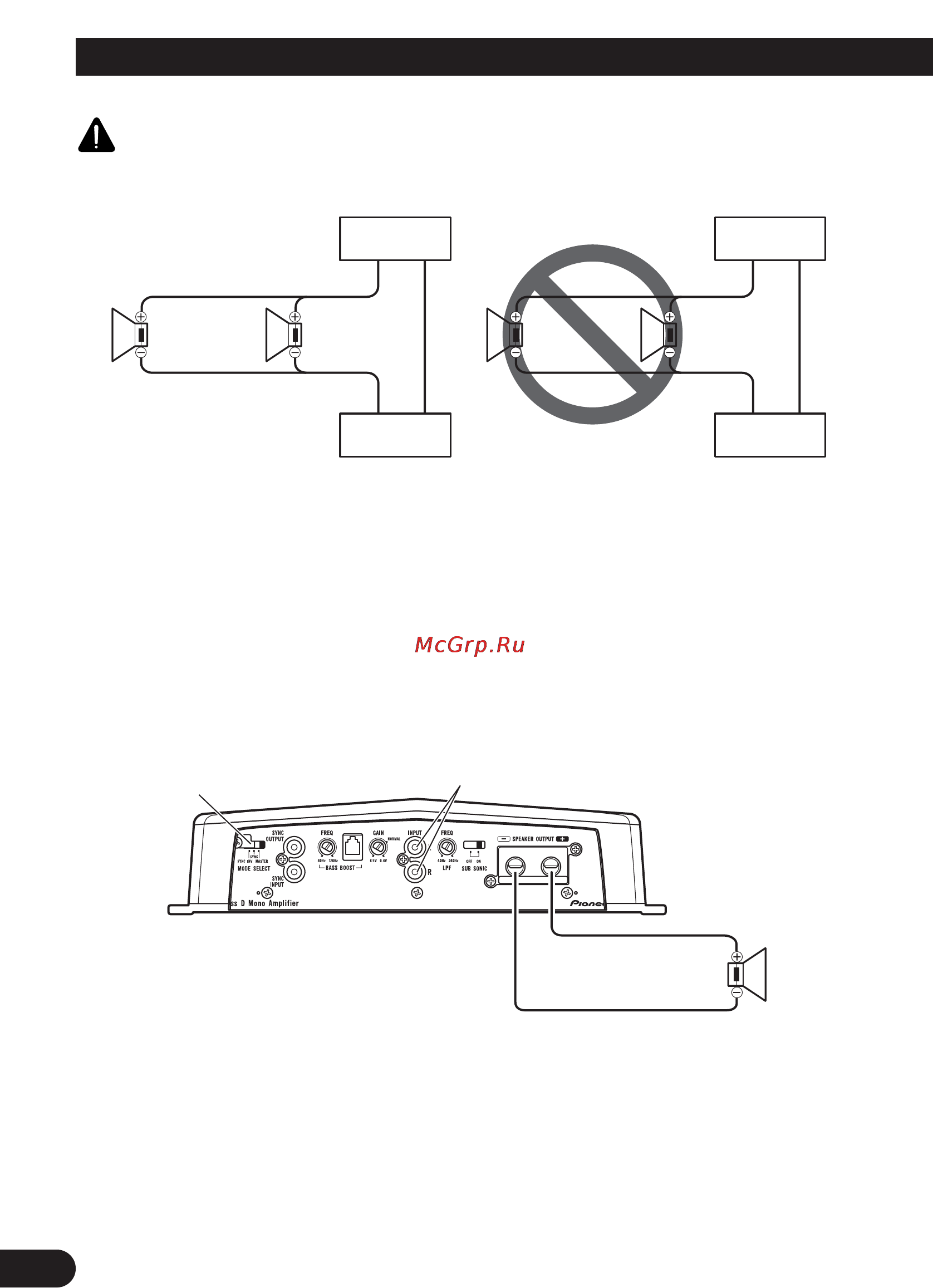

Diagramma A - Appropriato Diagramma B - Non appropriato
Amplificatore Amplificatore
Amplificatore Amplificatore
Alto-parlante
da 4 Ω
Alto-parlante
da 4 Ω
Alto-
parlante
da 2 Ω
Alto-parlante
da 2 Ω
Collegamento in parallelo da 2
Ω
Collegamento in parallelo da 1
Ω
