Raccordement de l’appareil
PRÉCAUTION
NE PAS installer ou utiliser cet amplificateur en câblant des haut-parleurs de 2 Ω (ou moins) en parallèle pour
obtenir un branchement en pont de 1 Ω (ou moins) (schéma B).
Ce type de branchement incorrect peut provoquer des détériorations, de la fumée et une surchauffe de l’amp-
lificateur. Le boîtier de l’amplificateur peut aussi devenir chaud et être à l’origine de brûlures légères.
Pour installer ou utiliser correctement un branchement en pont et obtenir une charge de 2 Ω, câbler deux haut-
parleurs de 4 Ω en parallèle avec Gauche + et Droite – (schéma A) ou utiliser un seul haut-parleur de 2 Ω.
De plus, reportez-vous au manuel d’instructions des haut-parleurs pour en savoir plus sur la procédure de con-
nexion correcte.
Amplificateur unique
• Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.
1 Ω à 8 Ω
1 200 W
(1 Ω)
Le commutateur MODE SELECT
doit être sur la position MASTER.
Connectez à un autoradio.
Pour les détails, référez-vous à la section “Schéma de
raccordement”.

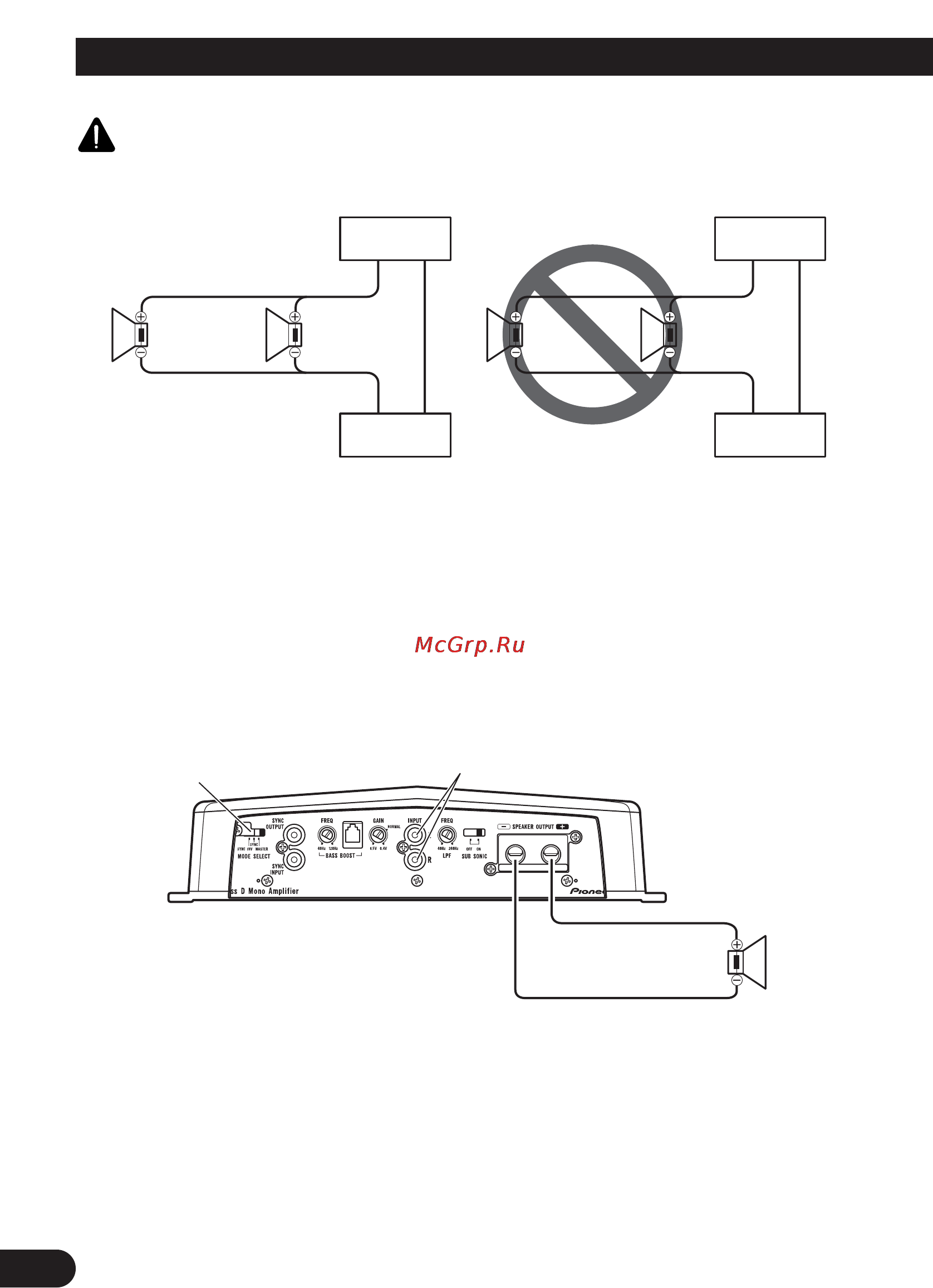

Diagramme A - Correct Diagramme B - Incorrect
Amplificateur Amplificateur
Amplificateur Amplificateur
Enceinte
de 4 Ω
Enceinte
de 4 Ω
En-
ceinte
de 2
Ω
Enceinte
de 2 Ω
Branchement en pont de 2 Ω Branchement en pont de 1 Ω
