16
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

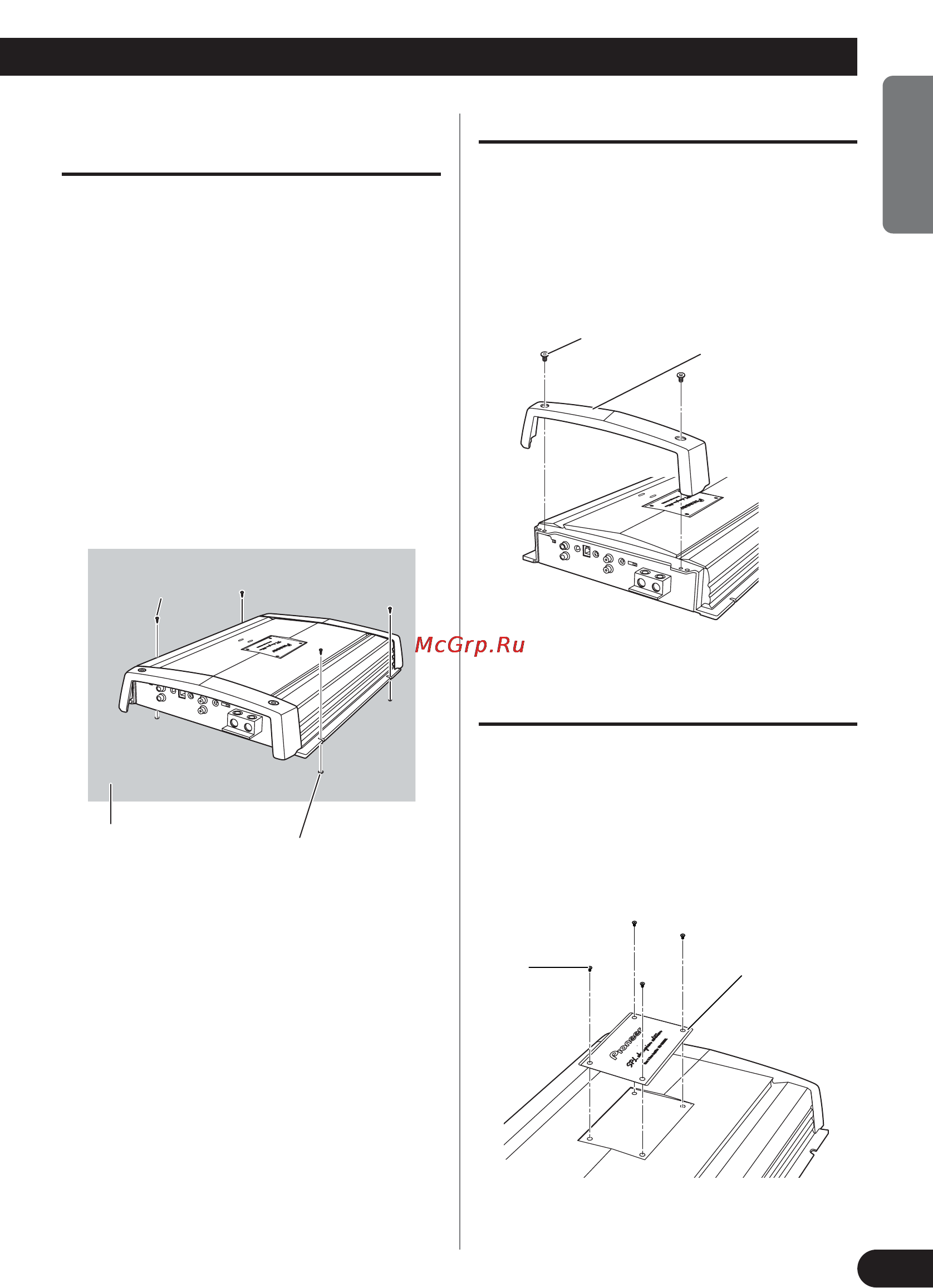

Example of installation on the floor
mat or on the chassis
1. Place the amplifier where it is to be
installed. Insert the supplied tap-
ping screws (4 mm × 18 mm) into
the screw holes. Push on the screws
with a screwdriver so they make
marks where the installation holes
are to be located.
2. Drill 2.5 mm diameter holes at the
point marked, and install the ampli-
fier, either on the carpet or directly
to the chassis.
Replacing the terminal cover
1. Align the unit and terminal cover,
and insert the screw.
2. Tighten the screw with a 4 mm
hexagonal wrench.
Changing the Direction of the Badge
1. To remove the badge, loose screws
by using a 2 mm hexagonal wrench.
2. Change the direction of badge, and
then tighten the screws with a
hexagonal wrench.
Drill a 2.5 mm
diameter hole
Floor mat or chassis
Screw
Terminal Cover
Screw
Badge
Tapping screw
(4 mm × 18 mm)
