9

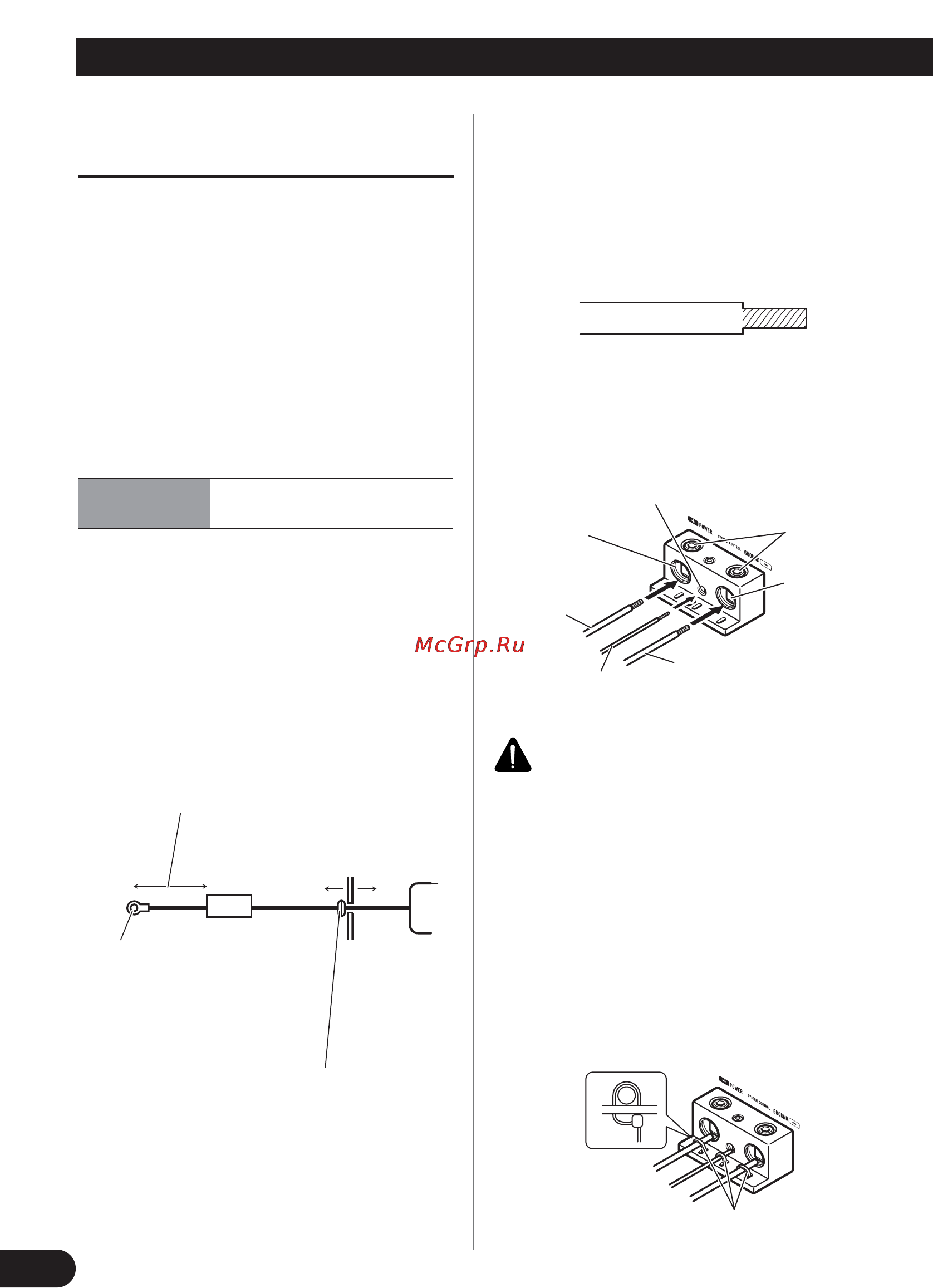

Come collegare l’unità
Come collegare il terminale
dell’alimentazione
• Utilizzare sempre la batteria ed il cavo di messa a
terra raccomandati, venduti a parte. Collegare il
cavo per la batteria direttamente al terminale pos-
itivo (+) della batteria dell’auto, ed il cavo per la
messa a terra al corpo dell’autovettura.
• La sezione raccomandata per i cavi (espressa in
AWG: American Wire Gauge) è riportata nella
tabella che segue. Il cavo della batteria, il cavo di
messa a terra e quello di messa a terra diretta
opzionale devono essere tutti della stessa sezione.
• Per il telecomando di sistema è consigliabile
usare un cavo da AWG 10 a AWG 20.
Sezione del cavo della batteria e cavo di massa
Lunghezza del cavo inferiore a
3,6 m
inferiore a
6,4 m
Sezione del cavo 6 AWG 4 AWG
1. Far passare il cavo della batteria
dal vano motore all’interno
dell’abitacolo.
• Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo dell’amplificatore destinato alla batteria
al terminale positivo (+) della batteria.
2. Con delle pinzette o un taglierino
rimuovere dalle estremità dei cavi
la guaina isolante.
• Cavo della batteria e cavo di terra:
da 18 mm a 20 mm
•
Cavo di telecomando del sistema:
da 14 mm a 16 mm
3. Collegare i cavi al morsetto.
• Fissare saldamente i cavi con le viti per
morsetti.
ATTENZIONE
Qualora non si fissi saldamente al terminale il cavo
della batteria al terminale con le apposite viti, l’area
del terminale stesso potrebbe surriscaldarsi divenen-
do quindi eventualmente causa di danneggiamenti e
di lesioni quali, ad esempio, lievi ustioni.
4.
Inserite le fascette fermacavo nelle
fenditure ed avvolgetele attorno ai cavi.
• Avvolgete ora le fascette stesse attorno al
rivestimeno isolante del cavo e non al cavo
spelato.
• Asportare dalle fascette fermacavo le parti in
eccesso.
Fascetta fermacavo
Compartimen
o del motore
Interno del
veicolo
Eseguire un
foro da 14 mm
nella carrozzeria
del veicolo.
Inserire l’occhiello di gomma
della guarnizione toroidale
nella carrozzeria del veicolo.
Terminale
di posizione
(+)
Fusibile da 200 A
Ciascun amplificatore
deve essere
INDIVIDUALMENTE
protetto da un fusibile
da 200 A.
La lunghezza massima del cavo tra il
fusibile e il terminale positivo (+)
della batteria è di 45 cm.
Terminale
GND
Morsetto del telecomando
del sistema
Vite del
terminale
Cavo di massa
Cavo del telecomando
del sistema
Cavo della batteria
Terminale
POWER
