Pioneer PRS-D1200SPL [87/128] Italiano
![Pioneer PRS-D1200SPL [87/128] Italiano](/views2/1002057/page87/bg57.png)
14
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

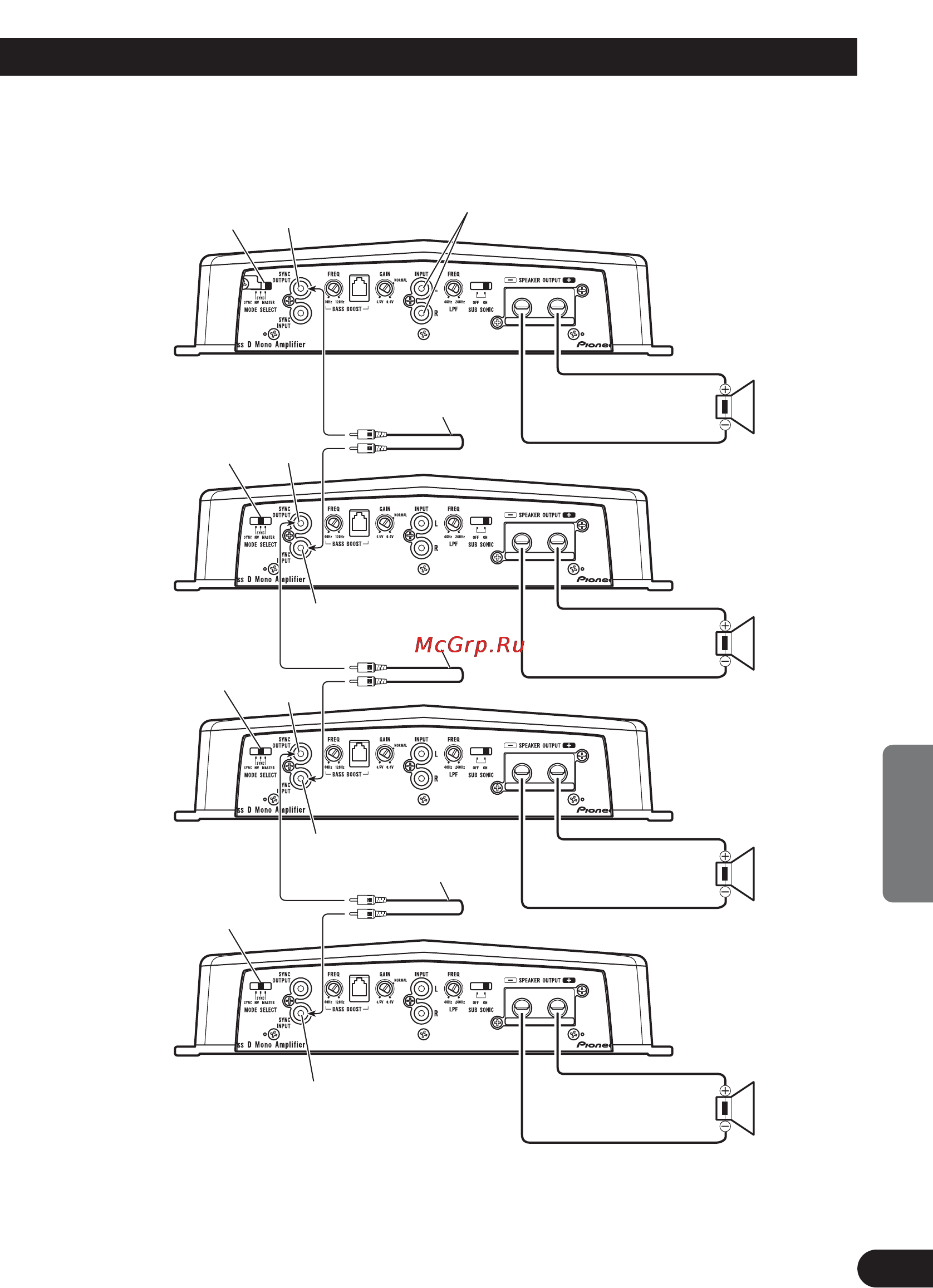

Quattro amplificatori
Il commutatore MODE
SELECT deve trovarsi
nella posizione MASTER.
Da collegare all’impianto stereo del veicolo. Per det-
tagli in merito si prega di vedere la sezione “Schema di
collegamento”.
Come collegare con
spine tipo RCA (ven-
duto a parte).
Come collegare con
spine tipo RCA
(venduto a parte).
Come collegare con
spine tipo RCA
(venduto a parte).
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC.
Prima di impostare la
posizione rimuovere la
vite ed il dispositivo
di arresto.
SYNC OUTPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
• Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
SYNC
OUTPUT
SYNC
INPUT
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC.
Prima di impostare la
posizione rimuovere la
vite ed il dispositivo
di arresto.
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC.
Prima di impostare la
posizione rimuovere la
vite ed il dispositivo
di arresto.
