Pioneer PRS-D1200SPL [98/128] Aansluiten van het toestel
![Pioneer PRS-D1200SPL [98/128] Aansluiten van het toestel](/views2/1002057/page98/bg62.png)
7
Aansluiten van het toestel

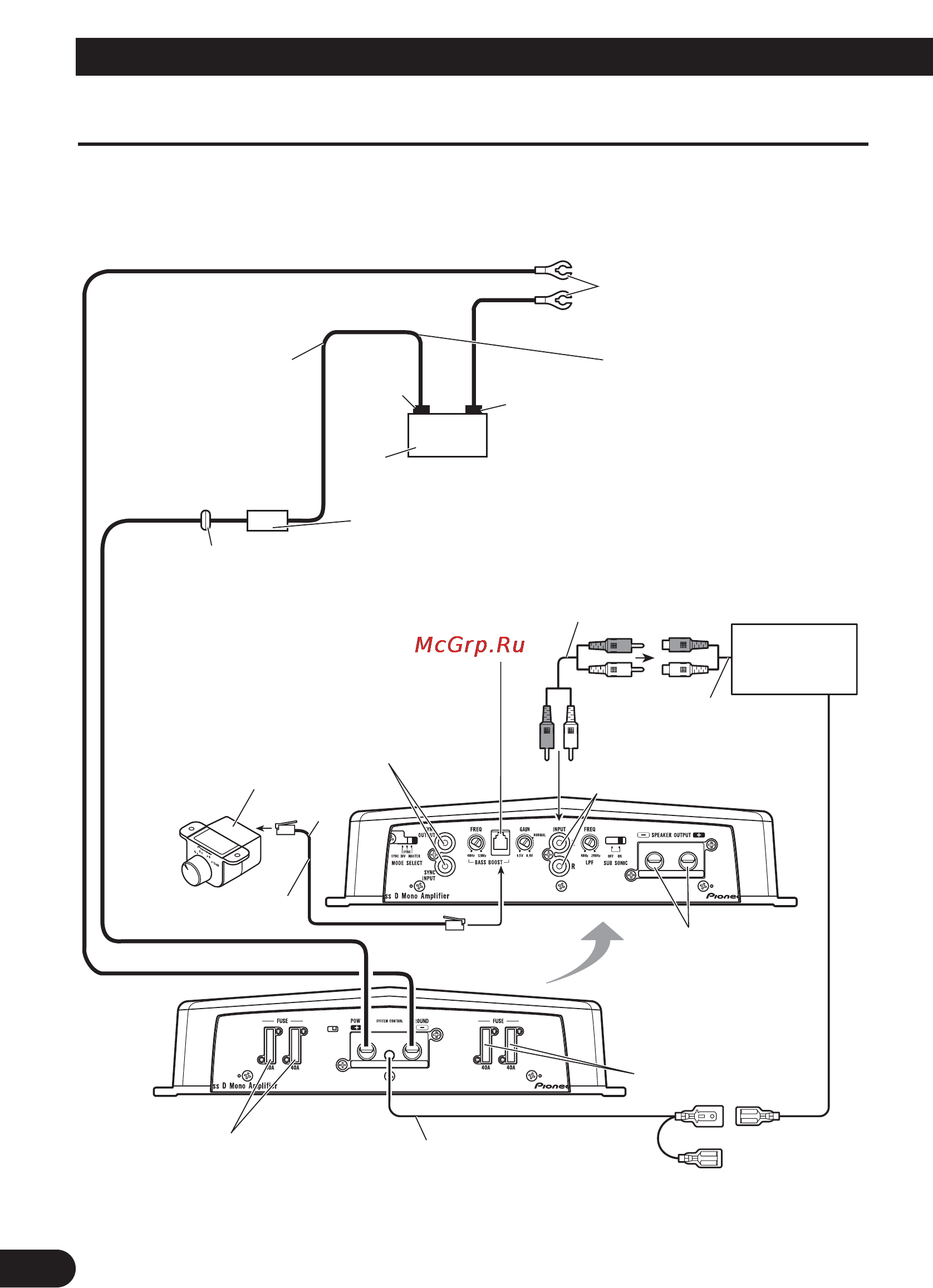

Aansluitschema
•
Wanneer u een externe uitgang van een autostereo aansluit op een RCA (tulpstekker) ingang, dient u de
aansluiting voor geluidsignalen met het volledige toonbereik te gebruiken. De reden hiervoor is dat het
laag-doorlaatfilter (LPF) van de versterker niet uitgeschakeld kan worden. Als deze aansluiting niet gebruikt kan
worden, dient u de uitgangsaansluiting voor de subwoofer te verbinden met de RCA ingangsaansluiting.
Zekering (40 A)
Autostereo met
RCA-uit-
gangspen-
aansluitingen
RCA-
ingangspenaansluiting
Draad voor systeemafstandsbediening (los verkrijgbaar)
Verbind de mannelijke aansluiting van dit draad met de
aansluiting voor de systeemafstandsbediening van de autostereo (SYSTEM REMOTE
CONTROL). Het vrouwelijke aansluitpunt kan worden aangesloten op het
relais-besturingsaansluitpunt van de automatische antenne. Als de autostereo niet
beschikt over een systeem-afstandsbe-dieningsaansluitpunt, sluit dan het mannelijke
aansluitpunt aan op het spanningsaansluitpunt via de contactschakelaar.
Luidsprekeruitgangs-
aansluitpunt
Raadpleeg het hoofdstuk
“Aansluiten van de
luidsprekerdraden” voor
richtlijnen i.v.m. het
aansluiten van luidsprekers.
Draad voor Bass Boost
afstandsbediening
Bass Boost afstandsbediening
6 m
Aansluiting voor Bass Boost afstandsbediening
Verbind deze aansluiting met de Bass Boost
afstandsbediening via de daarbij behorende draad.
SYNC OUTPUT / SYNC INPUT aansluiting
Zie “Aansluiten van de luidsprekerdraden” voor
aanwijzingen omtrent het gebruik van de SYNC
OUTPUT / SYNC INPUT aansluiting.
De draad tussen
de zekering en de
positieve (+) pool
van de accu mag
maximaal 45 cm
lang zijn.
Doorvoerbuisje
Positieve
(+) pool
Accu
Aarddraad, Aansluiting
(los verkrijgbaar)
De aarddraden moeten van dezelfde
maat zijn als de accudraad.
Sluit dit snoer aan op de carrosserie
of het chassis.
Negatieve
(–) pool
Accudraad (los verkrijgbaar)
Zie voor de maat van deze draad
“Aansluiten van het
spanningsaansluitpunt”. De
accudraad, de aarddraad en de
optionele directe aarddraad moeten
allemaal dezelfde maat hebben.
Sluit, nadat alle andere
aansluitingen op de versterker zijn
gemaakt, het accusnoer-aansluitpunt
van de versterker aan op het
positieve aansluitpunt (+) van de accu.
Zekering (200 A)
Elke versterker moet APART
voorzien zijn van zijn eigen
200 A zekering.
Externe uitgang
Achterkant
Aansluitsnoer met
RCA-penstekkers
(los verkrijgbaar).
Zekering (40 A)
