Come collegare l’unità

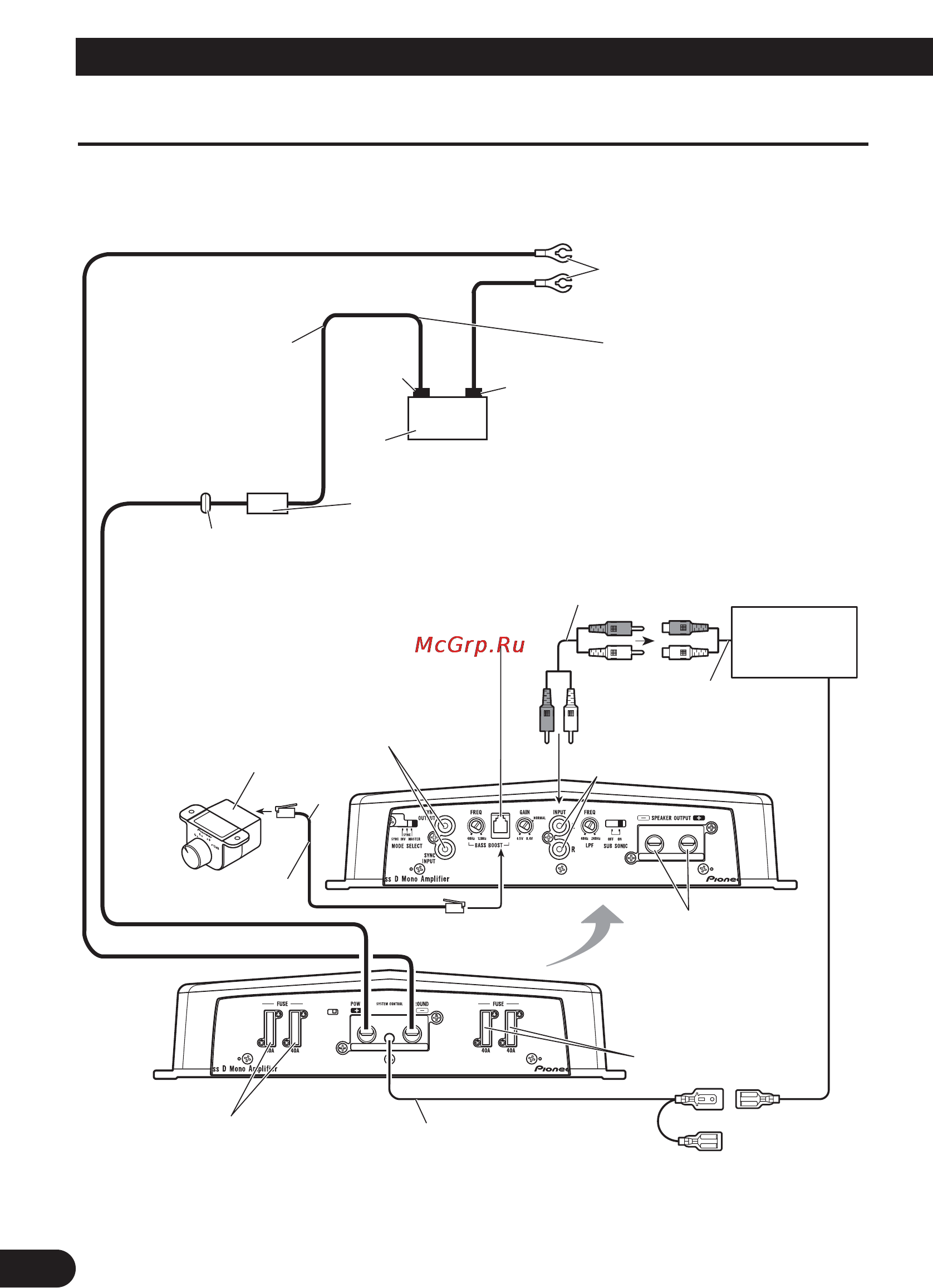

Schema di collegamento
• In caso di collegamento all’ingresso RCA di un’uscita esterna proveniente dall’apparecchio stereo del
veicolo, si raccomanda di utilizzare la presa che fornisce la gamma sonora completa. Ciò è giustificato dal
fatto che il filtro passa-basso dell’amplificatore non può essere disattivato. Qualora tale presa non possa
essere utilizzata si suggerisce di collegare l’uscita del subwoofer all’ingresso RCA.
Fusibile (40 A)
Impianto stereo
della macchina
con prese a spilli
di uscita RCA
Prese di ingresso tipo RCA
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale
dell’impianto stereo per il telecomando del sistema (SYSTEM REMOTE CONTROL). Il
terminale femmina può essere collegato al terminale di comando del relè dell’antenna
automatica. Se l’impianto stereo della macchina non presenta un terminale per il
telecomando del sistema, collegare il terminale maschio al terminale dell’alimentazione
attraverso l’interruttore di accensione.
Terminale di uscita
dell’altoparlante
Vedere la sezione
“Collegamento dei cavi
d’altoparlanti” per le
istruzioni sulla connessione
degli altoparlanti.
Cavo del telecomando di
espansione dei bassi
Telecomando di espansione dei bassi
6 m
Presa per il comando di selezione per l’espansione dei bassi
Collegare questa presa ed il telecomando di espansione dei
bassi per mezzo del cavo del telecomando stesso.
Presa SYNC OUTPUT / SYNC INPUT
Per istruzioni sul collegamento alla presa SYNC
OUTPUT / SYNC INPUT si prega di vedere la
sezione “Collegamento dei cavi d’altoparlanti”.
La lunghezza
massima del cavo
tra il fusibile e il
terminale positivo
(+) della batteria
è di 45 cm.
Occhiello
Terminale
positivo (+)
Batteria
Cavo di massa, Terminale (venduto a parte)
I cavi di messa a terra devono avere la
stessa sezione del cavo della batteria.
Collegare alla parte metallica della
carrozzeria oppure dello chassis.
Terminale
negativo (–)
Cavo della batteria (venduto a parte)
Per quanto riguarda la sezione del cavo, si
prega di consultare il capitolo “Come
collegare il terminale dell’alimentazione”.
Il cavo della batteria, il cavo di messa a
terra e quello di messa a terra diretta
opzionale devono tutti essere della stessa
sezione.
Dopo aver eseguito tutti gli altri
collegamenti all’amplificatore, collegare il
terminale del cavo dell’amplificatore
destinato alla batteria al terminale positivo
(+) della batteria.
Fusibile (200 A)
Ciascun amplificatore deve
essere INDIVIDUALMENTE
protetto da un fusibile da 200 A.
Uscita esterna
Lato rovescio
Cavo di connessione
con spine tipo RCA (venduto separatamente).
Fusibile (40 A)
