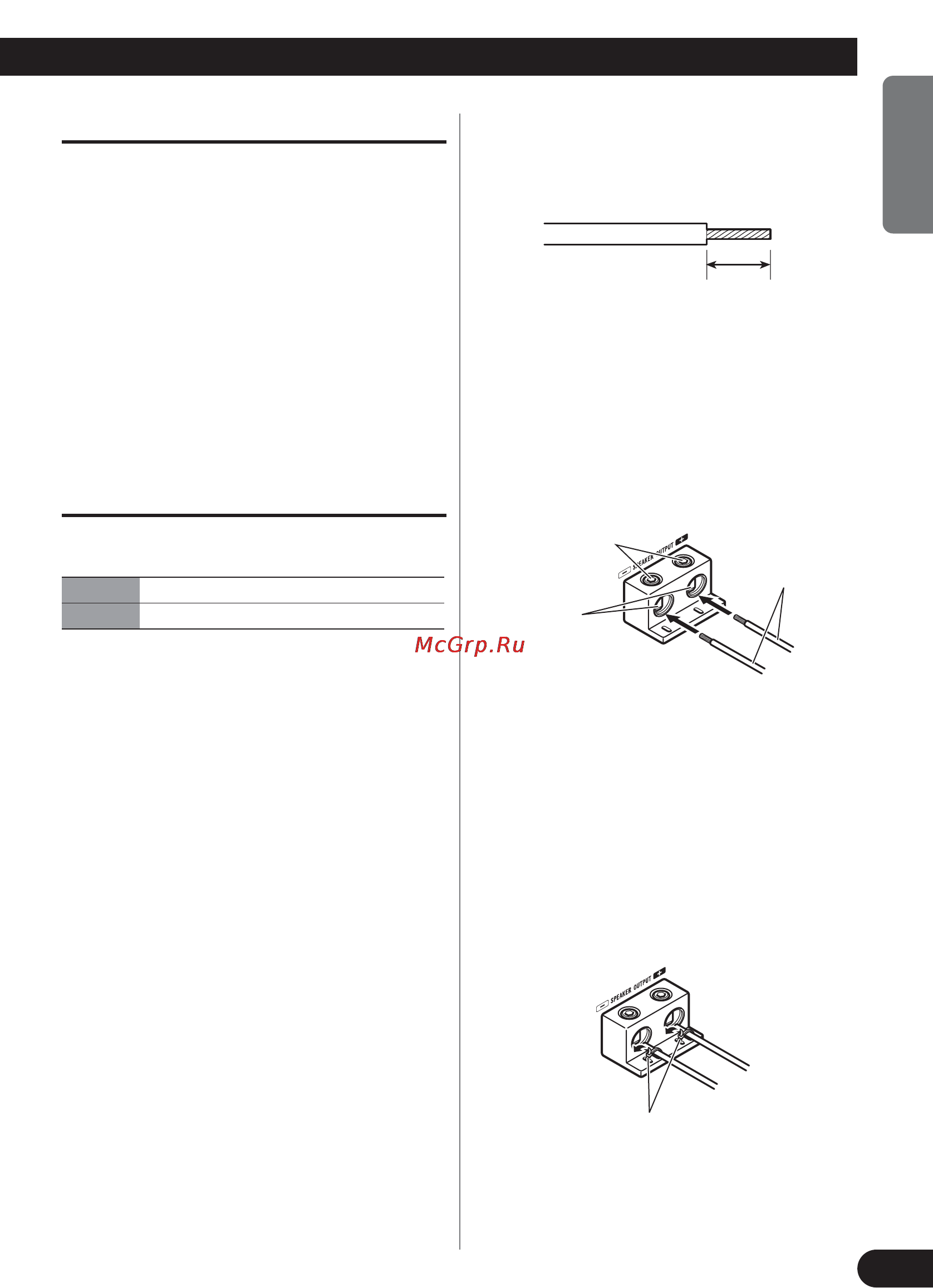

Pioneer PRS-D1200SPL [9/128] Connecting the speaker output
![Pioneer PRS-D1200SPL [9/128] Connecting the speaker output](/views2/1002057/page9/bg9.png)
Solderless Terminal Connections
• Since the wire will become loose over time, it
must be periodically inspected and tightened as
necessary.
• Do not solder or bind the ends of the twisted wires.
• Fasten while making sure to not to clamp the
insulating sheath of the wire.
• Use the supplied hexagonal wrench to tighten and
loosen the terminal screw of the amplifier.
Securely fasten the wire with the terminal screw.
However, since excessively tightening the terminal
screw of the System remote control has the risk of
damaging the wire, be careful not to tighten exces-
sively by observing the status of the wire when
tightening.
Connecting the Speaker Output
Terminals
Speaker Wire Size
Wire Length less than 5.2 m less than 8.2 m less than 13.4 m
Wire Size 8 AWG 6 AWG 4 AWG
1. Expose the end of the speaker wires
using nippers or a cutter by about 18
mm to 20 mm.
2. Connect the speaker wires to the
speaker output terminals.
• Fix the speaker wires securely with the termi-
nal screws.
3. Put the wire ties in the slits and wrap
the wire ties around the wires.
• Wrap the wire tie around the wire insulation,
not the stripped wire.
• Cut off any excess portions of the wire ties.
8
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Terminal screw
Speaker
output
terminal
Speaker wire
18 mm to 20 mm
Wire tie
