Pioneer PRS-D1200SPL [63/128] Prise de connexion sans soudure
![Pioneer PRS-D1200SPL [63/128] Prise de connexion sans soudure](/views2/1002057/page63/bg3f.png)
Prise de connexion sans soudure
• Comme le câble devient lâche avec le temps, il
doit être vérifié périodiquement et resserré si
nécessaire.
• Ne soudez ni ne tordez les extrémités des âmes
torsadées.
• Serrez en vous assurant de ne pas coincer la gaine
isolante du câble.
• Utilisez la clé hexagonale fournie pour serrer et
desserrer la vis de la prise de l’amplificateur.
Serrez le câble solidement avec la vis de la prise.
Cependant, faites attention de ne pas serrer exces-
sivement en contrôlant l’état du câble pendant le
serrage car un serrage excessif de la vis de la prise
du système de commande à distance peut endom-
mager le câble.

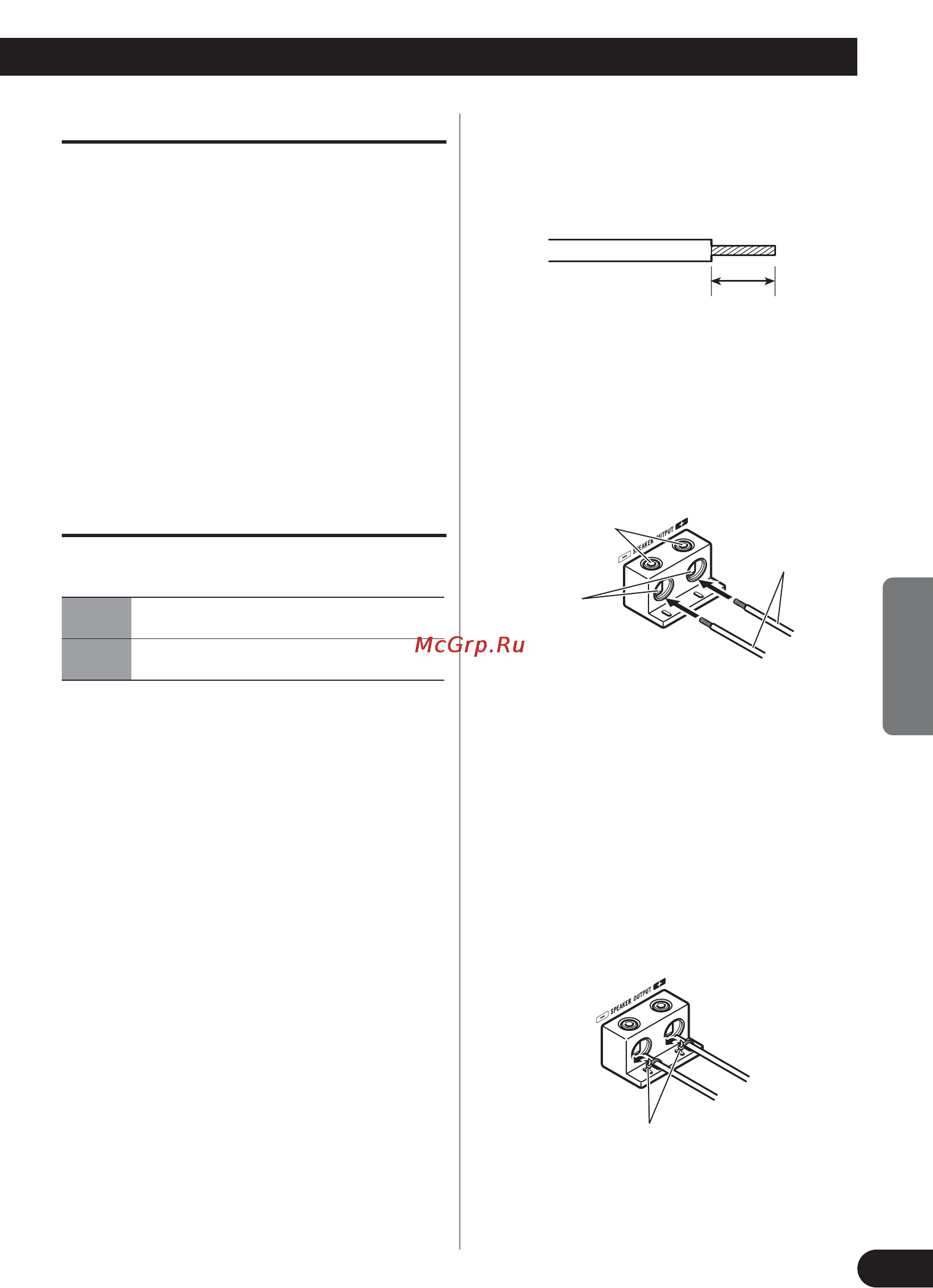

Raccordement des bornes de
sortie vers les haut-parleurs
Taille des câbles de haut-parleur
Longueur moins de moins de moins de
du câble
5,2 m 8,2 m 13,4 m
Section
8 AWG 6 AWG 4 AWG
du câble
1. Dénudez l’extrémité des câbles de
haut-parleurs sur environ 18 mm à
20 mm en utilisant des pinces ou un
cutter.
2. Reliez les câbles de liaisons aux haut-
parleurs aux bornes de sortie vers les
haut-parleurs.
• Serrez soigneusement les cosses au moyen des
vis.
3. Engagez les colliers de câble dans les
fentes et liez les câbles au moyen des
colliers.
• Le collier doit entourer les câbles au niveau de
leur isolant et non pas à hauteur de la partie
dénudée.
• Coupez les parties en excès des colliers pour
câble.
8
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Vis de borne
Borne de
sortie
vers un
haut-parleur
Câble de liaison à
un haut-parleur
18 mm à 20 mm
Collier pour câble
