![Pioneer PRS-D1200SPL [28/128] Conexión de la unidad](/img/pdf.png)

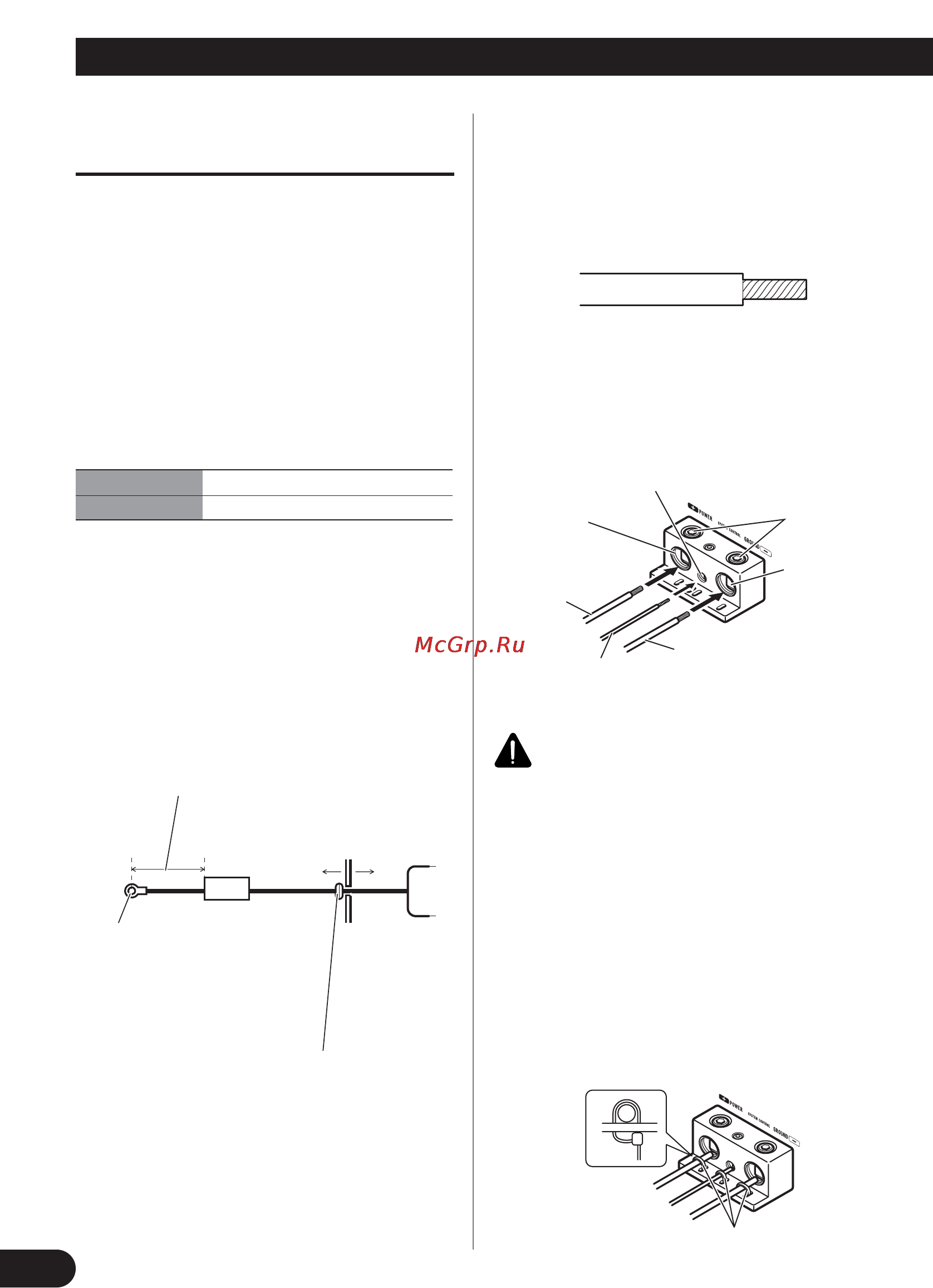

Pioneer PRS-D1200SPL [28/128] Conexión de la unidad
![Pioneer PRS-D1200SPL [28/128] Conexión de la unidad](/views2/1002057/page28/bg1c.png)
9
Conexión de la unidad
Terminal
screw
Conexión del terminal de
alimentación
• Utilice siempre los cables de batería y de conex-
ión a tierra recomendados, que se venden sepa-
radamente. Conecte el cable de batería directa-
mente al terminal positivo de la batería del
vehículo (+) y el cable de tierra a la carrocería del
vehículo.
•A continuación se indica el tamaño recomendado
para los cables (AWG: American Wire Gauge). El
cable de batería, cable de tierra y el cable de tierra
directa opcional deben ser del mismo tamaño.
• Utilice un hilo de 10 AWG a 20 AWG para el hilo
de control remoto del sistema.
Tamaño del cable de batería y cable de puesta a tierra
Longitud del cable inferior a
3,6 m
inferior a
6,4 m
Tamaño del cable 6 AWG 4 AWG
1. Pase el cable de batería desde el
compartimiento del motor al interi-
or del vehículo.
• Luego de hacer todas las otras conexiones al
amplificador, conecte el terminal del conduc-
tor de batería del amplificador al terminal
positivo (+) de la bateria.
2. Utilice alicates o un cortador para
exponer el extremo de los hilos.
• Hilo de batería, hilo de puesta a tierra:
18 mm a 20 mm
• Hilo del control remoto de sistema:
14 mm a 16 mm
3. Conecte los cables al terminal.
• Fijar los cables firmemente utilizando los
tornillos para terminales.
ADVERTENCIA
Dejar de apretar firmemente el cable de puesta a tier-
ra al terminal usando los tornillos para terminales
podría causar el sobrecalentamiento del área de los
terminales, así como podría causar daños y lesiones
incluyendo pequeñas quemaduras.
4. Ponga las bandas de enlace de cable
en las ranuras y arrolle las bandas
de enlace alrededor de los cables.
• Arrolle la banda de enlace de cable alrededor del
aislamiento de cable, y no en el hilo desnudo.
• Corte cualquier porción excesiva de los amar-
res de los hilos.
Banda de enlace de cable
Comparti-
miento del
motor
Interior del
vehículo
Perfore un
orificio de
14 mm en la
carrocería del
vehículo.
Inserte el ojal de caucho de
la junta tórica en la corro-
cería del vehículo.
Terminal
(+) positivo
Fusible de 200 A
Cada amplificador
debe ser protegido
SEPARADAMENTE
por un fusible de
200 A.
La longitud máxima del cable entre el
fusible y el terminal positivo (+) de la
batería es de 45 cm.
Terminal
GND
Terminal
POWER
Cable de batería
Terminal de control
remoto del sistema
Cable del control
remoto del sistema
Cable de puesta
a tierra
Tornillo de
terminal
