7
Anschluss der Einheit

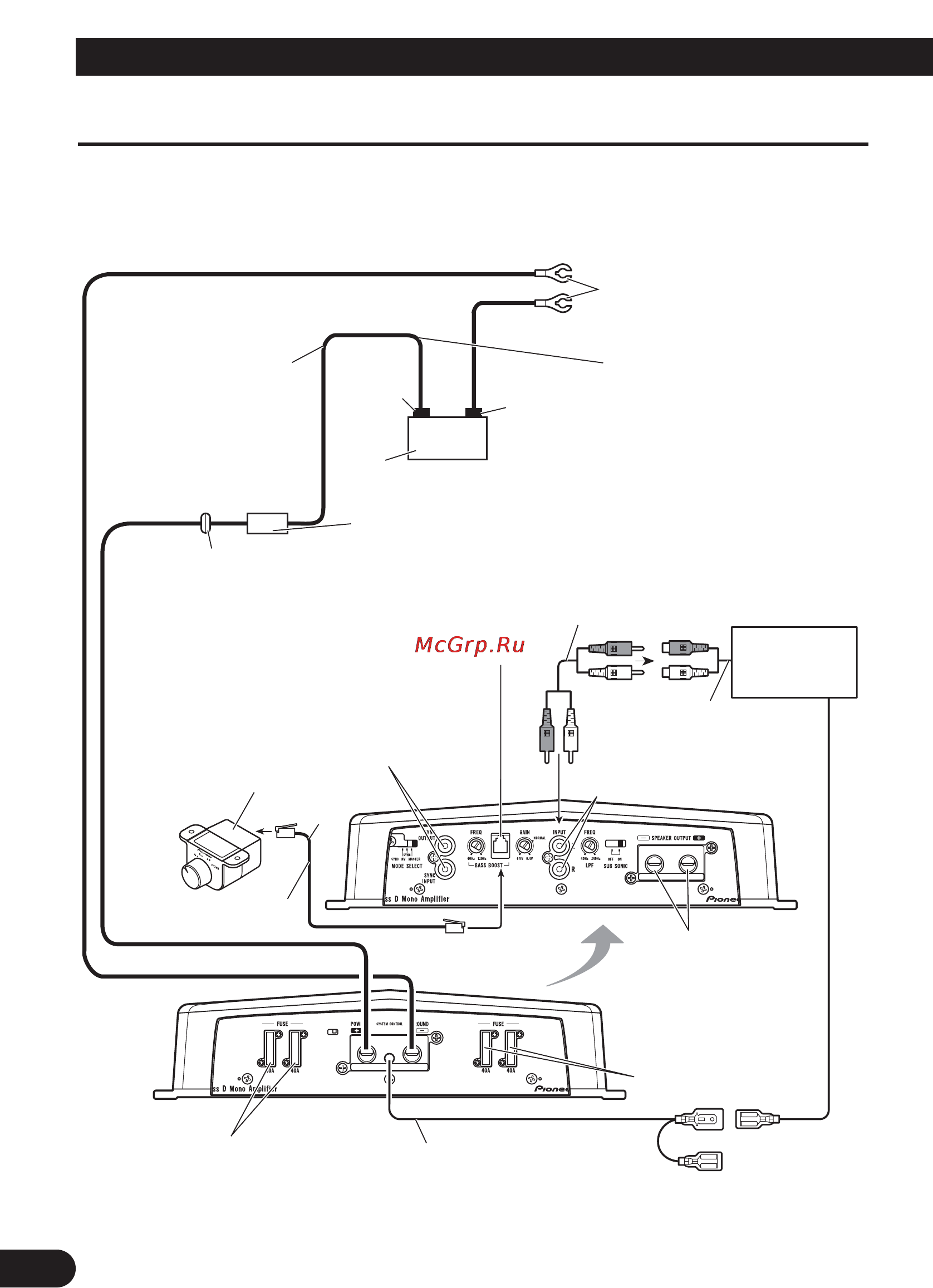

Anschlussschema
• Für den Anschluss des externen Ausgangs von einer Auto-Stereoanlage an einen RCA-Eingang verwenden
Sie die Buchse für Vollbereichsausgang. Der Grund hierfür ist, dass das LPF des Verstärkers nicht aus-
geschaltet werden kann. Wenn diese Buchse nicht verwendet werden kann, verbinden Sie die Subwoofer-
Ausgangsbuchse mit dem RCA-Eingang.
Sicherung (40 A)
Autostereo mit
RCA-
Ausgangsbuchsen
RCA-Eingangsbuchsen
System-Fernbedienungskabel (separat erhältlich)
Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der Auto-
Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die Buchse kann am
Auto-Antennen-Relais-Anschluss angeschlossen werden. Sollte die Stereoanlage nicht
über einen Fernbedienung-System-Regler-Anschluss verfügen, schließen Sie das
Steckteil am Stromanschluss des Zündschalters an.
Lautsprecher-
Ausgangsklemme
Siehe Abschnitt:
“Anschließen der
Lautsprecherkabel” für
Einzelheiten bezüglich des
Lautsprecheranschlusses.
Bassverstärkungs-
Fernbedienungskabel
Bassverstärkungs-Fernbedienung
6 m
Buchse für die Bassverstärkungs-Fernbedienung
Schließen Sie das Bassverstärkungs-
Fernbedienungskabel an diese Buchse und an
die Bassverstärkungs-Fernbedienung an.
SYNC OUTPUT / SYNC INPUT-Buchse
Bezüglich Anweisungen zur Belegung der
SYNC OUTPUT / SYNC INPUT-Buchse siehe
Abschnitt “Anschließen der Lautsprecherkabel”.
Die maximale
Länge des Kabels
zwischen
Sicherung und
Pluspol (+) der
Batterie beträgt
45 cm.
Tülle
Pluspol (+)
Batterie
Massekabel, Klemme
(im Handel erhältlich)
Die Massekabel müssen dieselbe
Stärke wie das Batteriekabel haben.
An Fahrzeugkarosserie oder
Metallteil anschließen.
Minuspol (–)
Batteriekabel (im Handel
erhältlich)
Bezüglich Drahtstärke siehe
Abschnitt “Anschluss der
Stromversorgung”. Batteriekabel,
Massekabel und das optionale
Direktmassekabel müssen dieselbe
Stärke haben.
Nachdem alle anderen Anschlüsse
am Verstärker ausgeführt worden
sind, das Batterie-Kabelklemme
des Verstärkers mit der positiven
(+) Klemme der Batterie verbinde.
Sicherung (200 A)
Jeder Verstärker muss
GETRENNT mit 200 A
abgesichert sein.
Externer Ausgang
Rückseite
Anschlusskabel mit RCA-
Stiftsteckern (separat erhältlich).
Sicherung (40 A)
