Pioneer PRS-D1200SPL [76/128] Regolazione di questa unità
![Pioneer PRS-D1200SPL [76/128] Regolazione di questa unità](/views2/1002057/page76/bg4c.png)
3

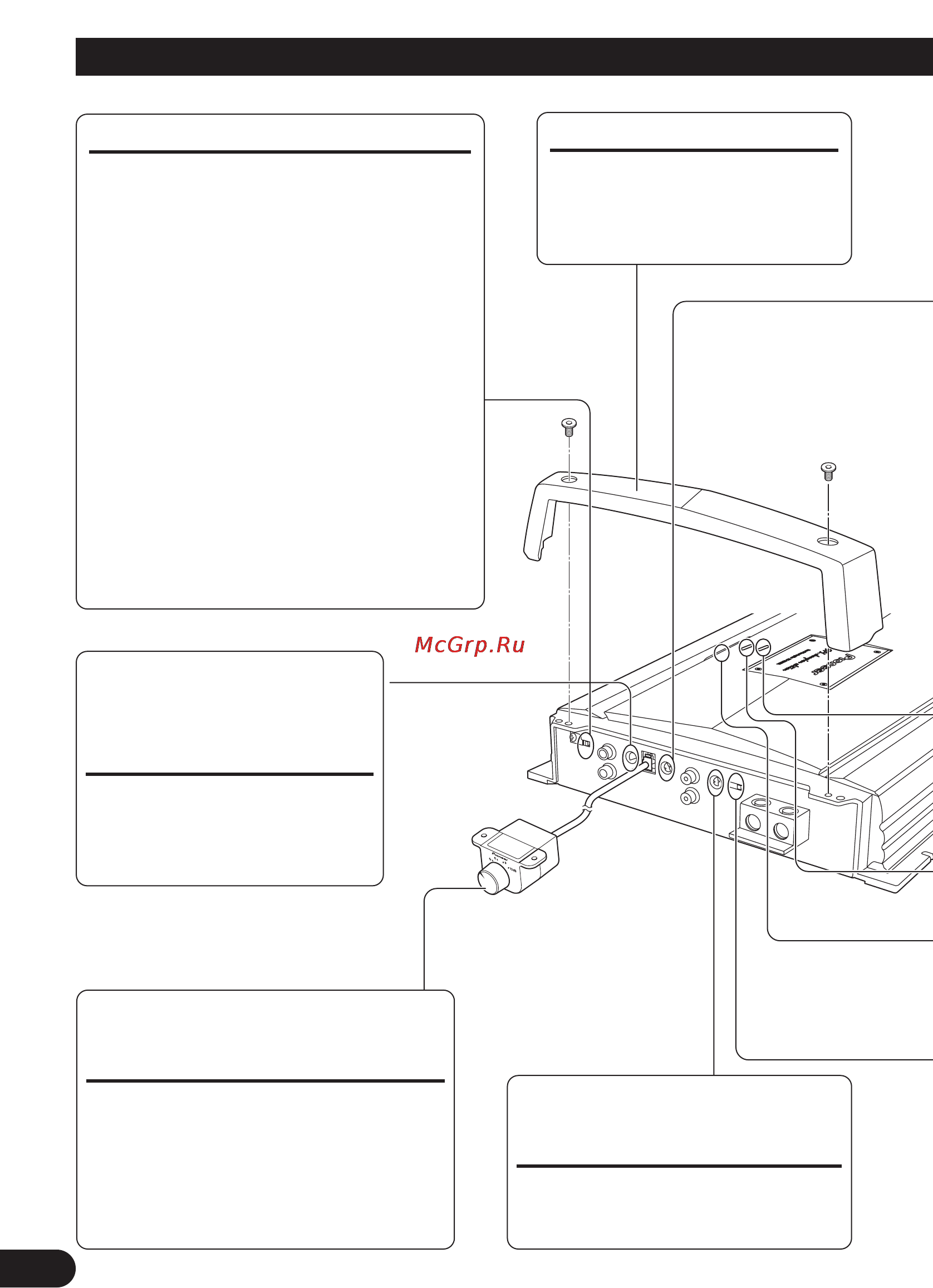

Regolazione di questa unità
Coperchio dei terminali
Prima d’installare l’unità, svitare
le viti con una chiave esagonale
da 4 mm e rimuovere il
coperchio dei terminali.
Controllo del livello di potenza
dei bassi
Per mezzo di questo comando si può
selezionare tra 0, 6, 9 e 12 dB il livello di
espansione dei bassi.
Per istruzioni sul collegamento del
telecomando di espansione dei bassi
all’amplificatore si prega di vedere la
sezione “Schema di collegamento”.
Commutatore MODE SELECT
La modalità di sincronizzazione dell’amplifica-
tore può essere selezionata tra MASTER,
SYNC e SYNC INV. In caso di utilizzo di un
solo amplificatore è necessario fare scorrere il
commutatore MODE SELECT nella posizione
MASTER. Quando si collegano in sincroniz-
zazione due o più di questi amplificatori, il
primo deve essere impostato su MASTER men-
tre gli altri su SYNC o su SYNC INV in fun-
zione della modalità di connessione. L’unica
condizione che preveda l’impostazione dell’am-
plificatore nella modalità SYNC INV è quando
essi sono connessi in modo sincronizzato, come
nell’esempio di collegamento a ponte.
Per commutare alla modalità
SYNC o
SYNC
INV è innanzi tutto necessario rimuovere la
vite e il fermo. Si raccomanda tuttavia di
rimuovere vite e fermo soltanto dopo avere
verificato la correttezza dei collegamenti.
Per
maggiori informazioni sul commutatore MODE
SELECT si prega di leggere la sezione
“Collegamento dei cavi d’altoparlanti”.
Commando della soglia della
frequenza di taglio per LPF
Si può selezionare la soglia della fre-
quenza di taglio ad un valore compreso
tra 40 Hz e 240 Hz.
Comando di selezione
della frequenza per
l’espansione dei bassi
Per mezzo di questo comando
si può selezionare la frequenza,
da 40 Hz a 120 Hz, di cui si
vogliono amplificare i dintorni.
