3

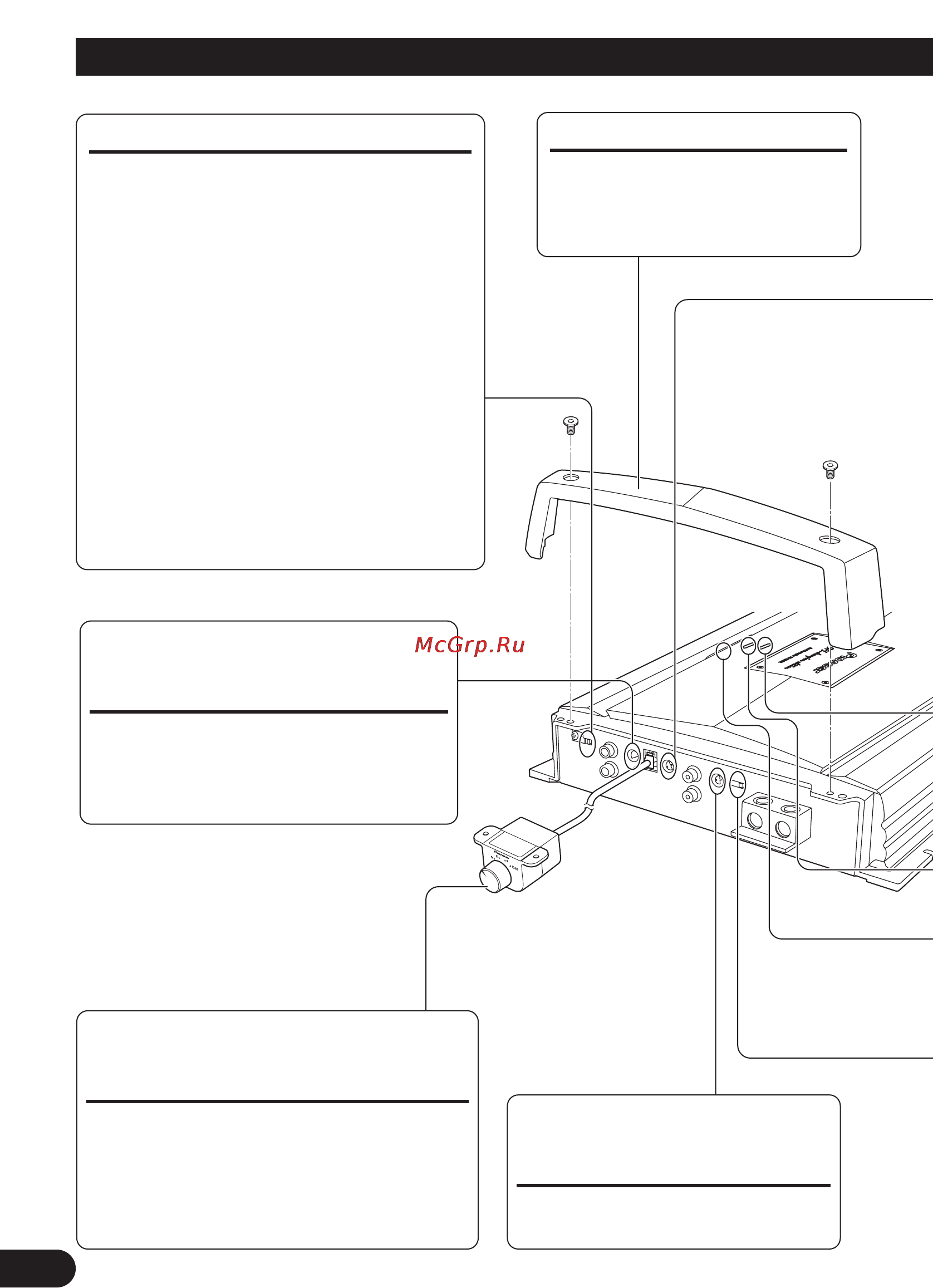

Réglage de l’appareil
Couvre-bornes
Avant de mettre l’appareil en
place, dévissez les vis avec un
tournevis à pointe hexagonale de
4 mm et retirez le couvre-bornes.
Commande du niveau d’accentua-
tion des graves
Vous pouvez choisir un niveau
d’accentuation de 0, 6, 9 ou 12 dB.
Pour connaître la manière de relier le boîtier
de télécommande d’accentuation des graves
à l’amplificateur, reportez-vous à la section
“Schéma de raccordement”.
Commutateur MODE SELECT
Vous pouvez sélectionner le mode de synchronisa-
tion de l’amplificateur, à savoir MASTER, SYNC
et SYNC INV. Réglez le commutateur MODE
SELECT sur la position MASTER si vous utilisez
uniquement un amplificateur. Si vous utilisez deux
amplificateur ou plus en combinaison et con-
necteur de façon synchrone, réglez le premier
amplificateur sur MASTER, et les amplificateurs
restants sur SYNC ou SYNC INV en fonction de
la façon dont ils sont connectés. Réglez le commu-
tateur d’un amplificateur sur SYNC INV unique-
ment quand les amplificateurs sont connectés de
façon synchrone avec un montage en pont ex. Pour
régler le commutateur sur SYNC ou SYNC INV,
retirez la vis et la butée. Retirez la vis et la butée
après avoir vérifié que les connexions sont cor-
rectes. Pour en savoir plus sur le commutateur
MODE SELECT, reportez-vous à la section
“Connexion des câbles des haut-parleurs”.
Commande de la fréquence
de coupure pour LPF
La fréquence de coupure peut être
choisie entre 40 Hz et 240 Hz.
Commande de fréquence de l’ac-
centuation des graves
Cette commande permet de choisir la
fréquence, entre 40 Hz et 120 Hz, autour
de laquelle doit s’effectuer l’accentua-
tion.
