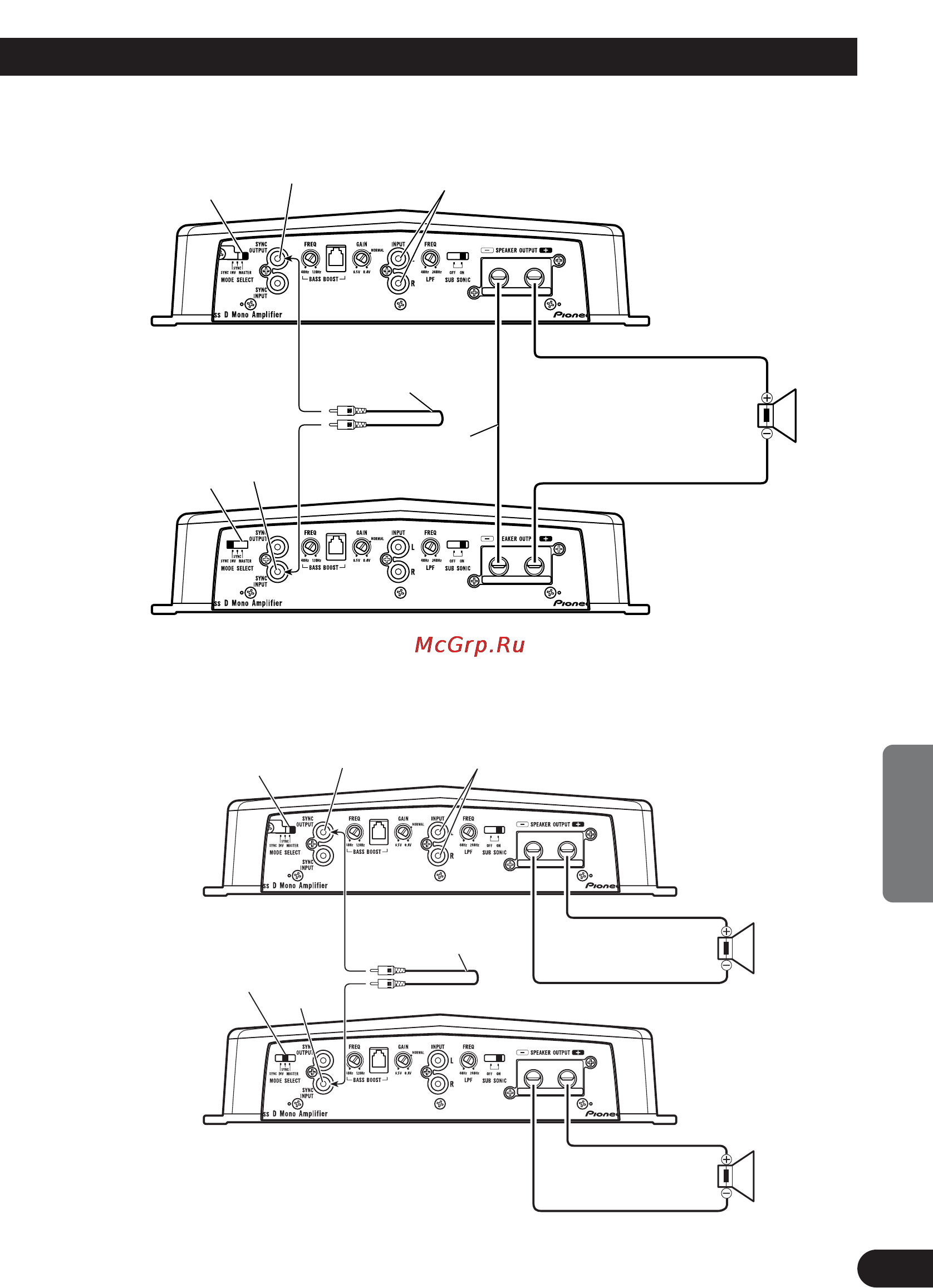

Due amplificatori (esempio di collegamento in parallelo)
• Impiegare esclusivamente altoparlanti con impedenza compresa tra 2
Ω
e 16
Ω
. In caso di collegamento in
parallelo di più altoparlanti è necessario verificare che il valore d’impedenza artificiale sia di almeno 2
Ω
.
Due amplificatori
Come collegare con
spine tipo RCA
(venduto a parte).
Come collegare i cavi
degli altoparlanti
(venduto a parte).
Il commutatore MODE
SELECT deve trovarsi nella
posizione SYNC. Prima di
impostare la posizione
rimuovere la vite ed il
dispositivo di arresto.
Il commutatore MODE
SELECT deve trovarsi nella
posizione MASTER.
Da collegare all’impianto stereo del veicolo. Per dettagli
in merito si prega di vedere la sezione “Schema di
collegamento”.
da 2
Ω
a 16
Ω
2 400 W
(2 Ω)
SYNC OUTPUT
Il commutatore MODE
SELECT deve trovarsi nella
posizione MASTER.
Da collegare all’impianto stereo del veicolo. Per
dettagli in merito si prega di vedere la sezione
“Schema di collegamento”.
SYNC
INPUT
SYNC OUTPUT
SYNC
INPUT
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC
INV. Prima di impostare
la posizione rimuovere
la vite ed il dispositivo
di arresto.
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
da 1
Ω
a 8
Ω
1 200 W
(1 Ω)
Come collegare con
spine tipo RCA
(venduto a parte).
• Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
