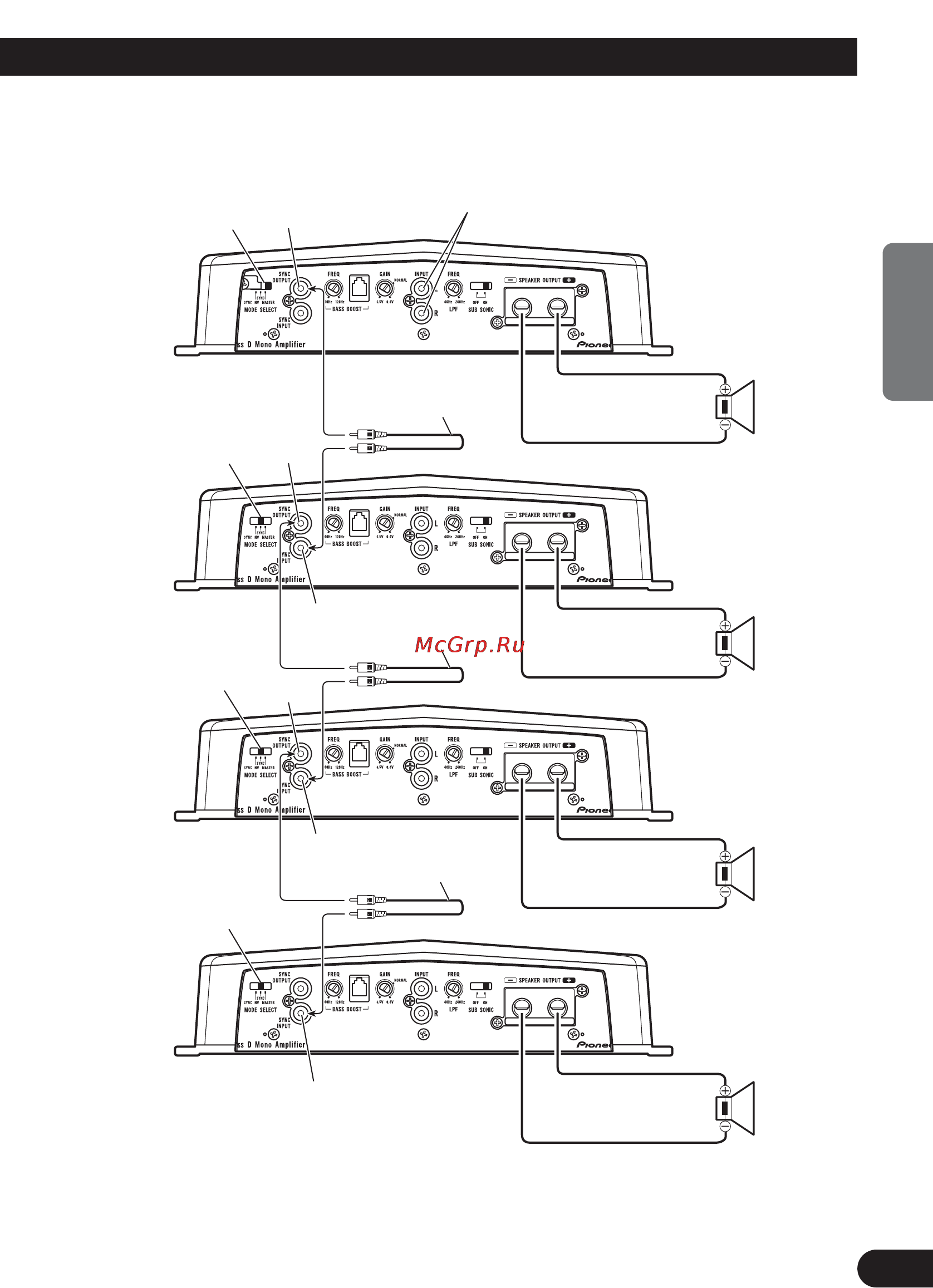

Cuatro amplificadores
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
• Utilice altavoces con una impedancia de 1 Ω a 8 Ω.
SYNC
OUTPUT
SYNC
INPUT
1 Ω a 8 Ω
1 200 W
(1 Ω)
1 Ω a 8 Ω
1200 W
(1 Ω)
1 Ω a 8 Ω
1 200 W
(1 Ω)
1 Ω a 8 Ω
1 200 W
(1 Ω)
El interruptor MODE
SELECT debe estar en la
posición MASTER.
Conecte a un equipo estéreo de automóvil. Para los
detalles, consulte la sección “Diagrama de conexión”.
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
El interruptor MODE
SELECT debe estar en
la posición SYNC.
Antes de ajustar a la
posición, quite el
tornillo y el retenedor.
SYNC OUTPUT
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
El interruptor MODE
SELECT debe estar en
la posición SYNC.
Antes de ajustar a la
posición, quite el
tornillo y el retenedor.
El interruptor MODE
SELECT debe estar en
la posición SYNC.
Antes de ajustar a la
posición, quite el
tornillo y el retenedor.
