Pioneer PRS-D1200SPL [13/128] English
![Pioneer PRS-D1200SPL [13/128] English](/views2/1002057/page13/bgd.png)
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

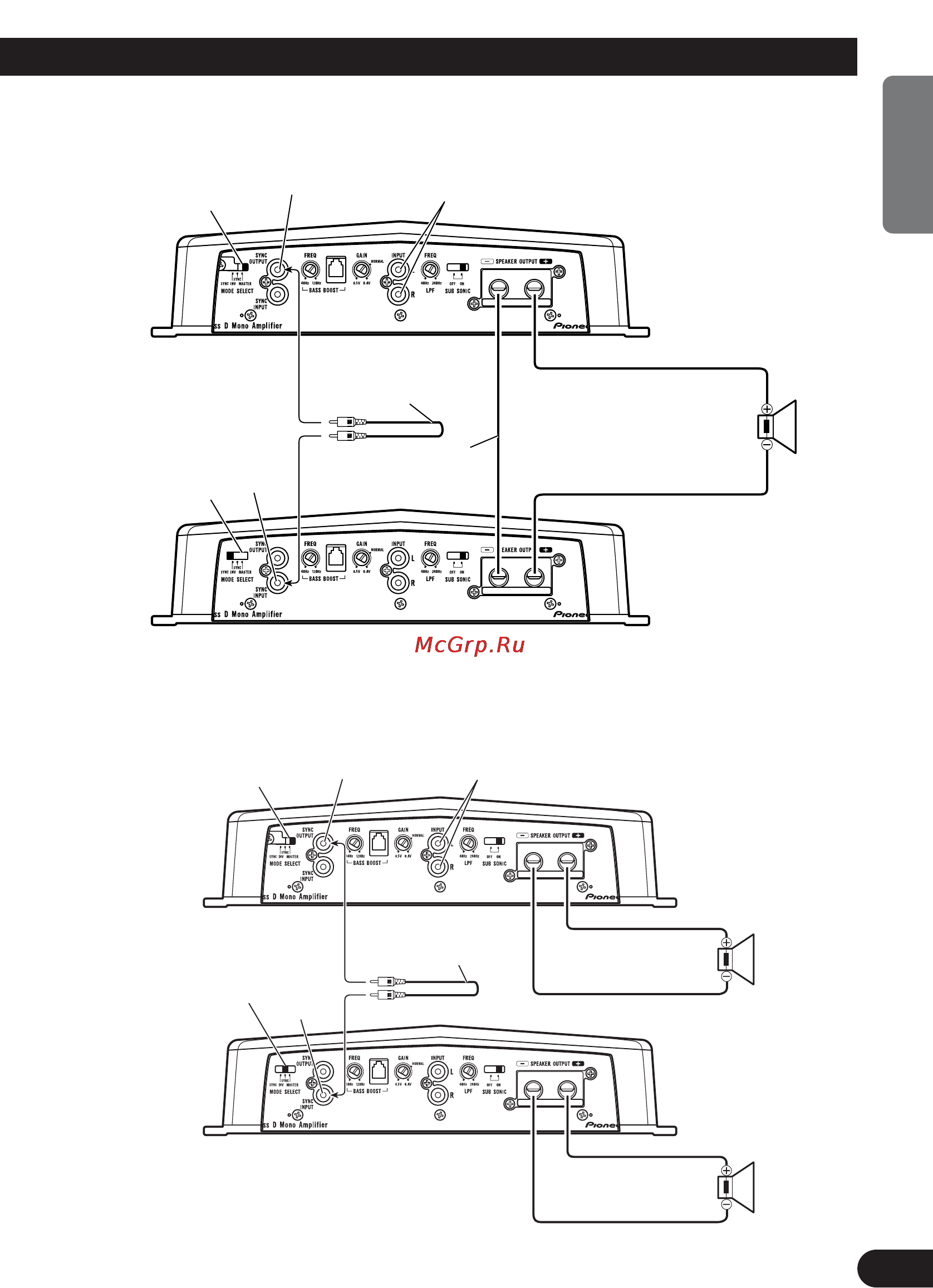

Two Amplifier (Ex. Bridge)
• Only use speakers having an impedance of 2 Ω to 16 Ω. In addition, in the case of connecting multiple
speakers with a bridge, check that the synthetic impedance is at least 2 Ω.
Two Amplifier
Connecting wire with
RCA pin plugs (sold
separately).
Connecting
speaker wire
(sold separately).
MODE SELECT switch
must be in SYNC position.
Before setting to the posi-
tion, remove the screw and
the stopper.
MODE SELECT switch
must be in MASTER position.
Connect to a car stereo.
For details, see the “Connection Diagram”.
SYNC OUTPUT
MODE SELECT switch must
be in MASTER position.
Connect to a car stereo.
For details, see the “Connection Diagram”.
SYNC
INPUT
SYNC OUTPUT
SYNC
INPUT
MODE SELECT switch
must be in SYNC INV
position. Before setting
to the position, remove
the screw and the stop-
per.
Connecting wire
with RCA pin plugs
(sold separately).
• Use speakers having an impedance from 1 Ω to 8 Ω.
2 Ω to
16 Ω
2 400 W
(2 Ω)
1 Ω to 8 Ω
1 200 W
(1 Ω)
1 Ω to 8 Ω
1 200 W
(1 Ω)
