Pioneer PRS-D1200SPL [69/128] Français
![Pioneer PRS-D1200SPL [69/128] Français](/views2/1002057/page69/bg45.png)
14
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

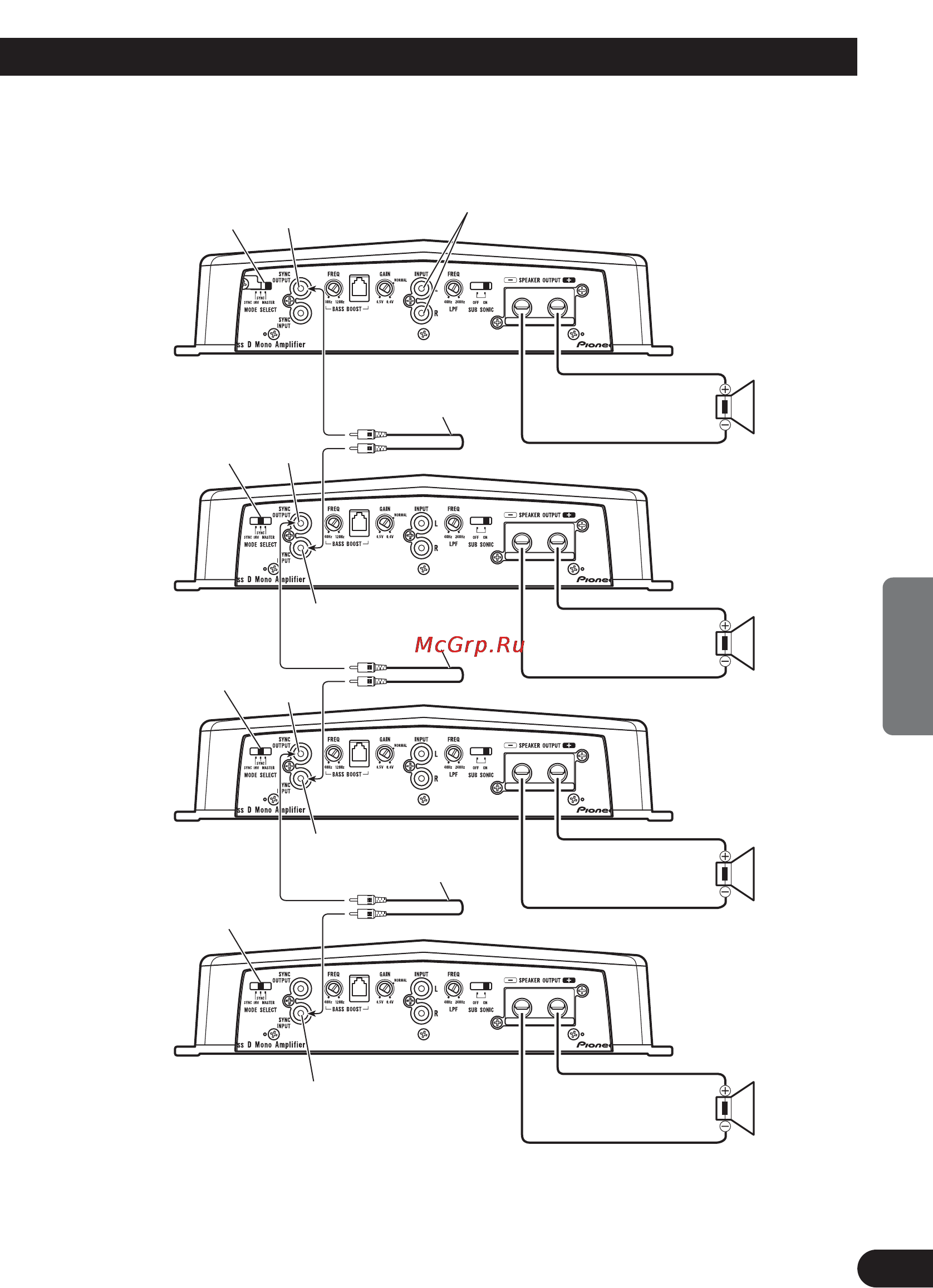

Quatre amplificateurs
Le commutateur MODE
SELECT doit être sur la
position MASTER.
Connectez à un autoradio.
Pour les détails, référez-vous à la section
“Schéma de raccordement”.
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Le commutateur MODE
SELECT doit être sur la
position SYNC. Avant
de le placer sur cette
position, retirez la
vis et la butée.
SYNC OUTPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
• Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.
SYNC
OUTPUT
SYNC
INPUT
1 Ω à 8 Ω
1 200 W
(1 Ω)
1 Ω à 8 Ω
1200 W
(1 Ω)
1 Ω à 8 Ω
1 200 W
(1 Ω)
1 Ω à 8 Ω
1 200 W
(1 Ω)
Le commutateur MODE
SELECT doit être sur la
position SYNC. Avant
de le placer sur cette
position, retirez la
vis et la butée.
Le commutateur MODE
SELECT doit être sur la
position SYNC. Avant
de le placer sur cette
position, retirez la
vis et la butée.
