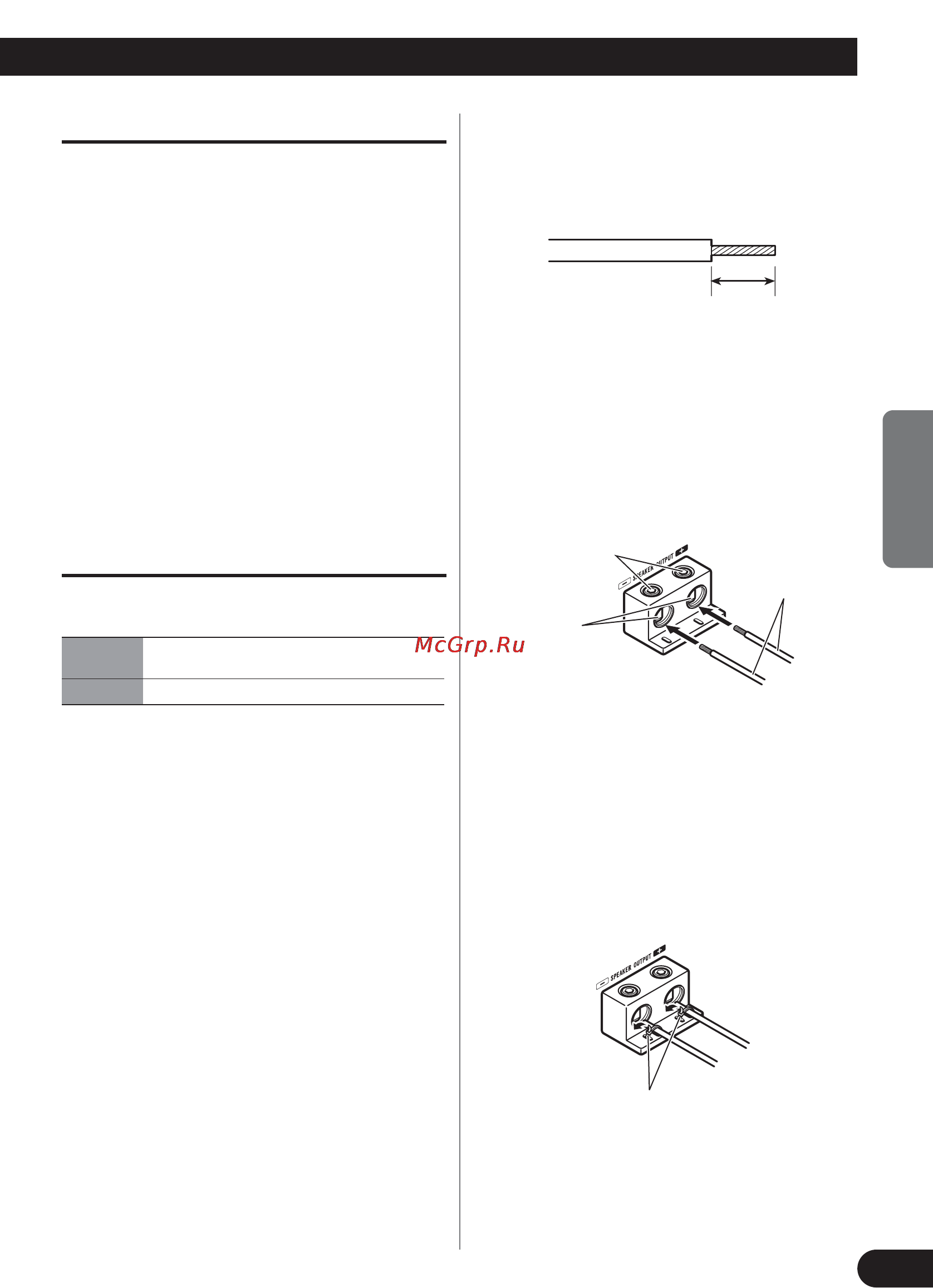

Pioneer PRS-D1200SPL [45/128] Anschluss der lautsprecher
![Pioneer PRS-D1200SPL [45/128] Anschluss der lautsprecher](/views2/1002057/page45/bg2d.png)
Lötfreie Verbindungen
• Da sich der Draht mit der Zeit lockert, muss er
regelmäßig überprüft und, falls erforderlich,
festgezogen werden.
• Löten oder binden Sie die Enden der verdrehten
Leiter nicht.
• Achten Sie beim Befestigen darauf, den
Schutzmantel des Leiters nicht festzuklemmen.
• Verwenden Sie den mitgelieferten Inbusschlüssel,
um die Klemmenschrauben des Verstärkers zu
lockern und festzuziehen. Sichern Sie den Draht
immer richtig mit den Anschlussschrauben. Da ein
zu starkes Festziehen der Anschlussschrauben der
System-Fernbedienung jedoch zu einer
Beschädigung des Leiters führen kann, achten Sie
darauf, die Schrauben nicht zu stark festzuziehen,
indem Sie beim Festziehen auf den Zustand des
Leiters achten.
Anschluss der Lautsprecher-
Ausgang-Klemmen
Größe der Lautsprecherdrähte
Kabellänge kürzer als kürzer als kürzer als
5,2 m 8,2 m 13,4 m
Drahtstärke 8 AWG 6 AWG 4 AWG
1. Entfernen Sie den Mantel an den
Enden der Lautsprecherkabel um
ca. 18 mm bis 20 mm mit einer
Kneifzange oder einem Schneider.
2. Schließen Sie die
Lautsprecherkabel an die
Lautsprecherausgangklemmen an.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
3. Die Kabelbinder in die Schlitze
geben und um die Kabel winden.
• Kabelbinder um die Kabelisolierung, nicht um
den blanken Draht winden.
• Schneiden Sie zu überflüssige Teile des
Drahtes ab.
8
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Klemmenschraube
Lautsprecher-
Ausgangklemme
Lautsprecherkabel
18 mm bis 20 mm
Kabelbinder
