Pioneer PRS-D1200SPL [78/128] Regolazione di questa unità
![Pioneer PRS-D1200SPL [78/128] Regolazione di questa unità](/views2/1002057/page78/bg4e.png)
5

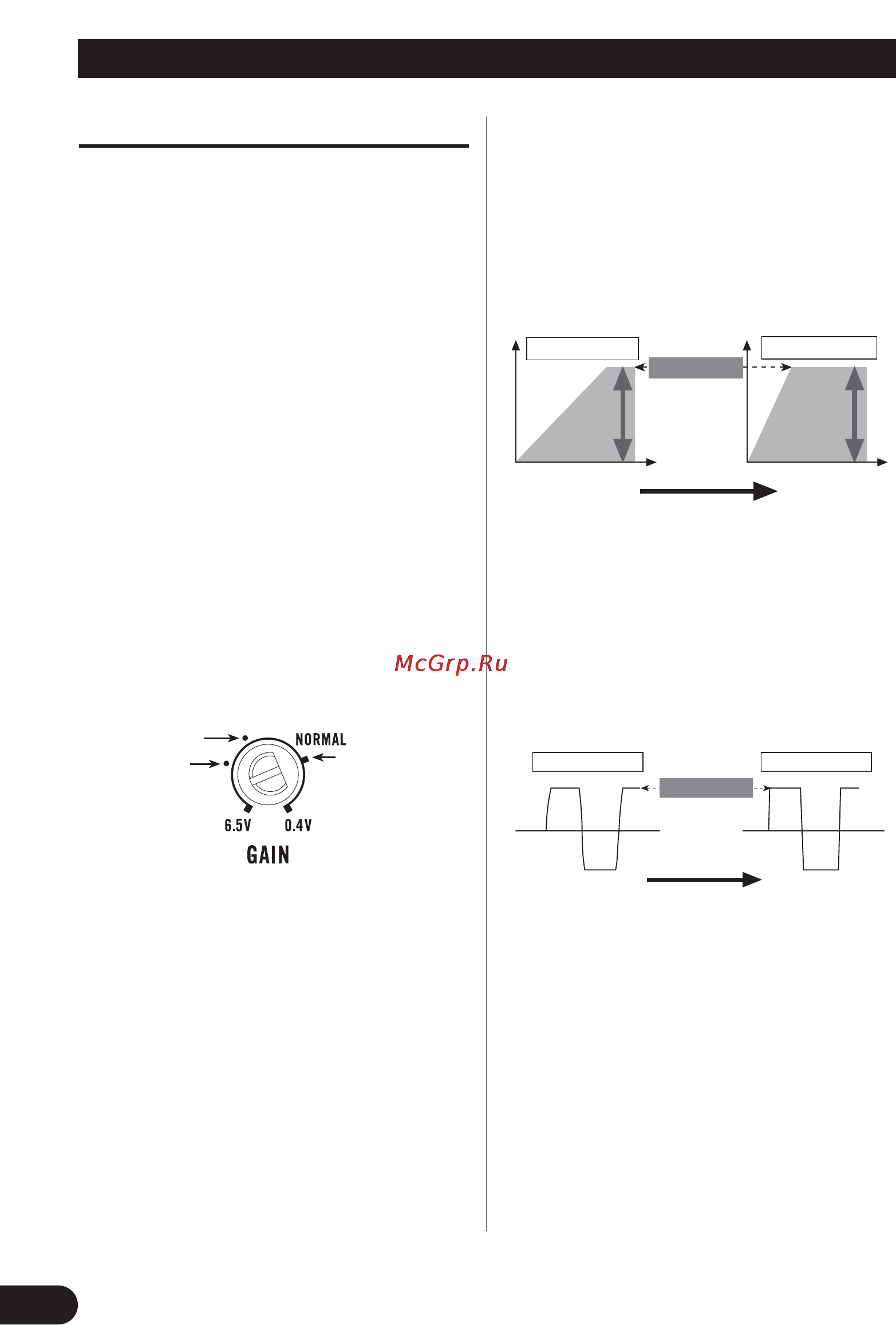

Regolazione di questa unità
Regolazione corretta del guadagno
• Questa unità è provvista di una funzione di pro-
tezione il cui scopo è prevenire l’insorgere di mal-
funzionamenti nell’unità stessa e nei diffusori a
causa dell’eccessiva potenza del segnale d’uscita
oppure di un utilizzo o di collegamenti non corret-
ti.
• In caso di uscita di un segnale di eccessiva inten-
sità, questa funzione lo azzera completamente nel-
l’arco di pochi secondi. Non si tratta quindi di un
malfunzionamento dell’unità. Riducendo il vol-
ume dell’unità principale l’uscita audio infatti si
ripristinerà.
• All’azzeramento del volume del segnale d’uscita,
il controllo di guadagno di questo apparecchio
potrebbe risultare non adeguatamente regolato.
Per garantire la continuità dell’uscita audio dell’u-
nità principale a volume elevato è sufficiente
regolare il controllo di guadagno dell’amplifica-
tore al livello più appropriato in funzione del mas-
simo livello di uscita di preamplificazione dell’u-
nità principale stessa.
Controllo di guadagno di questa unità
Non è necessario ridurre il volume dell’unità
principale, poiché interviene il controllo di
segnale d’uscita eccessivo.
Relazione tra il guadagno
dell’amplificatore e la potenza di uscita
dell’unità principale
• Elevando il guadagno dell’amplificatore ad un
livello non adeguato si otterrà l’aumento della dis-
torsione contro solo un lieve aumento di potenza.
Forma d’onda del segnale con uscita ad
alto volume tramite controllo di guadagno
dell’amplificatore
• Ad elevati livelli d’uscita la forma d’onda del seg-
nale presenta distorsione ed aumentando il
guadagno dell’amplificatore la potenza varia solo
di poco.
• Qualora di tanto in tanto il suono d’uscita venga
azzerato pur dopo aver ridotto il volume dell’unità
principale e regolato adeguatamente il controllo di
guadagno dell’amplificatore, si invita a rivolgersi
ad un centro di assistenza PIONEER autorizzato.
Guadagno normale Guadagno massimo
Parità di potenza
Guadagno di
amplificazione
(normale)
Forma d’onda
del segnale
Guadagno di
amplificazione
(massimo)
Forma d’onda
del segnale
Guadagno normale
Guadagno massimo
Guadagno di
amplificazione
(normale)
Guadagno di
amplificazione
(massimo)
Volume dell’unità principale
Potenza
Volume dell’unità principale
Parità di potenza
Potenza
Livello
preamplificazione: 2 V
(Standard: 500 mV)
Livello
preamplificazione
:
4 V
Livello
preamplificazione:
6,5 V
