13
Come collegare l’unità

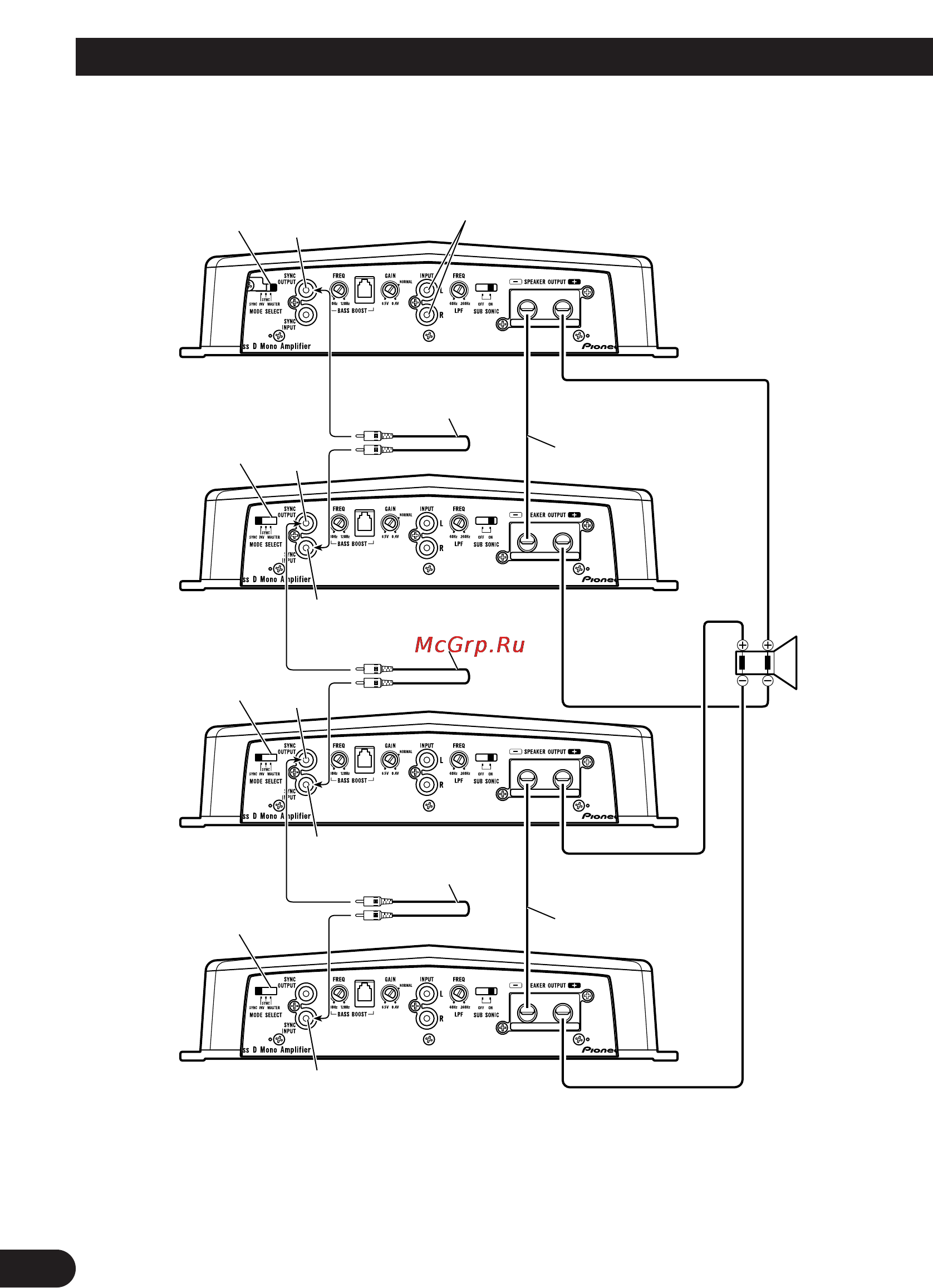

Quattro amplificatori (esempio di collegamento in parallelo)
Il commutatore MODE
SELECT deve trovarsi nella
posizione MASTER.
Come collegare con
spine tipo RCA
(venduto a parte).
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC
INV. Prima di impostare
la posizione rimuovere la
vite ed il dispositivo di
arresto.
Da collegare all’impianto stereo del veicolo. Per dettagli in
merito si prega di vedere la sezione “Schema di collegamento”.
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC
INV. Prima di impostare
la posizione rimuovere la
vite ed il dispositivo di
arresto.
Il commutatore MODE
SELECT deve trovarsi
nella posizione SYNC
INV. Prima di
impostare la posizione
rimuovere la vite ed il
dispositivo di arresto.
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con
spine tipo RCA
(venduto a parte).
Come collegare i cavi
degli altoparlanti
(venduto a parte).
• Impiegare esclusivamente altoparlanti con impedenza compresa tra 2
Ω
e 16
Ω
. In caso di collegamento in
parallelo di più altoparlanti è necessario verificare che il valore d’impedenza artificiale sia di almeno 2
Ω
.
da 2
Ω
a 16
Ω
4 800 W
(2 Ω
DVC)
Come collegare i cavi
degli altoparlanti
(venduto a parte).
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC
INPUT
SYNC
INPUT
