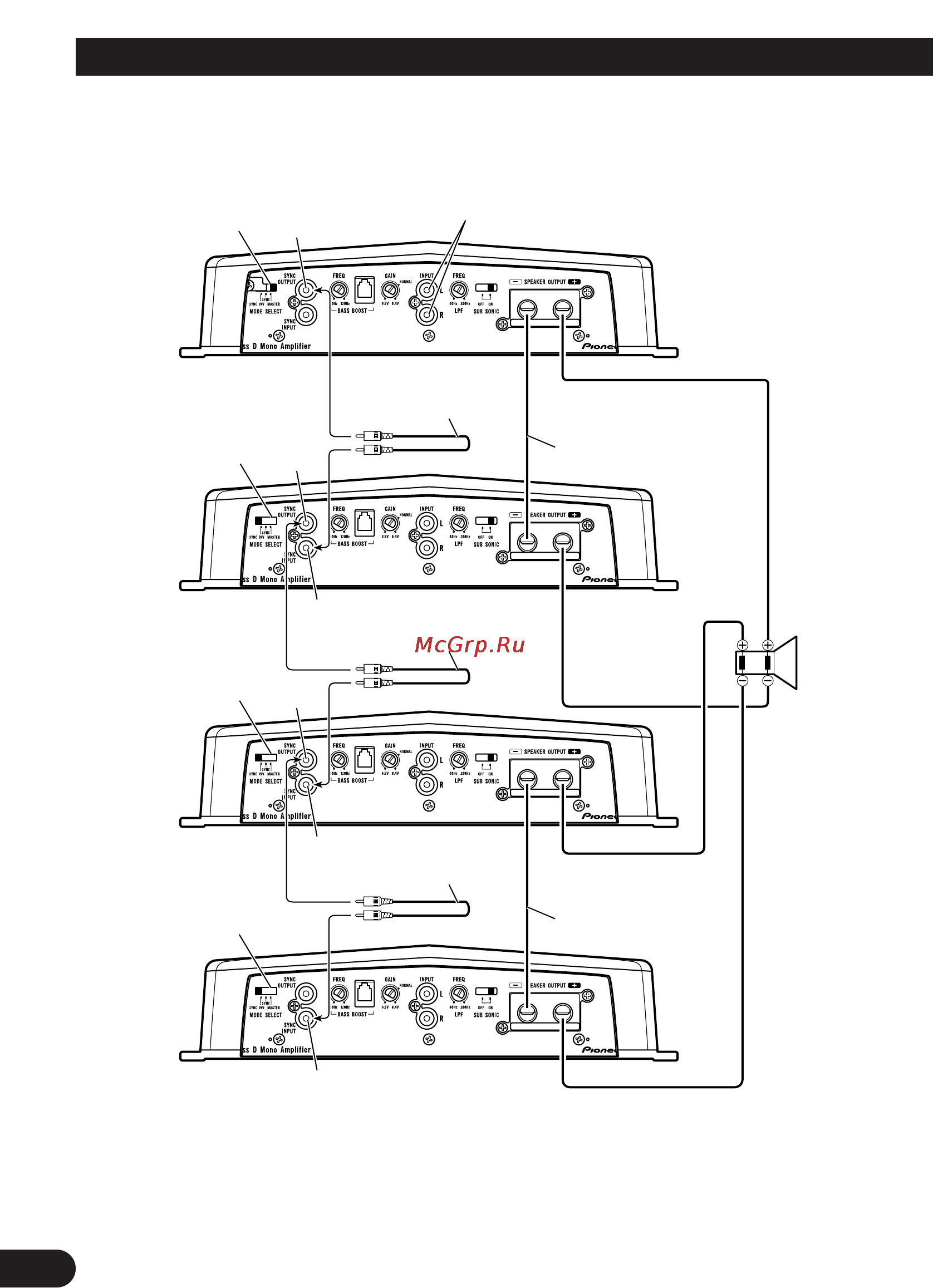

Connecting the Unit
Four Amplifier (Ex. Bridge)
MODE SELECT switch
must be in MASTER
position.
Connecting wire with
RCA pin plugs (sold
separately).
MODE SELECT
switch must be in
SYNC INV position.
Before setting to the
position, remove the
screw and the stopper.
Connect to a car stereo.
For details, see the
“Connection Diagram”.
MODE SELECT
switch must be in
SYNC INV position.
Before setting to the
position, remove the
screw and the stopper.
Connecting wire with RCA
pin plugs (sold separately).
Connecting wire with
RCA pin plugs (sold
separately).
Connecting speaker
wire (sold separately).
• Only use speakers having an impedance of 2 Ω to 16 Ω. In addition, in the case of connecting multiple
speakers with a bridge, check that the synthetic impedance is at least 2 Ω.
2 Ω to 16 Ω
4 800 W
(2 Ω DVC)
Connecting speaker
wire (sold separately).
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC
INPUT
SYNC
INPUT
MODE SELECT
switch must be in
SYNC INV position.
Before setting to the
position, remove the
screw and the stopper.
