Установка и настройка
Установка драйвера принтера в ОС Windows
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 29
Шаг 8. В окне Приветствие выберите действие, которое необходимо выполнить.
a. Выберите действие Modify (Изменить), чтобы обновить более раннюю
версию драйвера принтера, нажмите кнопку Next (Далее) и следуйте
указаниям на экране. По завершении процесса обновления будет
предложено перезагрузить компьютер. Перезагрузите компьютер.
Обновление завершено.
b. Выберите действие Remove (Удалить ), чтобы удалить более раннюю
версию драйвера принтера, нажмите кнопку Next (Далее) и следуйте
указаниям на экране. По завершении процесса удаления будет
предложено перезагрузить компьютер. Перезагрузите компьютер
иповторите действия, начиная с Шага 1.

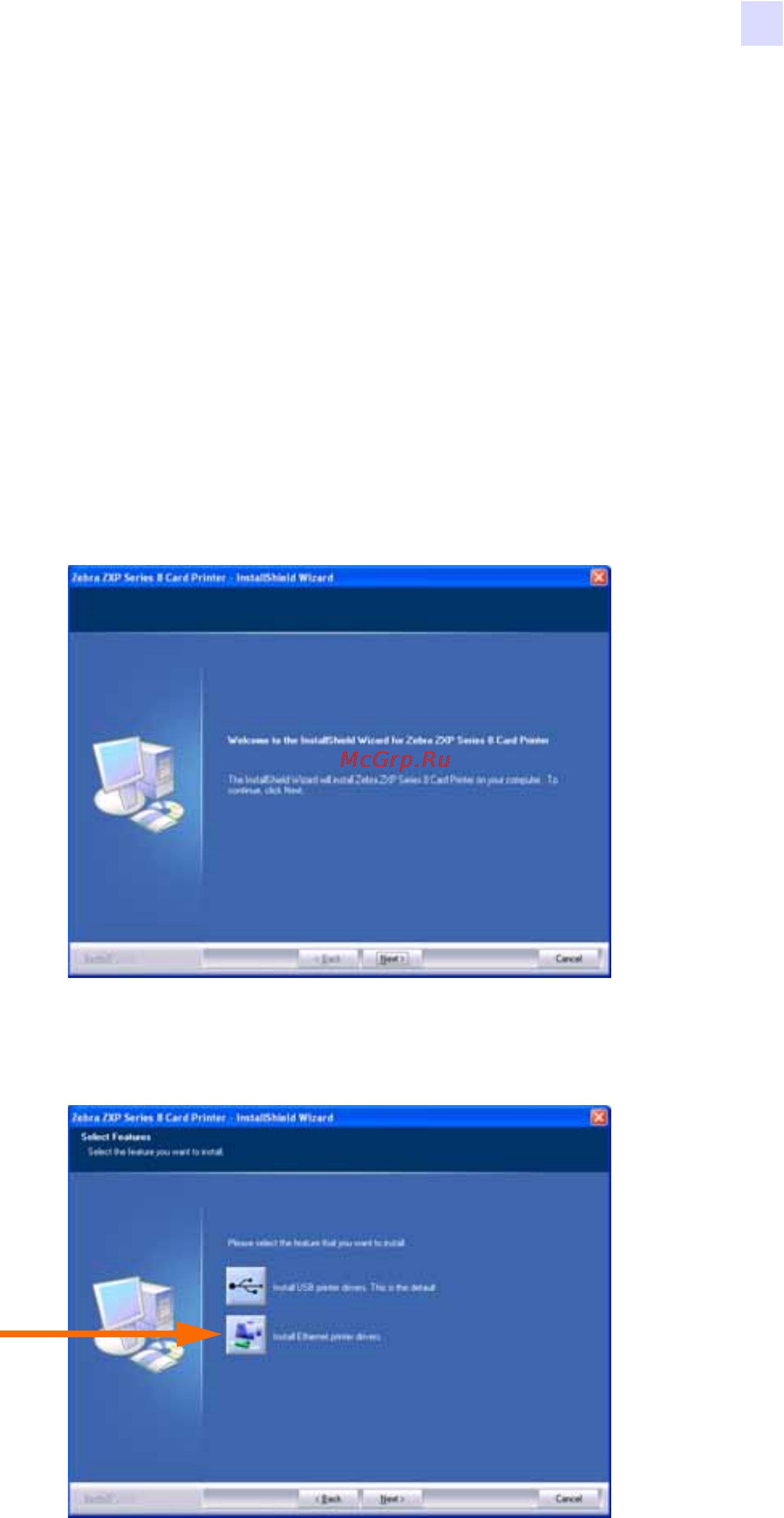

Шаг 9. Откроется окно мастера установки InstallShield Wizard. Чтобы продолжить
установку, нажмите кнопку Next (Далее).
Шаг 10. Выберите пункт
Install Ethernet printer drivers (Уста н овит ь драйвер
принтера для Ethernet) и нажмите кнопку Next (Далее).
