30 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка
Установка драйвера принтера в ОС Windows

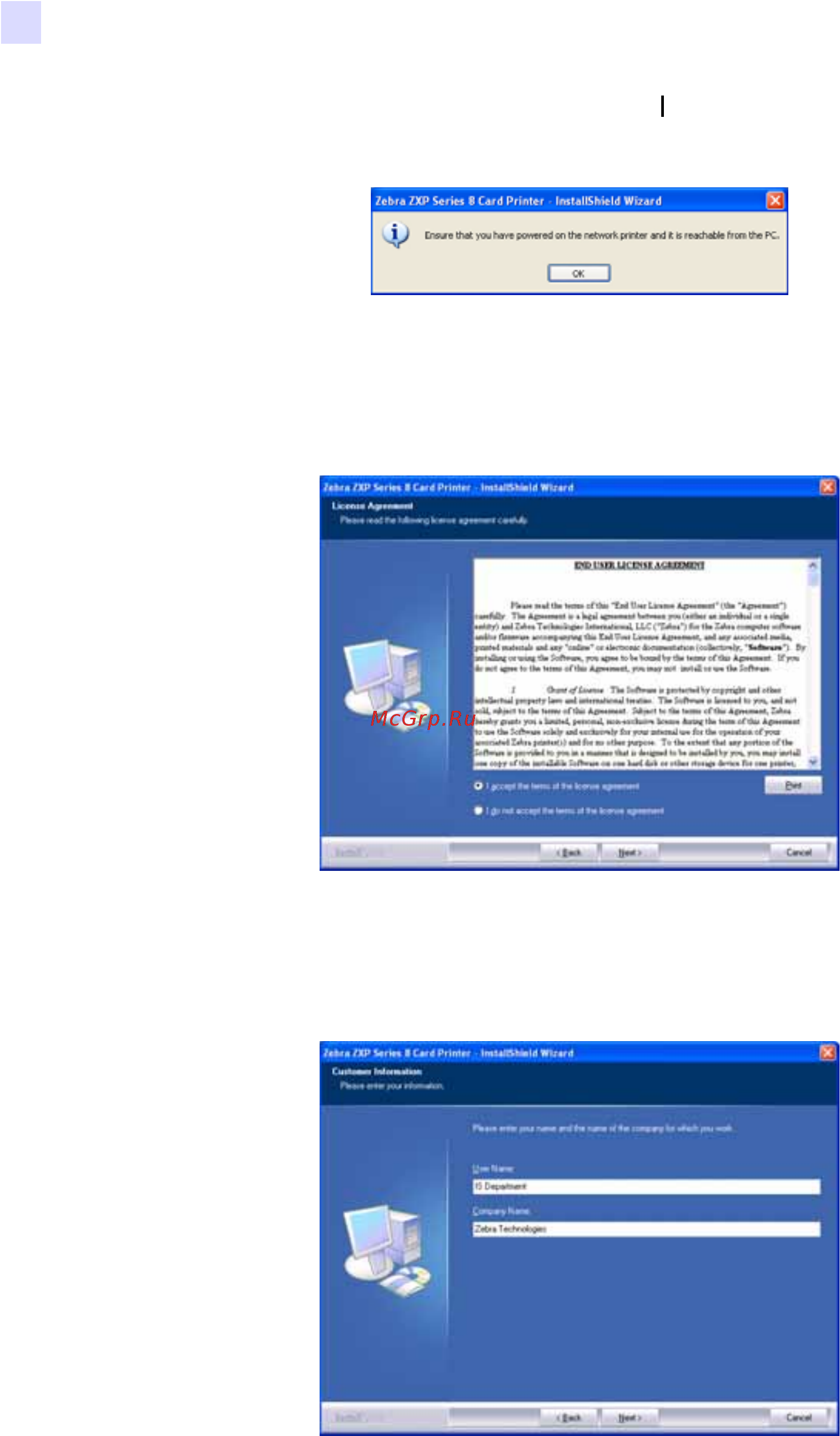

Шаг 11. Убедитесь, что сетевой принтер включен () и доступен скомпьютера,
азатем нажмите кнопку OK.
Шаг 12. Откроется окно License Agreement (Лицензионное соглашение).
Чтобы продолжить установку, выберите пункт I accept the terms of the license
agreement (Я принимаю условия лицензионного соглашения) и нажмите кнопку
Next (Далее).
Шаг 13. Откроется окно Customer Information (Сведения о владельце). Введите свое
имя и наименование организации, в которой вы работаете, а
затем нажмите
кнопку Next (Далее).
