Установка и настройка
Установка драйвера принтера в ОС Windows
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 31

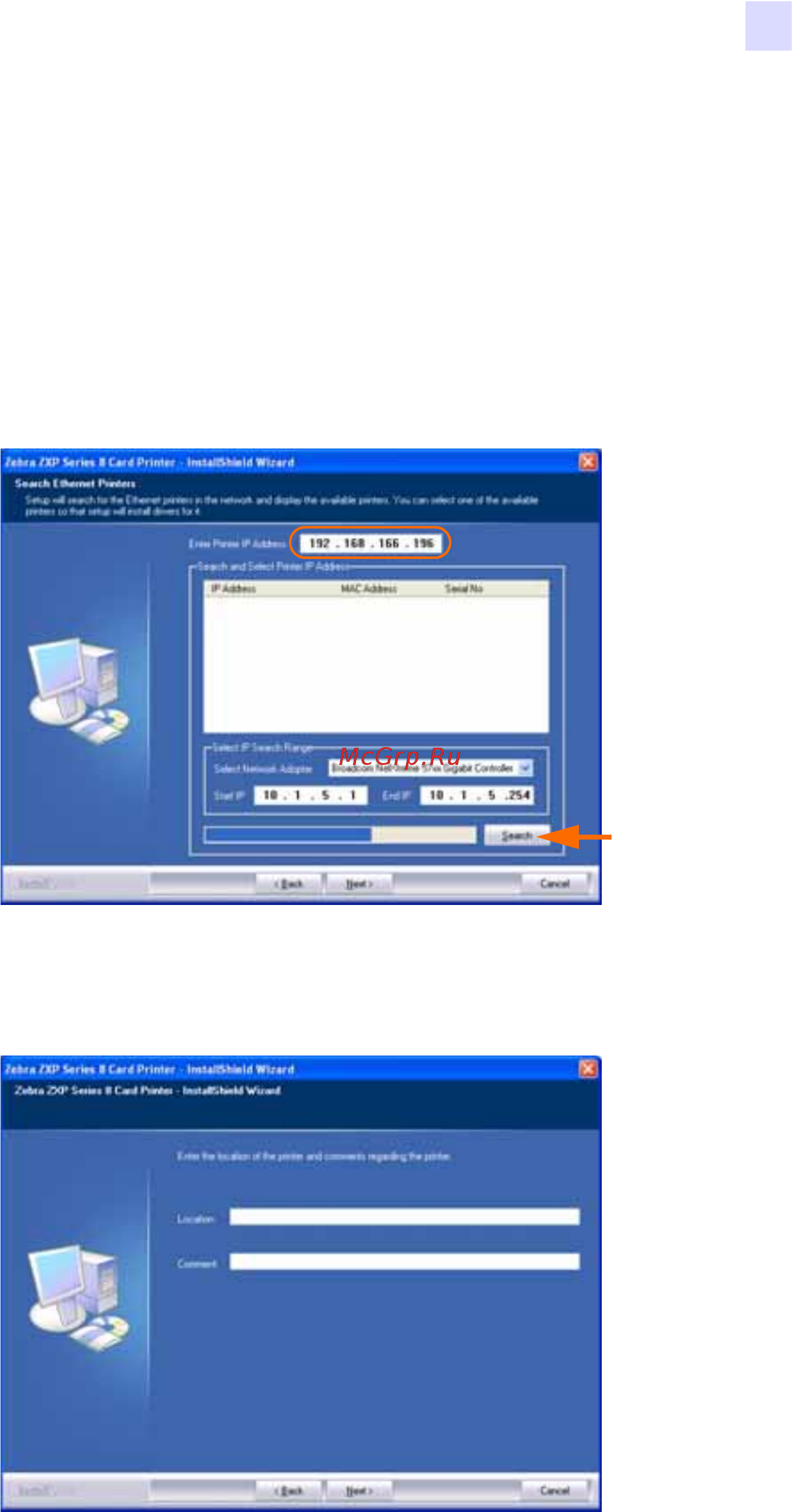

Шаг 14. Укажите принтер:
• Нажмите кнопку Search (Поиск), обозначенную стрелкой на рисунке,
чтобы найти все Ethernet-принтеры в сети, выберите нужный принтер
инажмите кнопку Next (Далее).
- или -
• Непосредственно укажите IP-адрес принтера (пример адреса обведен
на рисунке) и нажмите кнопку Next (Далее).
Шаг 15. Укажите, где находится принтер, и добавьте необходимые комментарии,
а затем нажмите кнопку
Next (Далее).
Шаг 16. Откроется окно Choose Destination Location (Выберите место назначения).
