32 Принтер для карточек Zebra ZXP Series 8 P1011091-151 Вер. B
Установка и настройка
Установка драйвера принтера в ОС Windows

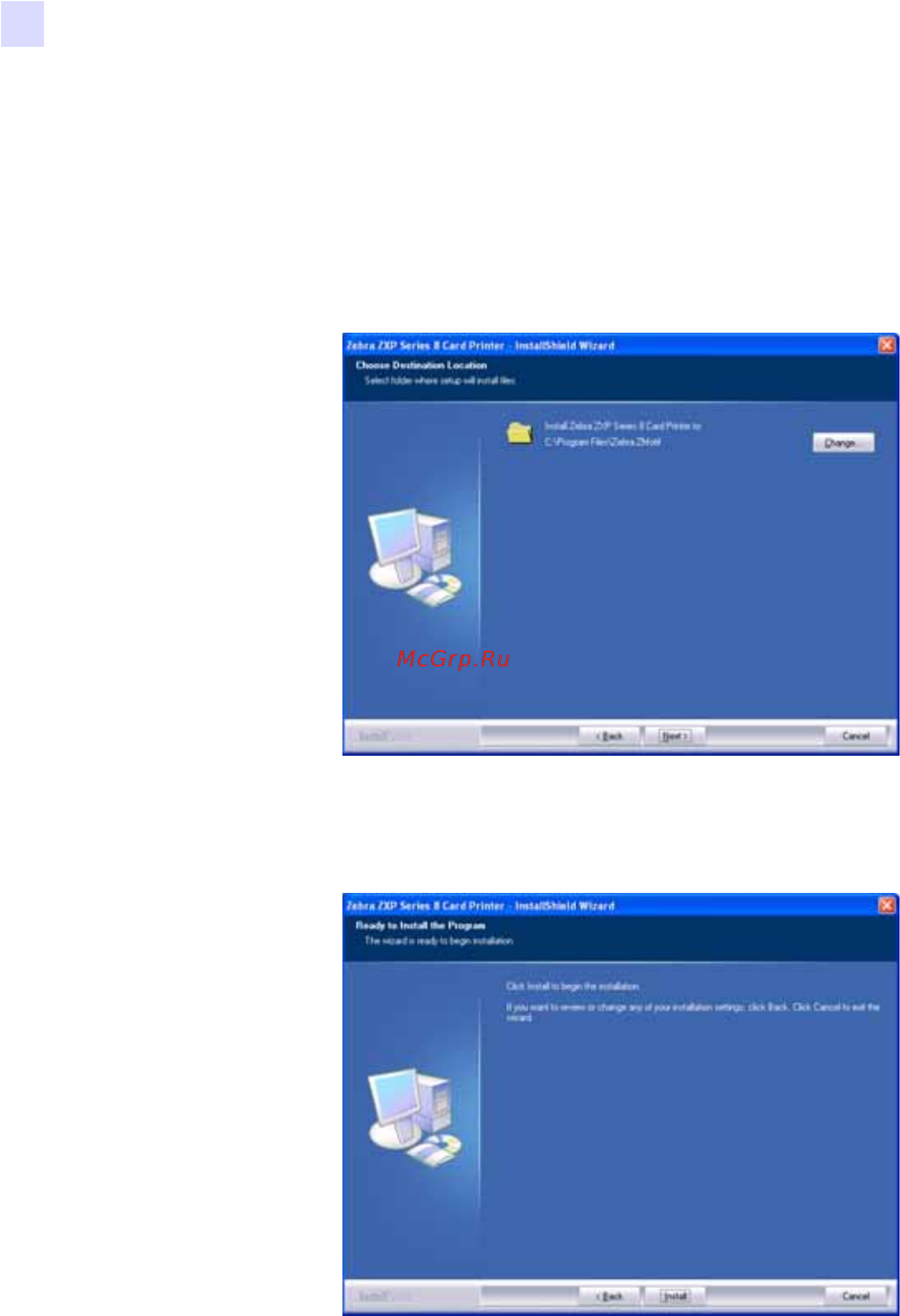

• Чтобы принять предлагаемое по умолчанию место назначения,
куда программа установки поместит файлы, нажмите кнопку Next (Далее).
- или -
• Нажмите кнопку Change (Изменить), выберите папку для копирования
файлов и нажмите кнопку Next (Далее).
Шаг 17. Откроется окно Ready to Install the Program (Приложение готово
кустановке). Для продолжения нажмите кнопку Install (Уст а н овит ь ).
Шаг 18. За состоянием процесса установки можно
наблюдать в окне Setup Status
(Состояние установки).
