Установка и настройка
Установка драйвера принтера в ОС Windows
P1011091-151 Вер. B Принтер для карточек Zebra ZXP Series 8 33

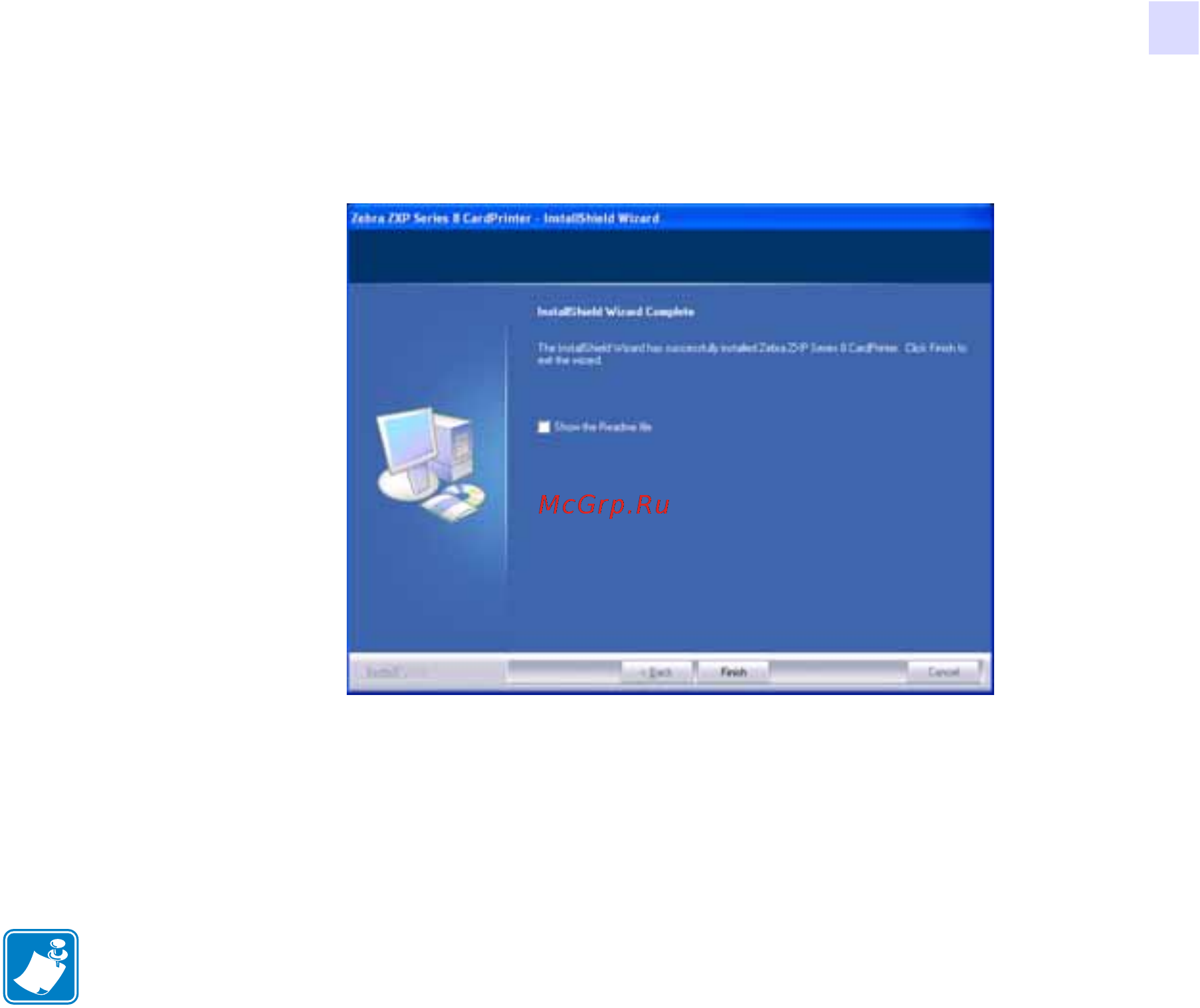

Шаг 19. При появлении окна InstallShield Wizard Complete нажмите кнопку Finish.
Шаг 20. На этом установка Ethernet-драйвера будет завершена.
Шаг 21. Чтобы использовать принтер, выберите его так же, как и любой другой
принтер, подключенный к сети Ethernet.
Примечание • Возможно, потребуется изменить параметры карточки (ее тип,
ориентацию и т. д.), кодировку и/или параметры панели черного с помощью драйвера
принтера. См. раздел Настройка печати на стр.60.
