![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [101/124] Наклон](/views2/1474165/page101/bg65.png)

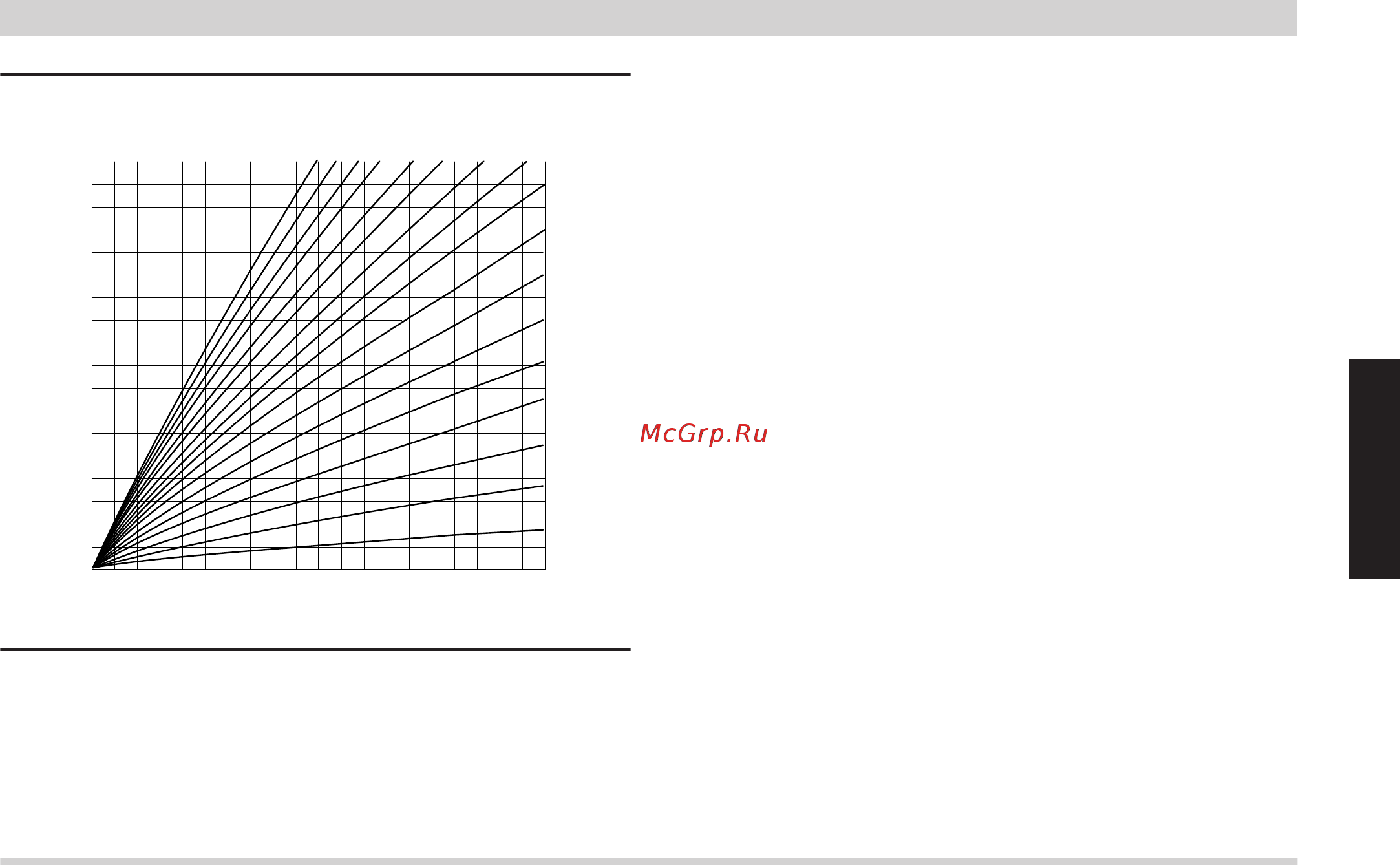

0,2
Наружная температура, °C
Темп. котловой воды
или температура подачи, °C
Наклон
2,4
2,6
2,8
3,0
3,2
3,4
90
80
70
60
50
40
30
0 -5 -10 -15 -20510
2,0
2,2
0,4
0,6
0,8
1,0
1,2
1,4
-30-25
100
110
1,6
1,8
1520
Технические данные
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Номинальный ток 6 A~
Потребляемая мощность 5 Вт
Класс защиты I
Степень защиты IP 20 D согласно EN
60529, обеспечить при
монтаже
Принцип действия тип 1B согласно
EN 60 730-1
Допустимая температура окружающей
среды
– эксплуатация
от 0 до +40 ℃
использование в жи-
лых помещениях и в
котельных (при нор-
мальных окружающих
условиях)
– хранение и транспортировка от −20 до +65 °C
Номинальная нагрузочная способность
релейных выходов
sÖ
Насос отопительного контура
4(2) A, 230 В~
sA
Насос загрузки емкостного водона-
гревателя 4(2) A, 230 В~
sK
Циркуляционный насос ГВС
4(2) A, 230 В~
fA
Горелка
4(2) A, 230 В~
Только с дополнительным модулем (для водогрейных котлов
фирмы Viessmann входит в комплект поставки):
lÖ
Горелка, 2-ступенчатая 1(0,5) A, 230 В~
lÖ
Горелка, модулируемая 0,1 (0,05) A, 230 В~
Всего макс. 6 A, 230 В~
Состояние при поставке
■ Контроллер со встроенной панелью управления
■ Датчик наружной температуры
■ Датчик температуры котла
■ Датчик температуры емкостного водонагревателя
■ Пакет с технической документацией
Отопительная установка с емкостным водонагревателем
Для регулятора температуры емкостного водонагревателя необ-
ходимо отдельно заказать насос с обратным клапаном.
Отопительная установка с отопительным контуром со сме-
сителем
Для отопительного контура со смесителем необходим комплект
привода смесителя (принадлежность).
Информационный обмен
Для информационного обмена с другими контроллерами необхо-
дим телекоммуникационный модуль LON (принадлежность).
Контроллеры
(продолжение)
Напольные водогрейные котлы
VIESMANN
101
5829 424 RU
