![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [44/124] Продолжение](/views2/1474165/page44/bg2c.png)
h
g
a
b
BO
HR
Z
WW
HV
KW/E
c
d
e
f
SPR

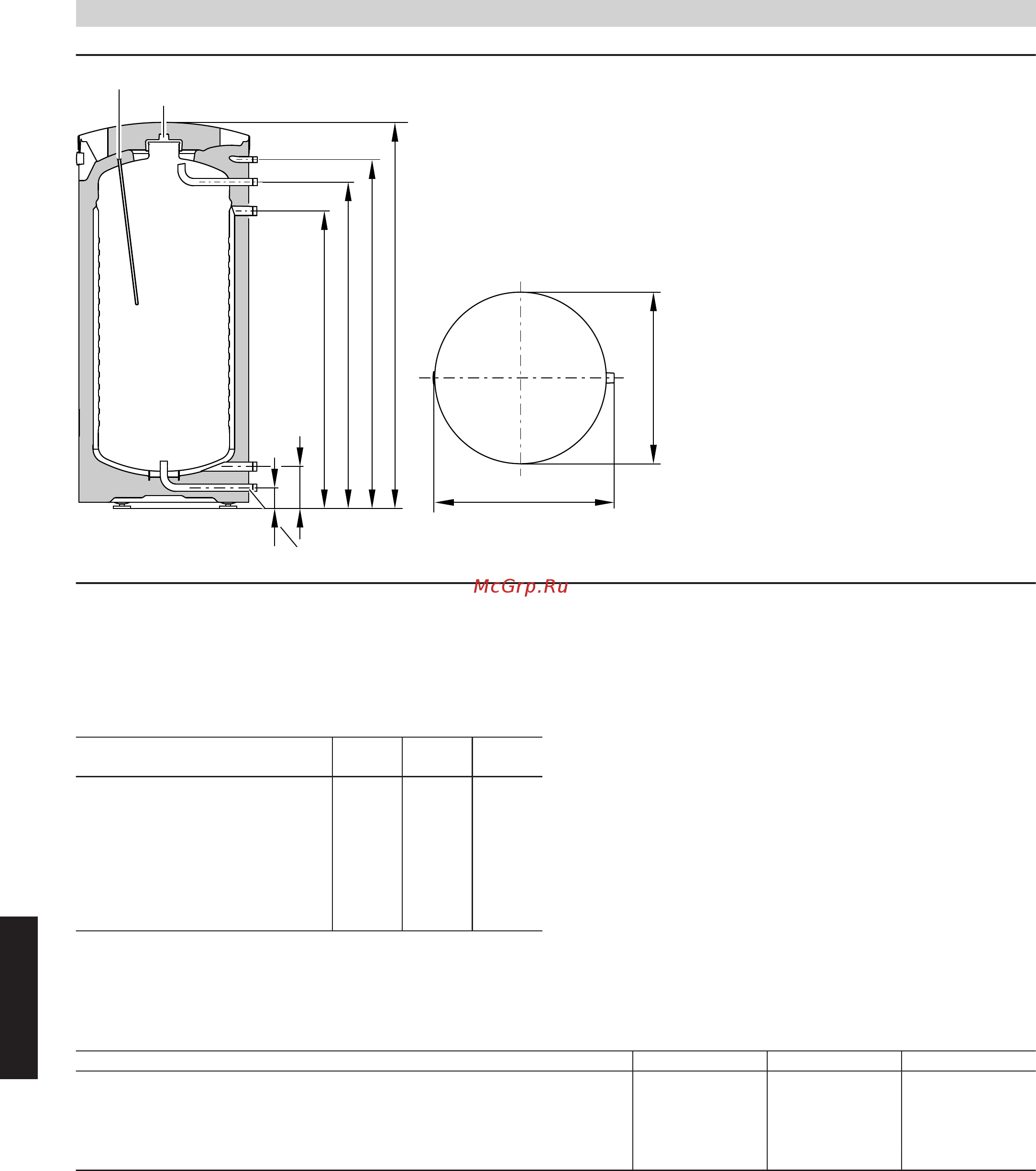

BÖ Отверстие для визуального контроля и чистки
E Патрубок опорожнения
HR Обратная магистраль отопительного контура
HV Подающая магистраль отопительного контура
KW Трубопровод холодной воды
SPR Погружная гильза для датчика температуры емкостного
водонагревателя или терморегулятора
WW Трубопровод горячей воды
Z Циркуляционный трубопровод
Таблица размеров
Объем водонагревате-
ля
л 130 160 200
a мм 633 633 633
b мм 667 667 667
c мм 1111 1203 1423
d мм 975 1067 1287
e мм 892 984 1204
f мм 785 877 1097
g мм 155 155 155
h мм 77 77 77
Коэффициент производительности N
L
согласно DIN 4708
Температура запаса воды в емкостном водонагревателе T
вод.
=
температура холодной воды на входе + 50 K
+5 K/-0 K
Объем водонагревателя л 130 160 200
Коэффициент производительности N
L
при температуре подачи теплоносителя
90 °C 2,4 3,3 6,8
80 °C 1,9 2,9 5,2
70 °C 1,4 2,0 3,2
Указание по коэффициенту производительности N
L
Коэффициент производительности N
L
изменяется в зависимо-
сти от температуры запаса воды в емкостном водонагрева-
теле T
вод.
.
Нормативные показатели
■ T
вод.
= 60 °C → 1,0 × N
L
■ T
вод.
= 55 °C → 0,75 × N
L
■ T
вод.
= 50 °C → 0,55 × N
L
■ T
вод.
= 45 °C → 0,3 × N
L
Емкостный водонагреватель
(продолжение)
44
VIESMANN
Напольные водогрейные котлы
6
5829 424 RU
