Предохранительное устройство для помещения установки
Теплогенераторы Viessmann проверены на соответствие всем
требованиям техники безопасности, допущены к использованию
и оснащены встроенной самозащитой. Непредвиденные внешние
воздействия в очень редких случаях могут привести к выходу
вредного для здоровья угарного газа (CO). Поэтому мы рекомен-
дуем использовать реле контроля CO. Его можно заказать как
отдельную принадлежность (№ заказа 7499 330).

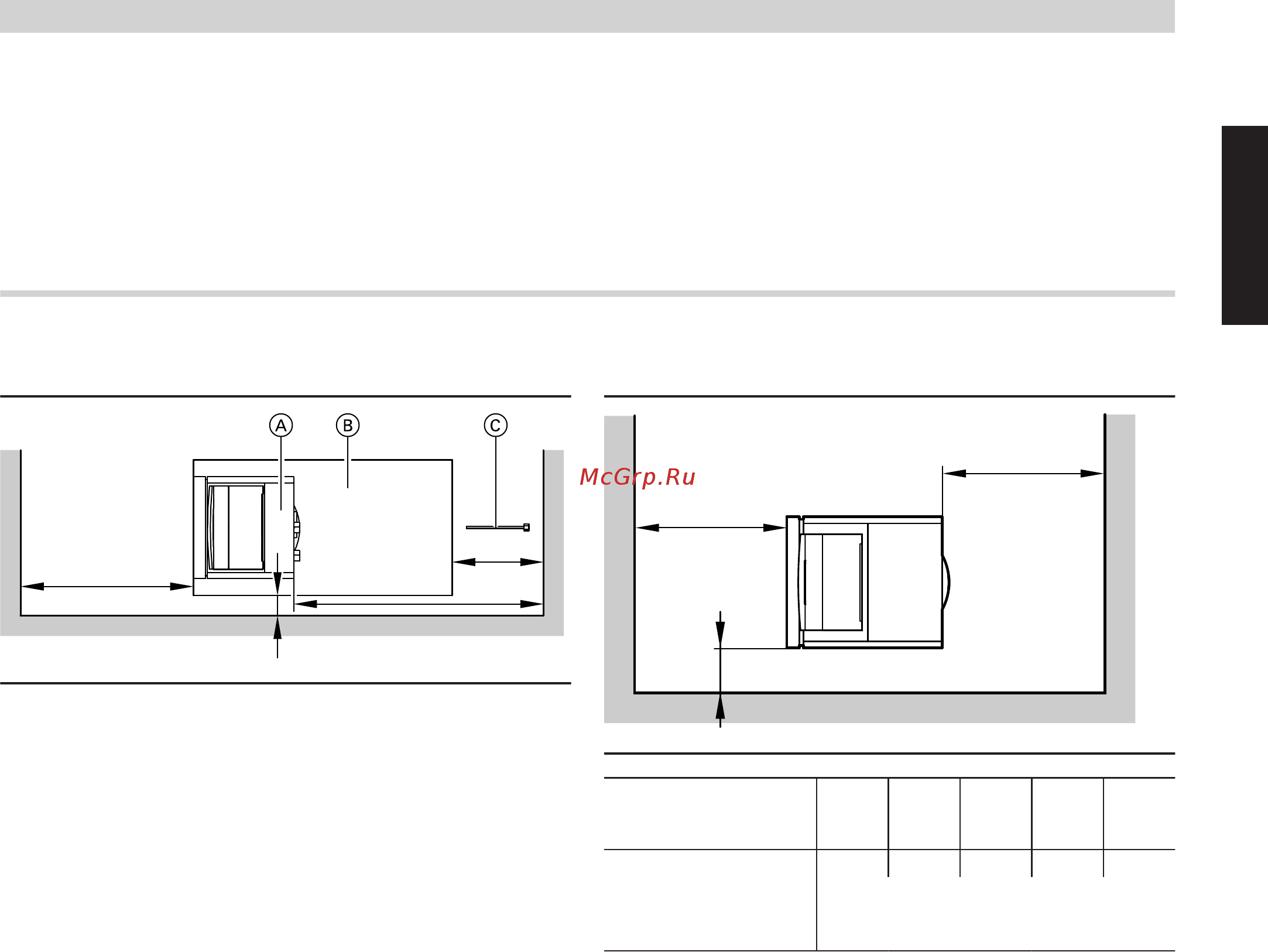

Минимальные расстояния для котла Vitorond 100
от 18 до 33 кВт
a
b = 100
c = 850
450
A
Водогрейный котел
B
Емкостный водонагреватель
C
Погружная гильза емкостного водонагревателя (только при
объеме 350 л)
Раз-
мер a:
Учесть конструктивную длину Vitoair и предоставляемые
заказчиком трубы дымохода.
Раз-
мер b:
Если водогрейный котел комплектуется газовой горел-
кой Vitoflame 200, то рядом с котлом со стороны, где
будет монтироваться комбинированная газовая армату-
ра, необходимо предусмотреть расстояние до стены
не менее 500 мм для проведения работ по регулировке
и техобслуживанию.
Раз-
мер с:
Расстояние, требуемое для работ по очистке.
от 40 до 100 кВт
a
b
c
Номинальная
тепловая мощ-
ность
кВт 40 50 63 80 100
a
*15
мм 850 850 850 1100 1100
b мм Учесть конструктивную длину регуля-
тора тяги Vitoair
c
*16
мм 100 100 100 100 100
*15
Расстояние, требуемое для работ по очистке.
*16
Если водогрейный котел комплектуется газовой горелкой Vitoflame 200, то рядом с котлом со стороны, где будет монти-
роваться комбинированная газовая арматура, необходимо предусмотреть расстояние до стены не менее 500 мм для про-
ведения работ по регулировке и техобслуживанию.
Указания по проектированию
(продолжение)
Напольные водогрейные котлы
VIESMANN
75
5829 424 RU
