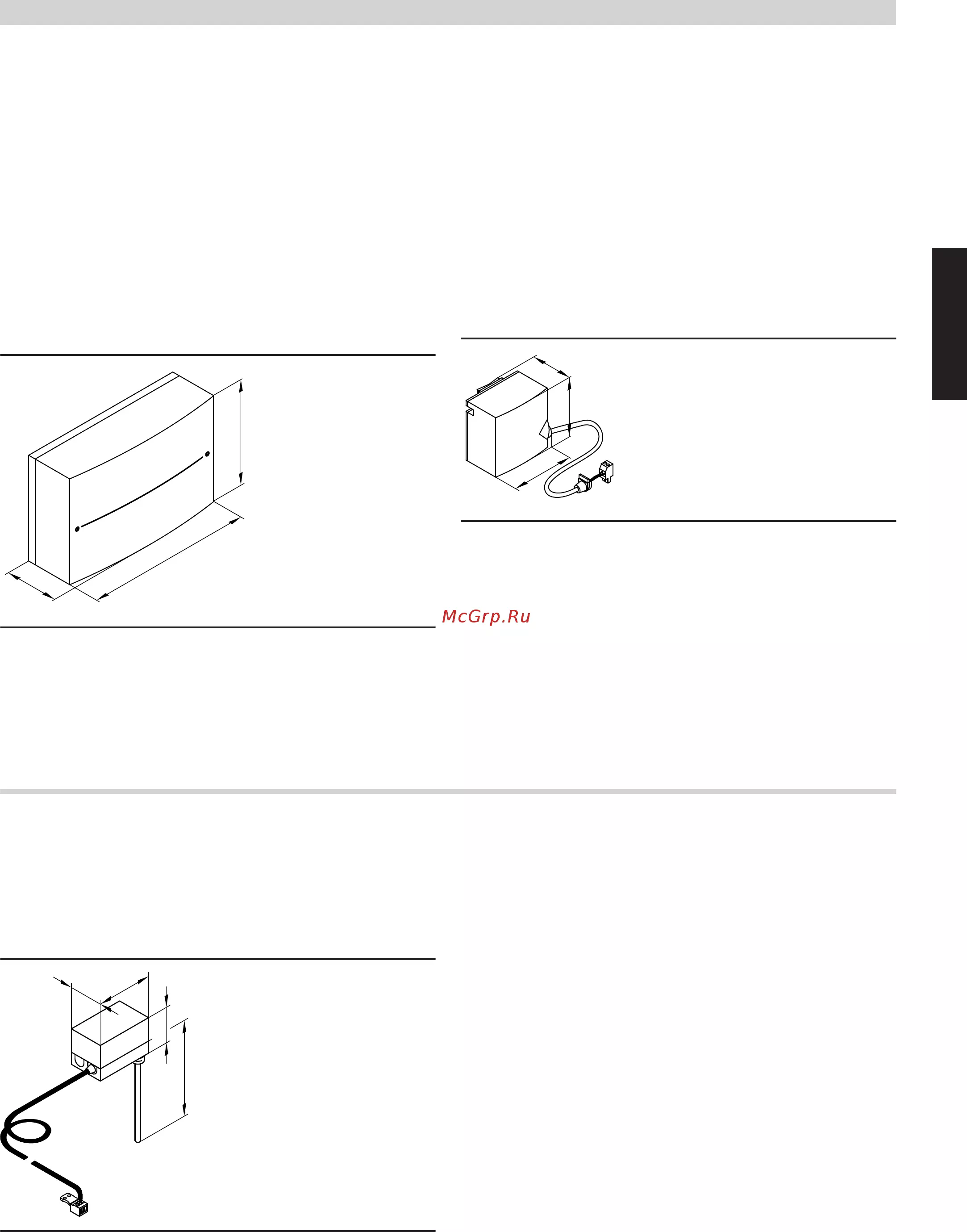

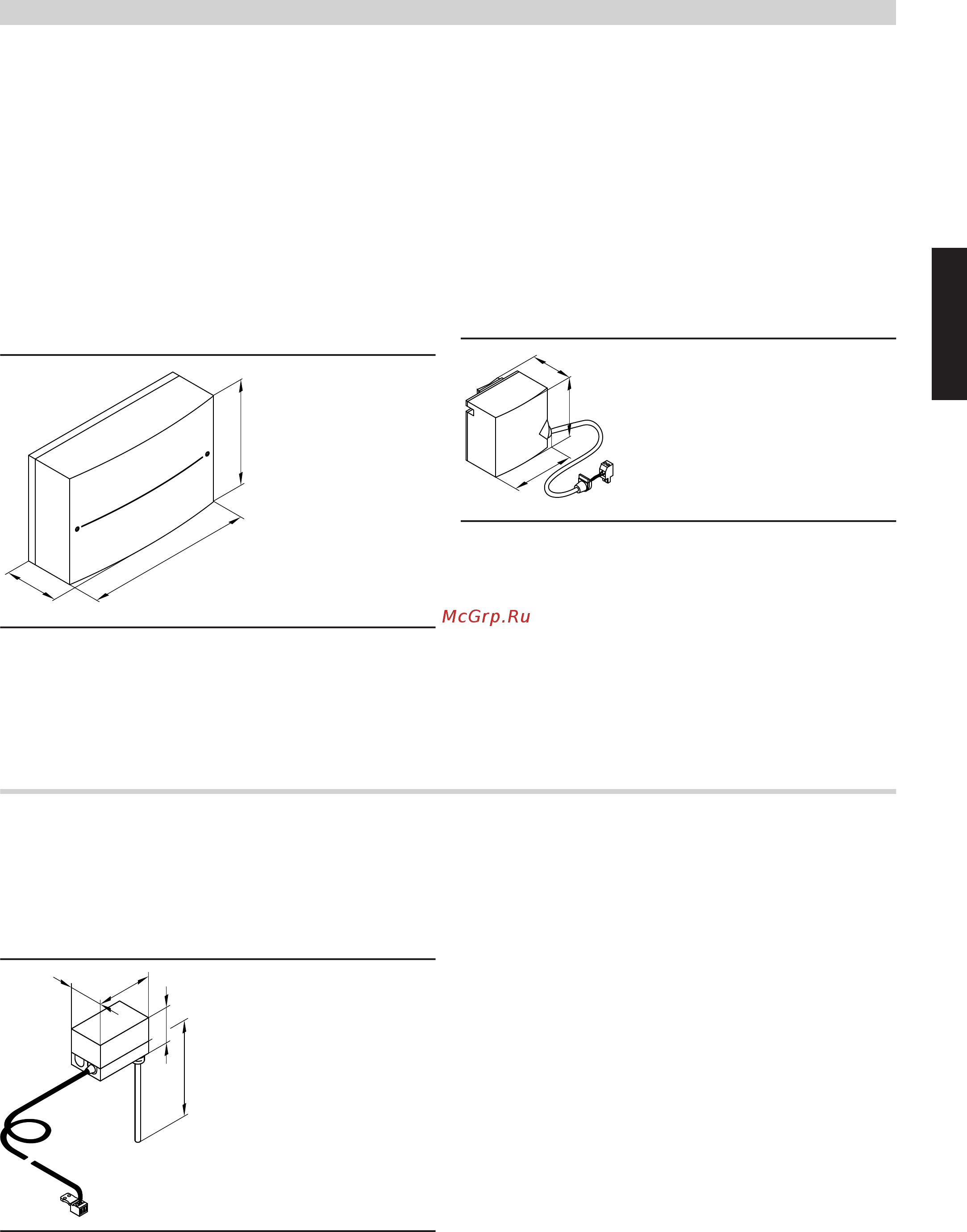

Блок управления приводом смесителя (монтаж на стене)
№ заказа 7301 062
Абонент шины KM
Для подключения электропривода смесителя.
Компоненты:
■ Электронный блок управления смесителем для подключения
электропривода смесителя
■ Датчик температуры подающей магистрали (накладной датчик
температуры)
■ Штекер для подключения насоса отопительного контура и элек-
тропривода смесителя
■ Сетевой кабель (длина 3,0 м) со штекером
■ Соединительный кабель шины KM (длина 3,0 м) со штекером
Электронный блок управления смесителем
58
180
140
Технические данные
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Номинальный ток 2 A
Потребляемая мощность 1,5 Вт
Вид защиты IP 20D согласно EN 60529
обеспечить при монтаже
Класс защиты I
Доп. темп-ра окружающей среды
– эксплуатация от 0 до +40 °C
– хранение и транспортировка от –20 до +65 °C
Номинальная нагрузочная способ-
ность релейных выходов
Насос отопительного контура sÖ
2(1) A 230 В~
Электромотор смесителя 0,1 A 230 В~
Необходимое время работы элек-
тромотора смесителя для 90 °
∢
около 120 с
Датчик температуры подающей магистрали (накладной дат-
чик температуры)
42
66
60
Закрепляется стяжным хомутом.
Технические данные
Длина кабеля 5,8 метров, со штекером
Вид защиты IP 32D согласно EN 60529
обеспечить при монтаже
Тип датчика Viessmann NTC 10 kΩ при
25 °C
Доп. темп-ра окружающей среды
– эксплуатация от 0 до +120 °C
– хранение и транспортировка от –20 до +70 °C
Погружной терморегулятор
№ заказа 7151 728
Используется в качестве термостатного ограничителя макси-
мальной температуры для контура внутрипольного отопления.
Термостатный ограничитель устанавливается в подающую маги-
страль отопительного контура и отключает насос отопительного
контура при слишком высокой температуре подачи.
72
130
95
200
Технические данные
Длина кабеля 4,2 м, со штекером
Диапазон настройки от 30 до 80 °C
Разность между температурой вкл. и
выкл.
макс. 11 K
Коммутационная способность 6(1,5) A, 250 В~
Шкала настройки в корпусе
Погружная гильза из специальной ста-
ли
R ½ x 200 мм
Рег. № по DIN DIN TR 1168
Контроллеры
(продолжение)
Напольные водогрейные котлы
VIESMANN
113
5829 424 RU
