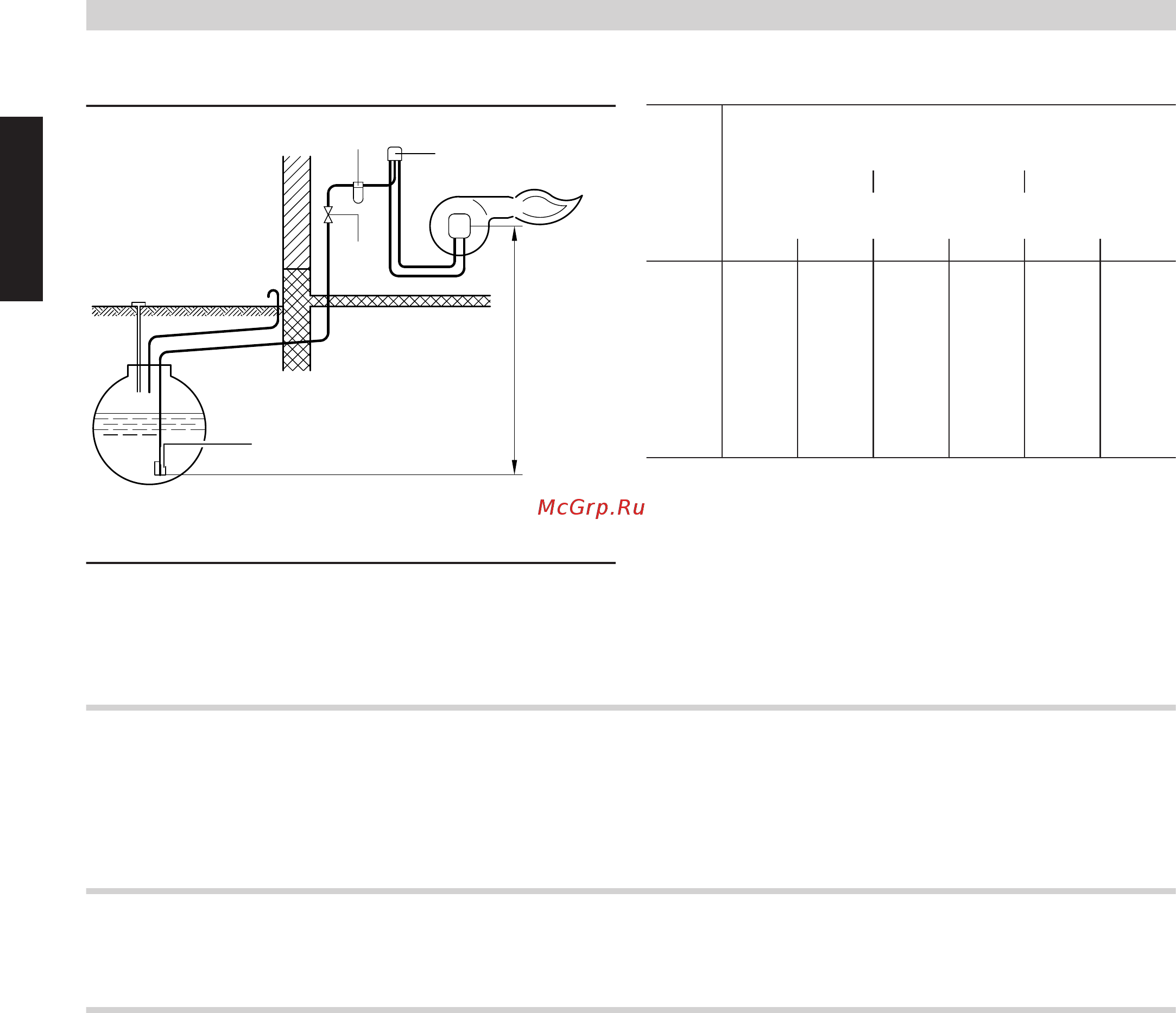

Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [84/124] Система удаления продуктов сгорания
Однотрубная система, топливный резервуар ниже уровня горелки
C
D
A
H
B
Топливный резервуар ниже уровня горелки
A
Донный клапан
B
Топливный фильтр
C
Воздухоотводчик котельного топлива
D
Запорное устройство
Высота
всасы-
вания
Номинальная тепловая мощность водогрейного
котла
H от 18 до 27 кВт от 33 до 50 кВт 63 кВт
м
макс. длина трубопровода, м
*18
при использовании трубопровода [мм]
6x1 8x1 6x1 8x1 8x1 10x1
0 52 100 26 100 32 100
–0,5 46 100 23 100 28 100
–1,0 40 100 20 100 24 100
–1,5 33 100 17 84 20 100
–2,0 27 100 14 69 17 100
–2,5 21 100 10 53 13 84
–3,0 15 75 7 37 9 59
–3,5 9 44 4 22 5 35
–4,0 – 12 – 6 – 10
Чтобы предотвратить скопления воздуха в трубопроводе, нужно
выбрать по возможности наименьший диаметр трубы. Как пра-
вило, можно использовать трубопровод размером 6x1 мм до мощ-
ности 200 кВт.
8.7 Газовая горелка
Подача газа
Подвод газа разрешается выполнять только специалистам,
имеющим соответствующий допуск ответственного предприятия
по газоснабжению.
Необходимо соблюдать следующие предписания и стандарты:
EN 676, DVGW-TRGI 2008 и предписания VDE.
Топливо
Горелка предназначена для сжигания природного газа E и LL
согласно инструкции DVGW G 260.
8.8 Удаление продуктов сгорания
Система удаления продуктов сгорания
Согласно EN 13384 и DIN 18160 уходящие газы должны отво-
диться через систему удаления продуктов сгорания в атмосферу
и предохраняться от охлаждения таким образом, чтобы осажде-
ние в газоходе парообразных компонентов не создавало опасных
ситуаций.
Водогрейные котлы работают с низкой температурой уходящих
газов, поэтому система удаления продуктов сгорания должна
соответствовать водогрейному котлу.
При использовании обычных труб дымоходов без теплоизоляции
или с небольшой теплоизоляцией, имеющих слишком большое
поперечное сечение (не влагостойкие газоходы) происходит уско-
ренное охлаждение уходящих газов, что вызывает выпадение
конденсата и может привести к отсыреванию стенки газохода. В
таких случая целесообразно использовать комбинированный
регулятор тяги, который во многом способен предотвратить про-
никновение влаги через стенки трубы газохода.
Если требуемое поперечное сечение находится между двух диа-
метров, необходимо выбрать диаметр большего размера. Он
должен, как минимум, соответствовать диаметру патрубка уходя-
щих газов.
Если система удаления продуктов сгорания оборудована конден-
сатоотводчиком, то должен быть установлен сифон.
Соединительный элемент
Соединительный элемент от водогрейного котла к трубе дымо-
хода должен изготавливаться по диаметру патрубка уходящих
газов и прокладываться к трубе дымохода кратчайшим путем. В
соединительный элемент разрешается устанавливать максимум
два колена с обеспечением оптимального протока. Избегать
наличия двух горизонтально расположенных колен по 90°. Сое-
динительный элемент должен быть уплотнен на стыках и на
отверстии для чистки. Измерительное отверстие также должно
быть закрыто.
Обеспечить теплоизоляцию соединительного элемента между
патрубком уходящих газов котла и трубой дымохода. Мы реко-
мендуем обратиться за консультацией к ответственному мастеру
по надзору за дымовыми трубами и дымоходами.
*18
Принимается общая потеря давления 0,35 бар (35 кПа) применительно к жидкому топливу EL вязкостью 6,0 сСт (DIN 51603-1)
с учетом 1 запорного вентиля, 1 приемного клапана в нижней части резервуара и 1 топливного фильтра.
Указания по проектированию
(продолжение)
84
