![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [88/124] Указания по проектировани](/views2/1474165/page88/bg58.png)

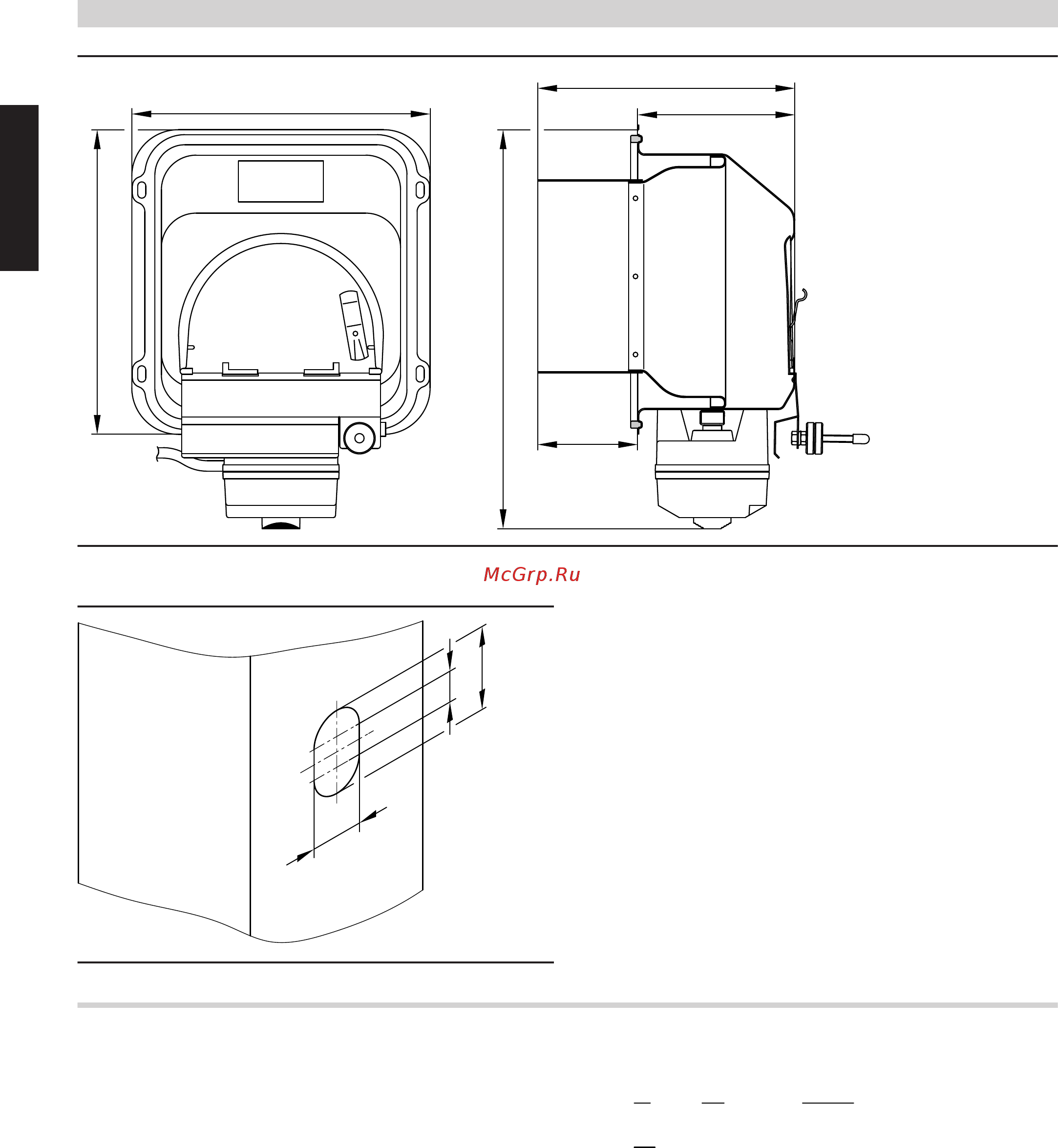

257
262
343
221
135
86
Отверстие в трубе газохода
100
60
160
Технические характеристики привода
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Потребляемая мощность 3 ВА
Степень защиты IP 42 согласно EN 60529,
обеспечить при
монтаже
Допустимая температура окружаю-
щей среды
– в режиме эксплуатации от 0 до +70 °C
– при хранении и транспортировке от –30 до +70 °C
Крутящий момент 0,5 Нм
Состояние при поставке
Комбинированный регулятор тяги Vitoair в следующем составе:
корпус с регулирующей шайбой и смонтированным электромото-
ром с подключенным соединительным кабелем и шаблоном для
отверстия в трубе дымохода.
Назначение регулятора тяги
■ Поддержание постоянной тяги в трубе дымохода
→стабильные условия сжигания топлива
■ Снижение внутренних потерь котла
→экономия энергии
■ Предотвращение проникновения влаги через стенки дымохода
→позволяет избежать ущерба
Поддержание постоянной тяги дымовой трубы
Стабильные условия сжигания топлива обеспечиваются только
при постоянной тяге в дымовой трубе.
Тяга дымовой трубы при работе без регулятора тяги
Тяга дымовой трубы (p
s
) зависит от высоты дымовой трубы (H) и
разности значений плотности воздуха (ϱL) и уходящих газов
(ϱA).
p
s
= g · H · (ϱ
L
– ϱ
A
)
g = 9,81 м/с
2
Расчет:
9,81 ·
м
с²
· м ·
кг
м³
= 9,81 ·
кг · м
с² · м²
=
9,81 ·
Н
м²
= 9,81 паскаль (Па) ≈ 10 Па
Указания по проектированию
(продолжение)
88
VIESMANN
Напольные водогрейные котлы
8
5829 424 RU
