Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [114/124] Продолжение

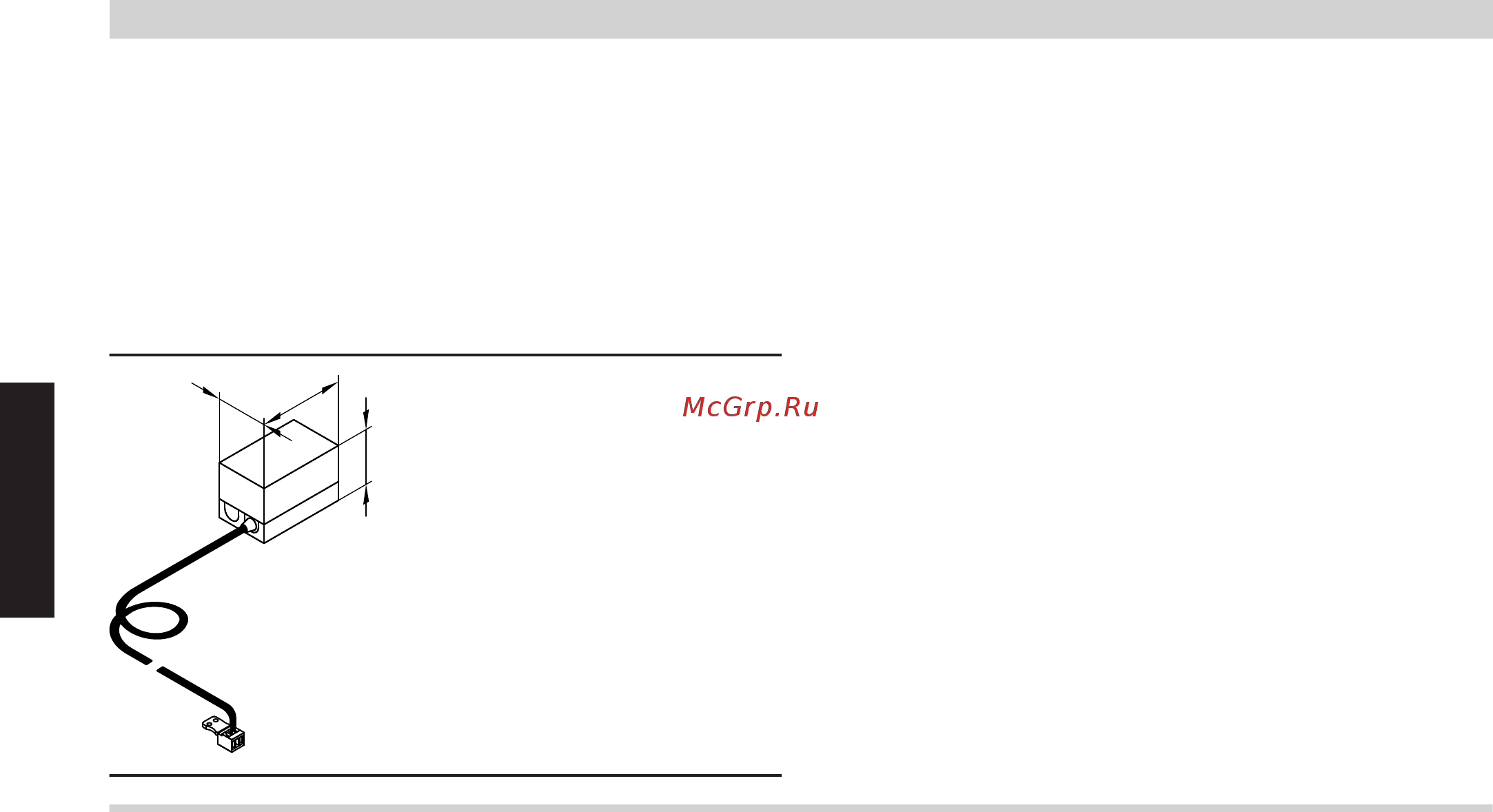

Накладной терморегулятор
№ заказа 7151 729
Используется в качестве термостатного ограничителя макси-
мальной температуры для внутрипольного отопления (только в
сочетании с металлическими трубами).
Термостатный ограничитель устанавливается на подающую
магистраль отопительного контура и отключает насос отопитель-
ного контура при слишком высокой температуре подачи.
72
130
95
Технические данные
Длина кабеля 4,2 м, со штекером
Диапазон настройки от 30 до 80 °C
Разность между температурой вкл. и
выкл.
макс. 14 K
Коммутационная способность 6(1,5) A, 250 В~
Шкала настройки в корпусе
Рег. № по DIN DIN TR 1168
Модуль управления гелиоустановкой, тип SM1
№ заказа 7429 073
Технические данные
Функции
■ Расчет баланса энергии и система диагностики
■ Управление и индикация посредством контроллера Vitotronic
■ Нагрев двух потребителей одной коллекторной панелью
■ 2-й контроллер с управлением по разности температур
■ Термостатная функция для догрева или использования излиш-
него тепла
■ Регулировка частоты вращения насоса контура гелиоустановки
с управлением импульсными пакетами или насос контура
гелиоустановки с входом ШИМ (производства Grundfos)
■ Подавление догрева емкостного водонагревателя теплогене-
ратором в зависимости от энергоотдачи гелиоустановки
■ Подавление догрева отопления теплогенератором при под-
держке отопления
■ Задание ступени предварительного нагрева гелиоустановкой
(при использовании емкостных нагревателей объемом от
400 л)
Для реализации следующих функций необходимо заказать
погружной датчик температуры (№ заказа 7438 702):
■ Переключение циркуляции в установках с 2 емкостными водо-
нагревателями
■ Переключение обратной магистрали между теплогенератором
и буферной емкостью отопительного контура
■ Нагрев дополнительных потребителей
Конструкция
В состав модуля управления гелиоустановкой входят:
■ Электронная система
■ Соединительные клеммы:
– 4 датчика
– насос контура гелиоустановки
– шина KM-BUS
– подключение к сети (сетевой выключатель предоставляется
заказчиком)
■ Выход ШИМ для управления насосом контура гелиоустановки
■ 1 реле для переключения насоса или клапана
Датчик температуры коллектора
Для подключения в приборе
Удлинение соединительного кабеля заказчиком:
■ 2-проводной кабель длиной макс. 60 м с сечением медного про-
вода 1,5 мм
2
■ Запрещается прокладка кабеля вместе с кабелями на 230/400
В
Длина кабеля 2,5 м
Степень защиты IP 32 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 20 кОм
при 25 °C
Допустимая температура окружающей среды
– эксплуатация от −20 до +200 °C
– хранение и транспортировка от −20 до +70 °C
Датчик температуры емкостного водонагревателя
Для подключения в приборе
Удлинение соединительного кабеля заказчиком:
■ 2-проводной кабель длиной макс. 60 м с сечением медного про-
вода 1,5 мм
2
■ Запрещается прокладка кабеля вместе с кабелями на 230/400
В
Длина кабеля 3,75 м
Степень защиты IP 32 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 10 кОм
при 25 °C
Допустимая температура окружающей среды
– эксплуатация от 0 до +90 °C
– хранение и транспортировка от −20 до +70 °C
В установках с емкостными водонагревателями Viessmann датчик
температуры емкостного водонагревателя устанавливается во
ввинчиваемый уголок (комплект поставки или принадлежность
соответствующего емкостного водонагревателя) в обратной
магистрали греющего контура.
Контроллеры
(продолжение)
114
VIESMANN
Напольные водогрейные котлы
9
5829 424 RU
