![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [33/124] Продолжение](/views2/1474165/page33/bg21.png)
a
b

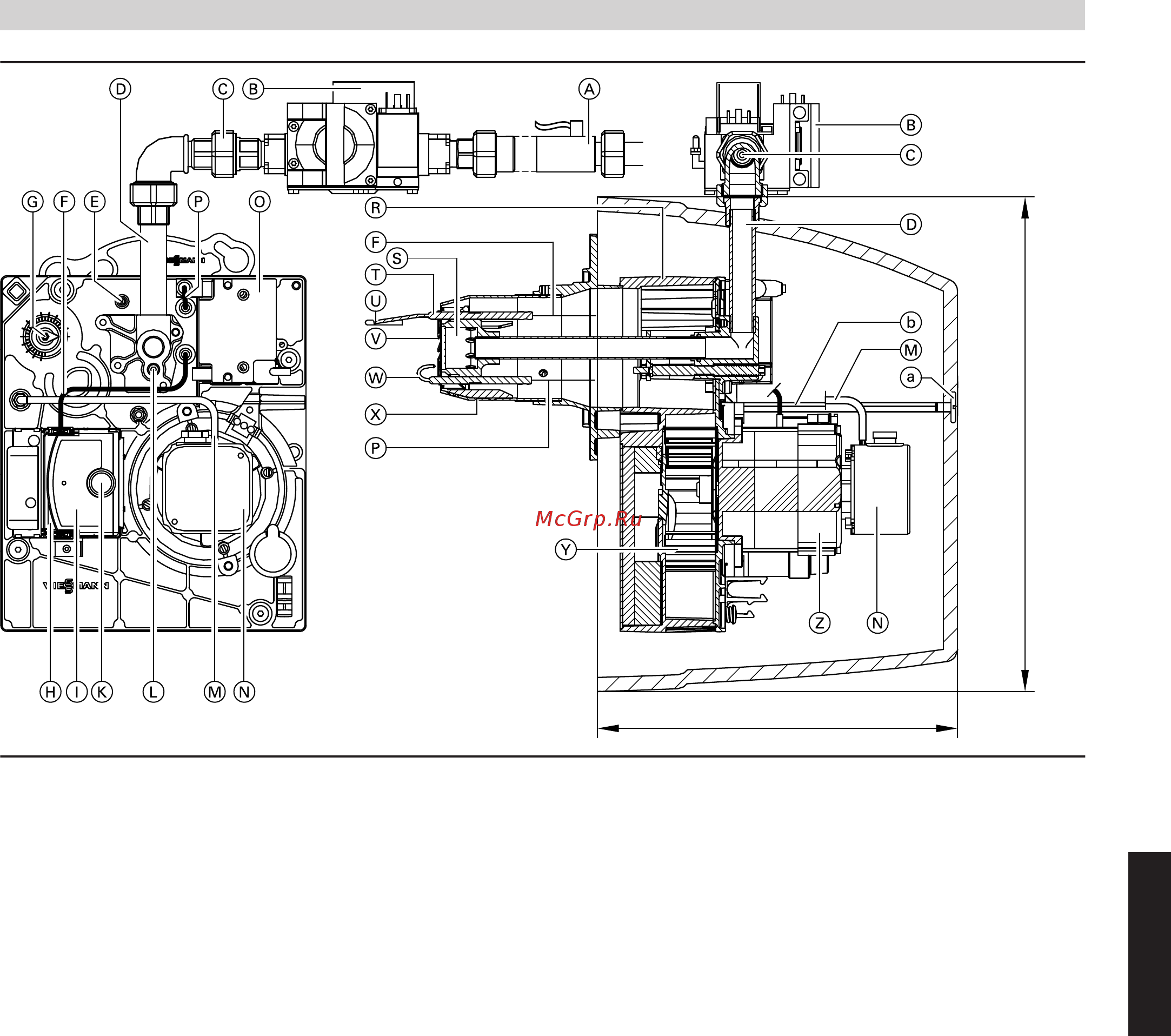

A
Запорный газовый вентиль со встроенным предохранитель-
ным клапаном
B
Комбинированная арматура
C
Газовая диафрагма (в резьбовом соединении)
D
Патрубок подключения газа
E
Ниппель для измерения статического давления горелки
F
Ионизационный кабель
G
Воздушная дроссельная заслонка
H
Присоединительная консоль
I
Газовый топочный автомат
K
Кнопка снятия сигнала неисправности
L
Регулировочный винт смесительной системы
M
Пневматический шланг
N
Реле контроля давления воздуха
O
Электронный блок розжига
P
Кабель розжига
R
Корпус горелки
S
Смесительная система
T
Ионизационный электрод
U
Электрод заземления
V
Подпорная шайба
W
Электрод розжига
X
Топка
Y
Крыльчатка вентилятора
Z
Электромотор вентилятора
a
Крепежный винт для колпака горелки
b
Кронштейн для колпака горелки
Указание
Комбинированную арматуру можно устанавливать по выбору
справа или слева.
Горелка
(продолжение)
Напольные водогрейные котлы
VIESMANN
33
5829 424 RU
