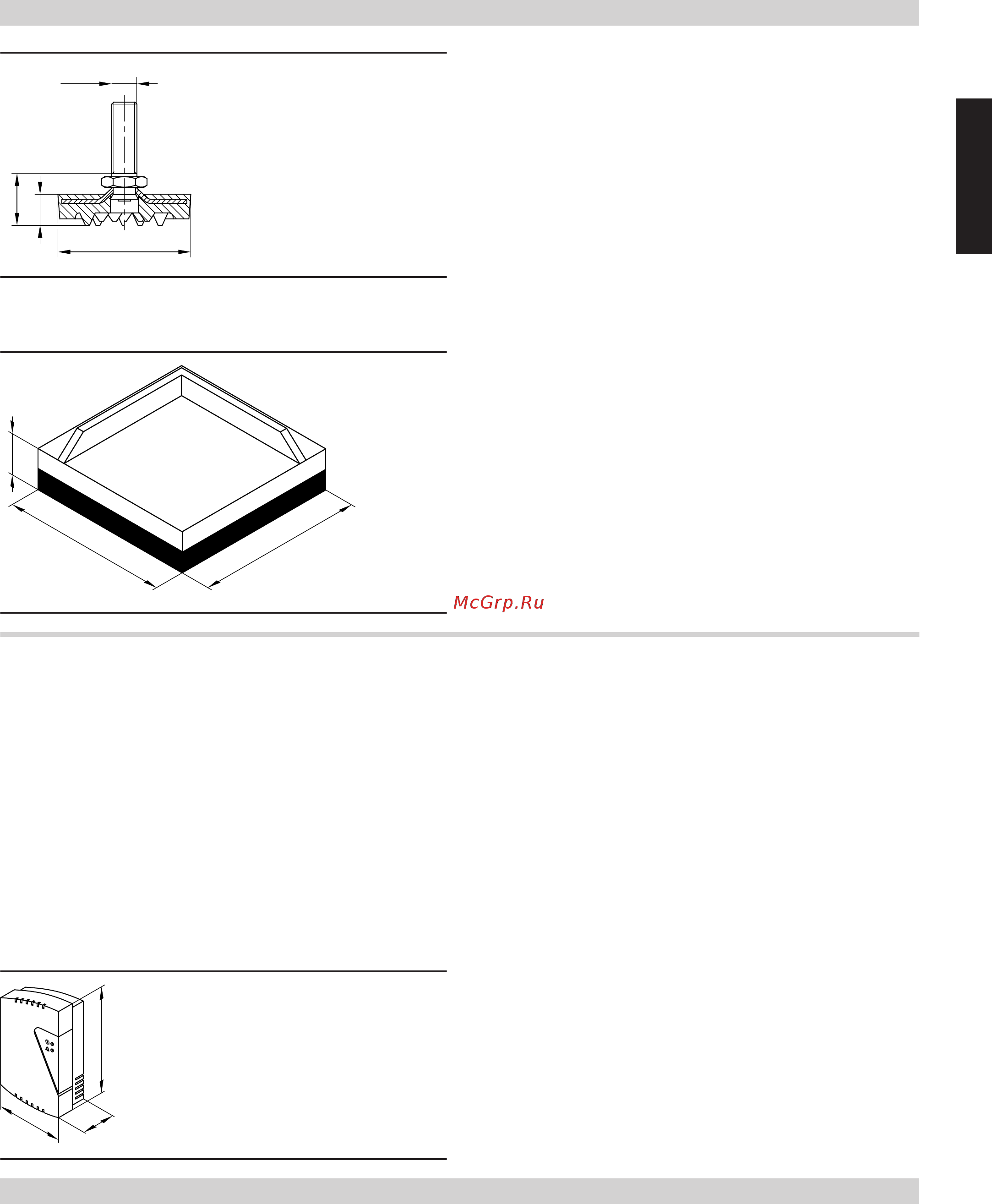

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [73/124] Датчик co](/views2/1474165/page73/bg49.png)
64
M12
25
15
■ для водогрейных котлов
или
для водогрейных котлов с подставным емкостным водонагре-
вателем Vitocell 100-H и Vitocell 300-H
или для
емкостных водонагревателей Vitocell 100-H и Vitocell 300-H
■ Ввинтить регулируемые опоры снизу в шины основания.
■ Допустимая нагрузка 1200 кг
Звукопоглощающие подкладки котла
№ заказа 7017 819
Применяемость см. в прайс-листе.
125
125
22
■ Состоят из алюминиевой опорной плиты и соединенной с ней
резиновой подвеской из маслостойкого пербунана.
■ Допустимая нагрузка 1200 кг
Датчик CO
№ заказа 7499 330
Устройство контроля для аварийного отключения водогрейного
котла в случае утечки окиси углерода.
Настенный монтаж в области потолка вблизи водогрейного
котла.
Может применяться для водогрейных котлов, изготовленных
после 2004 года.
Компоненты:
■ Корпус со встроенным датчиком CO, реле и индикаторами рабо-
чего состояния и аварийного сигнала.
■ Крепежный материал
■ Сетевой кабель (длина 2,0 м)
■ Соединительный кабель реле для отключения горелки (длина
2,0 м)
70
45
117
Технические данные
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Потребляемая мощность 3,5 Вт
Номинальная нагрузочная способ-
ность релейного выхода
8 A 230 В~
Порог подачи аварийного сигнала 40 ppm CO
Класс защиты II
Вид защиты IP 20 согласно EN 60529,
обеспечить при монтаже
Доп. темп-ра окружающей среды 70 °C
Указания по проектированию
8.1 Водогрейный котел
Выбор номинальной тепловой мощности
Выбрать водогрейный котел согласно требуемому теплопотре-
блению, включая приготовление горячей воды.
Для низкотемпературных котлов, конденсационных котлов и мно-
гокотловых установок тепловая мощность может оказаться
больше расчетного теплопотребления здания.
Принадлежности для монтажа
(продолжение)
Напольные водогрейные котлы
VIESMANN
73
5829 424 RU
8
