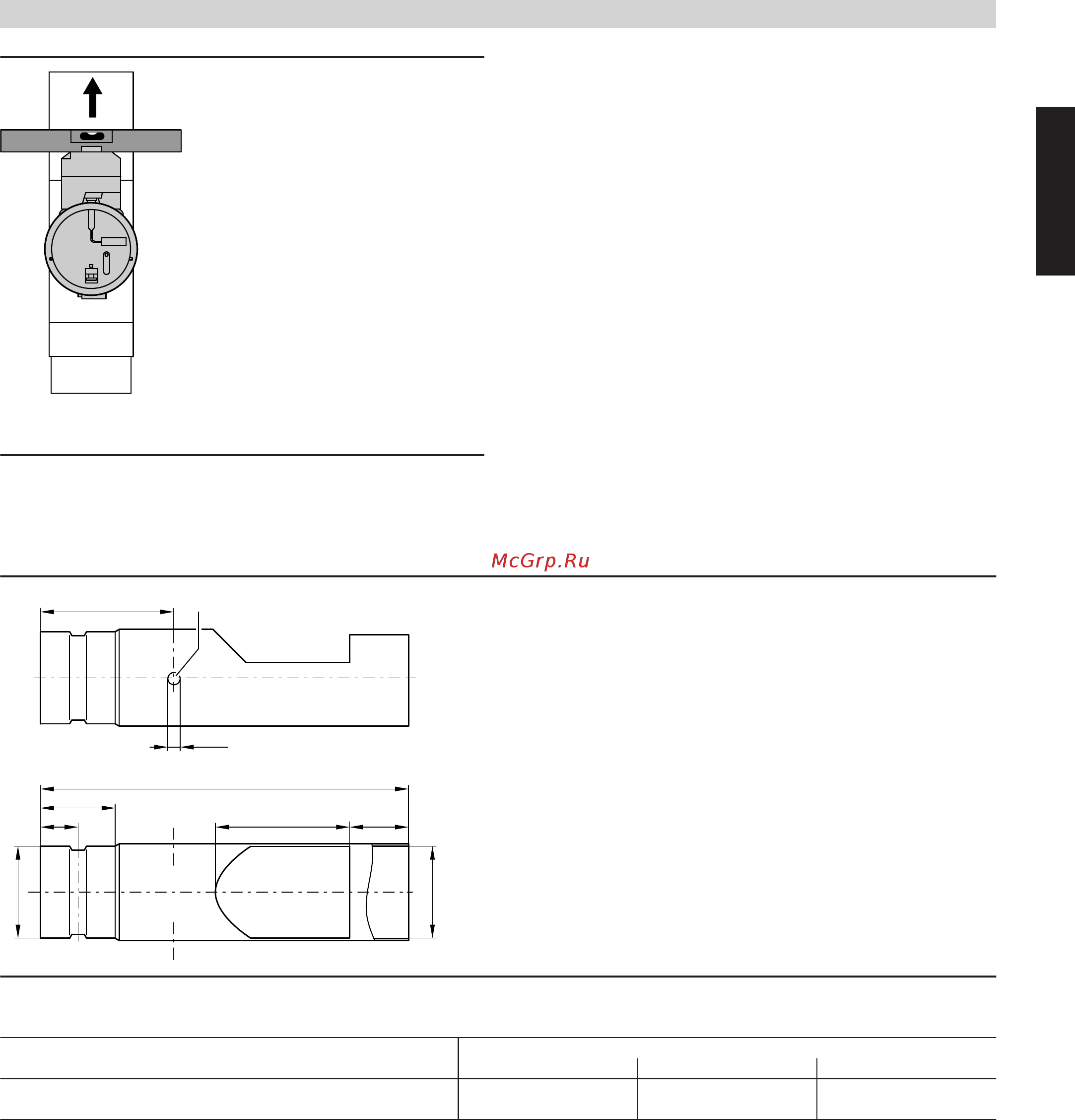

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [87/124] Указания по проектировани](/views2/1474165/page87/bg57.png)
A
Вертикальная труба дымохода
A
Направление движения уходящих газов
Технические характеристики привода
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Потребляемая мощность 3 ВА
Степень защиты IP 42 согласно EN 60529,
обеспечить при
монтаже
Допустимая температура окружаю-
щей среды
– в режиме эксплуатации от 0 до +70 °C
– при хранении и транспортировке от –30 до +70 °C
Крутящий момент 0,5 Нм
Состояние при поставке
Комбинированный регулятор тяги Vitoair в следующем составе:
трубный патрубок с установленной регулирующей шайбой и
смонтированным электромотором с подключенным соединитель-
ным кабелем, стяжной лентой и присоединительным башмаком с
хомутом.
Специальная труба дымохода или размеры требуемого отверстия при предоставляемой заказчиком трубе дымохода
A
Ø 13
Ø a
Ø b
670
215 75
68
35
c
A
Измерительное отверстие
Модульный размер Размер (мм)
Ø мм a b c
130 129,7 130 280
150 149,7 150 320
Технические данные регулятора тяги Vitoair для установки на
наружной стенке трубы газохода
Подключение согласно DIN 4795: группа 5 или A - D.
Регистрационный номер по DIN NL 102/01.
Регулирующая шайба из высококачественной нержавеющей
стали.
Для газовых водогрейных котлов с горелкой без вентилятора
(атмосферной горелкой) комбинированный регулятор тяги Vitoair
не требуется.
Указания по проектированию
(продолжение)
Напольные водогрейные котлы
VIESMANN
87
5829 424 RU
