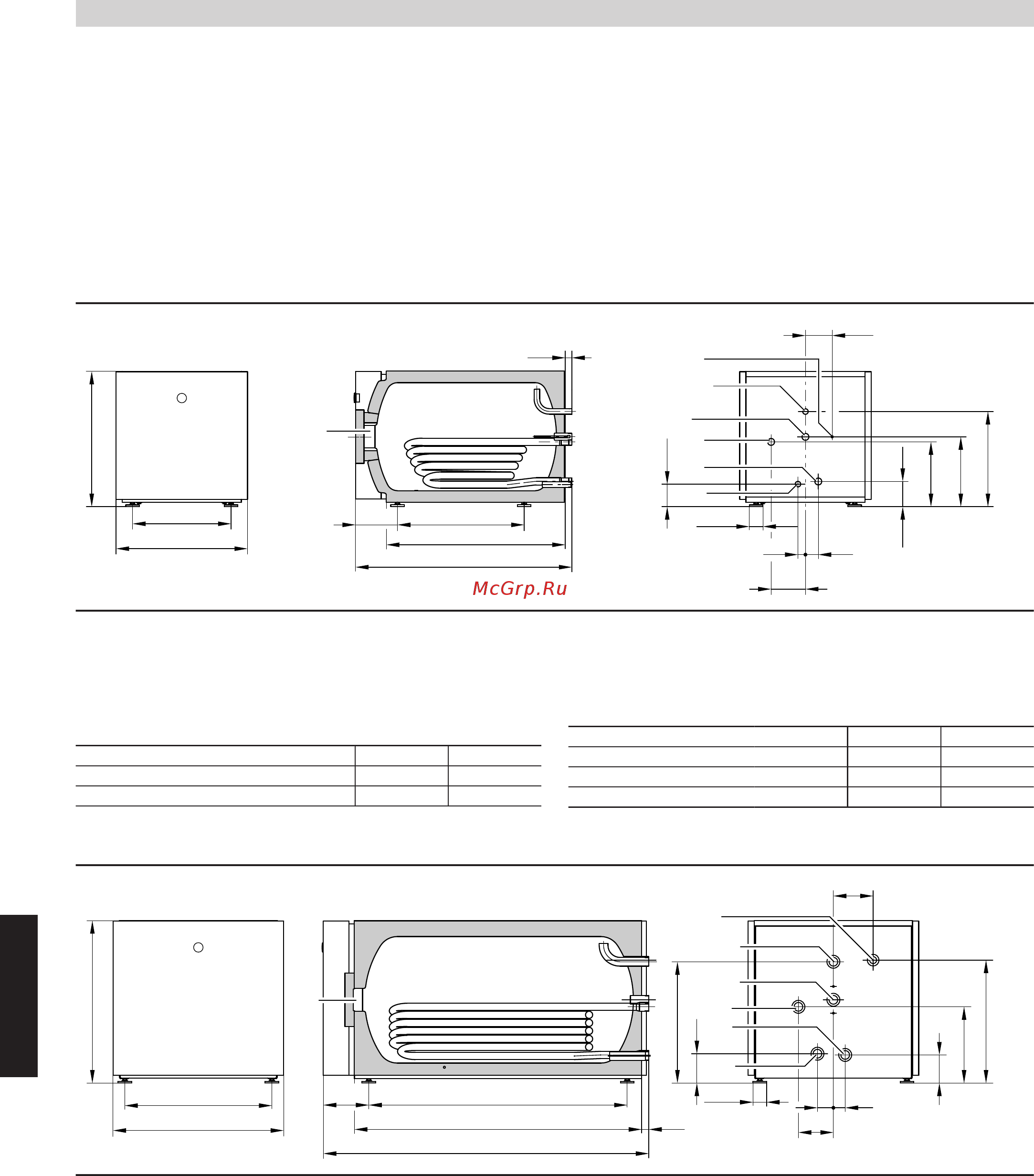

![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [58/124] Продолжение](/views2/1474165/page58/bg3a.png)
Указание по ширине без обшивки (350 и 500 л)
350 л: При затруднениях с подачей водонагревателя на место
установки можно снять переднюю панель облицовки с
термометром и боковые панели, отвинтить регули-
руемые опоры и при подаче повернуть емкостный водо-
нагреватель набок.
500 л: При затруднениях с подачей котла на место установки
можно снять переднюю панель облицовки с термомет-
ром, а также боковые панели.
Указание по долговременной мощности
При проектировании установки для работы с указанной или
рассчитанной долговременной мощностью необходимо предус-
мотреть соответствующий циркуляционный насос. Указанная
долговременная мощность достигается только при условии,
что номинальная тепловая мощность водогрейного котла ≥
долговременной мощности.
Vitocell 300-H объемом 160 - 200 литров
Ø 64
336
119
130
37
167
105
d
a
е
36
63
311
459
b
c
479
203
TH
WW
Z
HV
HR
KW
BÖ
BÖ Отверстие для визуального контроля и чистки
HR Обратная магистраль греющего контура
HV Подающая магистраль греющего контура
KW Холодная вода
TH Погружная гильза для датчика температуры водонагрева-
теля или терморегулятора
ГВ Горячая вода
Z Циркуляция
Таблица размеров
Объем л 160 200
a мм 654 654
b мм 640 640
Объем л 160 200
c мм 616 780
d мм 866 1030
e мм 1072 1236
Vitocell 300-H объемом 350 и 500 литров
Ø 64
221
c
b
35
o
m
n
g
WW
SPR
HV
HR
h
i
k
l
f
е
a
BÖ
p
KW
Z
d
BÖ Отверстие для визуального контроля и чистки
HR Обратная магистраль греющего контура
HV Подающая магистраль греющего контура
KW Холодная вода
SPR Патрубок R 1 с переходной муфтой на R ½ для датчика тем-
пературы емкостного водонагревателя или терморегуля-
тора
ГВ Горячая вода
Z Циркуляция
Емкостный водонагреватель
(продолжение)
58
