Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [83/124] Указания по проектировани
Антисифонный клапан
■ Антисифонный клапан необходим при использовании резер-
вуаров жидкого топлива, в которых максимальный уровень
топлива (может быть) выше самой низкой точки всасывающего
трубопровода жидкого топлива.
■ Если резервуар расположен выше (на уровне приемного кла-
пана или плавающее всасывающее устройство находится
выше уровня топливного насоса), механические антисифонные
клапаны использовать не следует; предпочтительно использо-
вание электромагнитного клапана.
■ При монтаже антисифонного клапана необходимо следить за
тем, чтобы разряжение со стороны всасывания на топливном
насосе в наихудшем случае не превышало -0,4 бар (-40 кПа).
Для двухтрубных систем рекомендуется установка электриче-
ского предохранительного устройства с целью предотвращения
сифонирования.

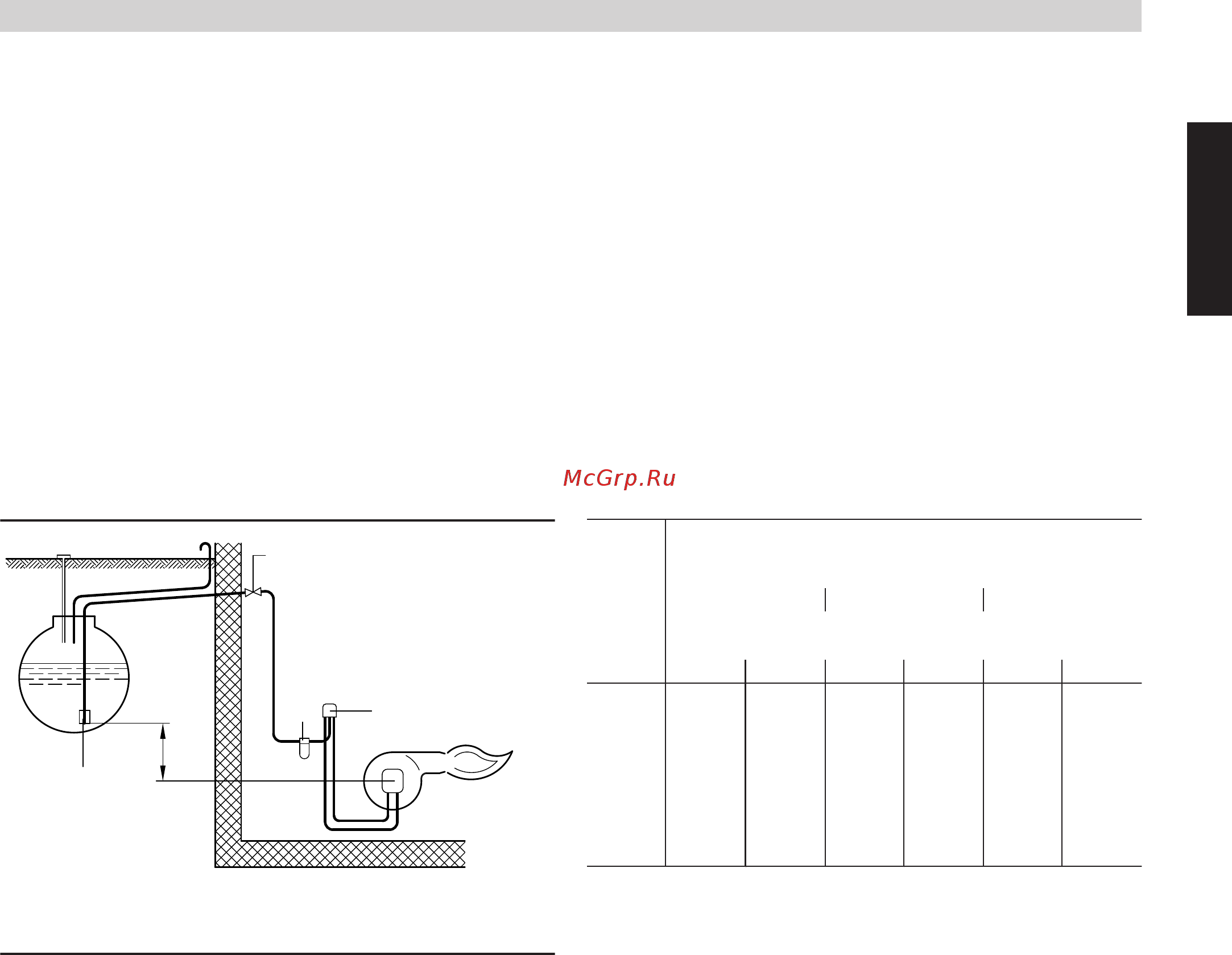

Однотрубная система, топливный резервуар выше уровня горелки
A
CB
H
D
Топливный резервуар выше уровня горелки
A
Донный клапан
B
Топливный фильтр
C
Воздухоотводчик котельного топлива
D
Антисифонный клапан
Высота
всасы-
вания
Номинальная тепловая мощность водогрейного
котла
H от 18 до 27 кВт от 33 до 50 кВт 63 кВт
м
макс. длина трубопровода, м
*18
при использовании трубопровода [мм]
6x1 8x1 6x1 8x1 8x1 10x1
+4,0 100 100 51 100 100 100
+3,5 95 100 47 100 100 100
+3,0 89 100 44 100 100 100
+2,5 83 100 41 100 100 100
+2,0 77 100 38 100 97 100
+1,5 71 100 35 100 90 100
+1,0 64 100 32 100 82 100
+0,5 58 100 29 100 74 100
Чтобы предотвратить скопления воздуха в трубопроводе, нужно
выбрать по возможности наименьший диаметр трубы. Как пра-
вило, можно использовать трубопровод размером 6x1 мм до мощ-
ности 200 кВт.
*18
Принимается общая потеря давления 0,35 бар (35 кПа) применительно к жидкому топливу EL вязкостью 6,0 сСт (DIN 51603-1)
с учетом 1 запорного вентиля, 1 приемного клапана в нижней части резервуара и 1 топливного фильтра.
Указания по проектированию
(продолжение)
Напольные водогрейные котлы
VIESMANN
83
5829 424 RU
